ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

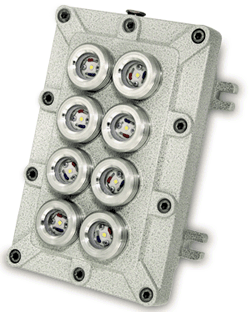

Рудничный врывозащищенный плоский светильник на светодиодах CCFE-01-LEDM предназначен для освещения мест в обычном и аварийном освещении. Устанавливается в местах, где не хватает места для установки осветительной арматуры стандартных габаритов. Используется во взрывоопасных зонах. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

Практические испытания позволили подтвердить, что стандартная лампа с обычным ПРА и ДРЛ 125 по визуальной чувствительности сопоставима с рудничным взрывозащищенным светодиодным светильником CCFE-01-LEDM. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов нового поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Светильники CCFE-01-LEDM выпускаются на основе солнечно белых сверхъярких светодиодов NICHIA (Япония)

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011,
ГОСТ IEC 60079-1-2011,ГОСТ Р МЭК 60079-0-0211, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03,
ГОСТ Р МЭК 60598-1-2003, ГОСТ Р МЭК 598-2-1-97, ГОСТ Р 51318.15-99, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006,
ГОСТ Р 51317.3.3-2008, ГОСТ 23198-94, ТР ТС 012/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ)	– целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт

Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»

СЕРТИФИКАЦИЯ Маркировка взрывозащиты: 1Ex d IIB+H2 T5...T4 Gb 1Ex d IIB T4 Gb (для исполнения /TERMO) РВ Ex d I Mb Ex tb IIIC T100°C...T135°C Db Защита: IP66/67/68 Установка: Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Невзрывоопасная зона наземных строений и открытых площадок Сертификаты соответствия и разрешения: TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488   ТЕХНИЧЕСКИЕ ДАННЫЕ Температура окружающей среды, °С: -60...+55 -40...+125 (для исполнения /TERMO (в диапазоне то +90°С до +125°С устройство обеспечивает непрерывный рабочий режим в течении 15 минут, после чего переходит в импульсный режим)) (для взрывоопасных сред, кроме подземных выработок и шахт) Номинальное напряжение, В: 12...24, ~220 127-370 (для Токр от -40°С) Потребляемый ток, A: 1,2...2,4 (для 12...24В) 0,28 (для ~220В) Уст. мощность Py, Вт: 32 Коэффициент пульсации светового потока: менее 0,1% Электрическая схема: Подключение к трем клеммам, сечением 4 мм2 Уплотнение: Силиконовая резина (в пазе крышки), силиконовое уплотнение Покрытие: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 Материал корпуса: Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Плафоны - ударопрочный поликарбонат, устойчивый к ультрафиолету Крепление корпуса: 4 внешние монтажные точки Крепление крышки: 10 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали Класс защиты от поражения электрическим током: I Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) Химостойкое исполнение: По требованию Х1, Х2, Х3 АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ Исполнение для высоких температур до +125°C /TERMO  Номинальное напряжение 12...24В /12DС Номинальное напряжение 127...370В (для Токр от -40°С) /220DС Настенное крепление c регулируемым углом /IX Крепление на трубу /T Потолочное крепление /X Рым-болты для подвесного крепления /CG Переносное напольное исполнение с ручкой /P Окрашивание изнутри для защиты от конденсата /ORANGE Взрывозащищенный источник бесперебойного питания для аварийного освещения /БАТ Пониженный визуальный световой поток

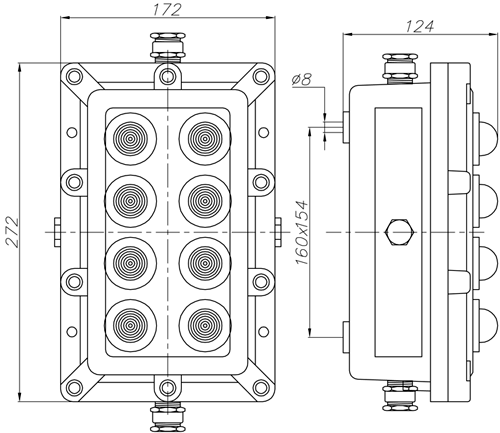

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

МОДЕЛЬ	3D МОДЕЛЬ	ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ:	УГОЛ СВЕТОВОГО ПОТОКА	УСТ. МОЩНОСТЬ Py, Вт	НАПРЯЖЕНИЕ, В	ПОТРЕБ. ТОК, А
CCFE-01-LEDM/20/12DC	-	2800	20°	32	12...24	1,2...2,4
CCFE-01-LEDM/20/220AC	-	2800	20°	32	~220	0,28
CCFE-01-LEDM/90/12DC		2800	90°	32	12...24	1,2...2,4
CCFE-01-LEDM/90/220AC		2800	90°	32	~220	0,28

Примечание: Расположение и количество кабельных вводов может меняться в зависимости от требований заказчика.



ВАРИАНТЫ ИСПОЛНЕНИЙ:

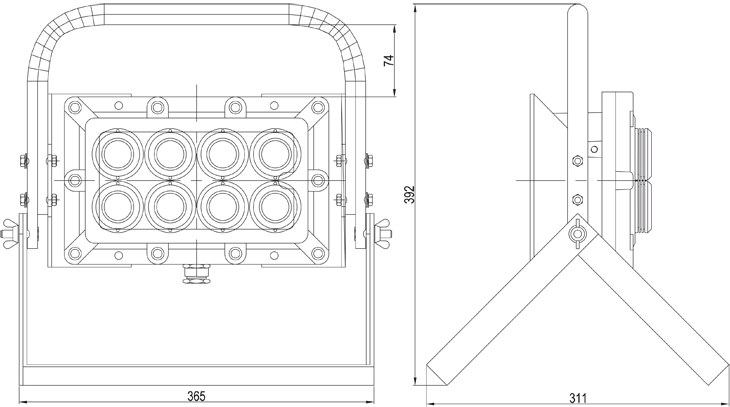

ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ /P

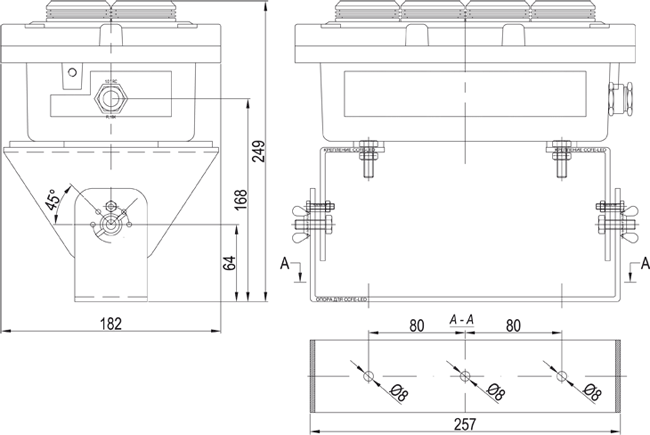

НАСТЕННОЕ КРЕПЛЕНИЕ С РЕГУЛИРУЕМЫМ УГЛОМ /IX

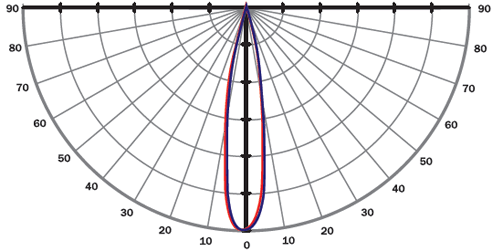

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА CCFE-01-LEDM
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 20°
КД/1000 ЛМ

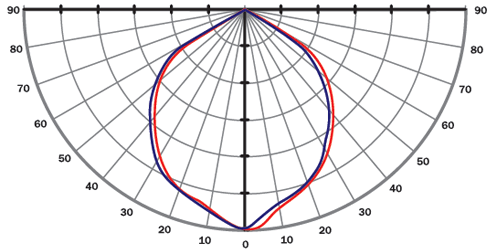

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА CCFE-01-LEDM
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
