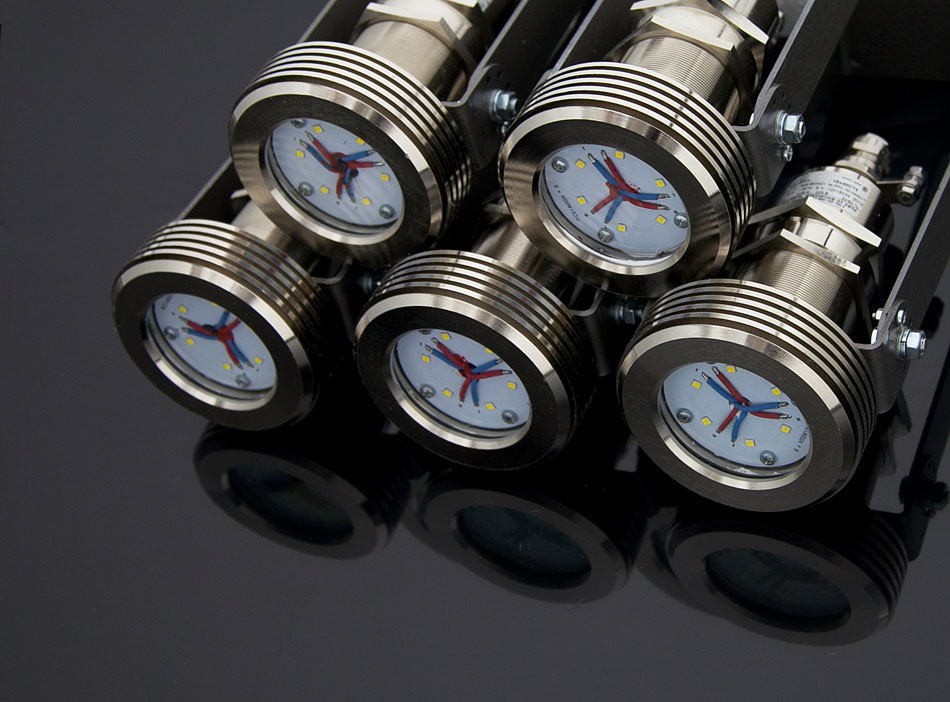

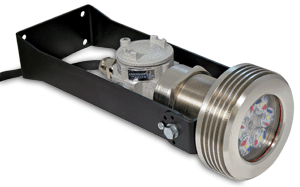

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рудничные взрывозащищенные малогабаритные светодиодные светильники SA-TIGER-2100/M2 предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред. Рудничные взрывозащищенные светильники SA-TIGER-2100/M2 состоят из корпуса, светодиодной матрицы и специального термостойкого ударопрочного полимерного стекла.
Практические испытания позволили подтвердить, что стандартная лампа накаливания мощностью 300Вт по визуальной чувствительности сопоставима с рудничным взрывозащищенным светодиодным светильником SA-TIGER-2100/M2. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов последнего поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Для оптимальной замены устаревших неэнергоэффективных типов светильников мы рекомендуем пользоваться таблицей замены основных типов ламп.
| Светодиодные светильники серии EV c технологией сужения спектрального излучения | Флуоресцентная энергосберегающая лампа | Галогенная лампа | Лампа накаливания |
| SA-TIGER-2100/M2 | 40Вт | 150Вт | 200Вт |
В рудничных взрывозащищенных светодиодных малогабаритных светильниках серии SA-TIGER-2100/M2 применяется вид взрывозащиты Exd взрывонепроницаемая оболочка. В отличие от светильников других производителей с видом защиты Exm , где применяется компаундирование, рудничные взрывозащищенные светильники серии SA-TIGER-2100/M2 разборные и ремонтно пригодные. Отсутствие внешних компаундированных элементов и cтекло из толстого ударопрочного поликарбоната вместо полимерных защитных линз и пластин не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость устройства к ударным нагрузкам. Взрывозащищенные рудничные светильники серии SA-TIGER-2100/M2 лишены таких недостатков, как химическое и физическое старение полимеров. Фактически срок работы светильника равен сроку эксплуатации его взрывонепроницаемой Exd оболочки, что составляет более 25 лет.
Светильники комплектуются универсальным регулируемым монтажным кронштейном для установки на потолке, на подвеске, на стене и на опоре.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| Светильники SA-TIGER-2100/M2 выпускаются на основе солнечно белых сверхъярких светодиодов NICHIA (Япония) |  |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 23198-94, ГОСТ Р 53320-2009, ГОСТ Р МЭК 60598-1-2003, ГОСТ Р МЭК 598-2-1-97,
ГОСТ Р 51318.15-99, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008, ГОСТ 30852.20-2002, ТР ТС 012/2011
Данные светильники устанавливаются в подземных выработках рудников и шахт, и их наземных строений, внутри помещений, на улице, в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T4 Gb Ex tb IIIC T135 °С Db PB Ex d I Mb |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+60 (для рудничного исполнения) -60…+60 (для взрывоопасных сред, кроме подземных выработок и шахт) |
Номинальное напряжение, В: | ~220 (50/60 Гц)  12 (по требованию) |
| Энергетический световой поток, Лм: | 2100 |
| Потребляемый ток, A: | 0,25 (для ~220В) 1,8...0,9 (для  12...24B) |
| Уст. мощность Py, Вт: | 24 |
Коэффициент пульсации
светового потока: | менее 0,1% |
Электрическая схема: | Прямое подключение к клеммам L, N, PЕ сечением 4 мм2 |
Материал корпуса: | Никелированая латунь |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
Напряжение питания  12...24В | /12DC |
| Исполнение для подключения к 3-х фазному питанию | /3NP |
| Исполнение со сверхъяркими светодиодами красного света | /RED |
| Исполнение со сверхъяркими светодиодами зеленого света | /GREEN |
| Клеммная распределительная коробка (до 3-х кабельных/трубных вводов 3 x 1/2" или 3 x 3/4") | /SX |
| Сейсмостойкое исполнение 9 баллов по шкале Рихтера | |
| Взрывозащищенный источник бесперебойного питания для аварийного освещения | /БАТ |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
SA-TIGER-2100/M2 /... /IX /FAL2 | Крепежные отверстия |
 | |
SA-TIGER-2100/M2 /... /SIX /FAL2 | Крепежные отверстия |
 | |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример маркировки:
SA-TIGER-2100/M2 /220AC /SIX /FAL2 - ТУ 3400-006-72453807-07
Светильник светодиодный SA-TIGER-2100/M2, напряжение питания переменное 220В, крепление поворотное с регулируемым углом с клеммной коробкой, кабельный ввод FAL2.
SA-TIGER-2100/M2 /12…24DC /T /FGF1 - ТУ 3400-006-72453807-07
Светильник светодиодный SA-TIGER-2100/M2, напряжение питания постоянное 12В, крепление на трубу, без вводной коробки через кабельный ввод FGF1.
ВАРИАНТЫ КРЕПЛЕНИЯ
Крепление на стену/потолок с регулируемым углом /IX | |
| |
Крепление на стену/потолок с регулируемым углом и вводной коробкой /SIX | |
| |
Крепление на трубу /T | Крепление на трубу + вводная коробка /ST |
 |  |
ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА SA-TIGER-2100/M2
КД/1000 ЛМ
