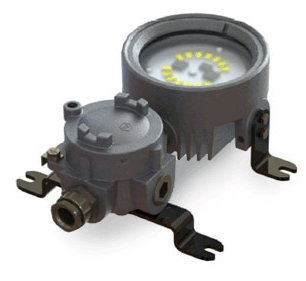

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рудничные взрывозащищенные малогабаритные светодиодные светильники SA-TIGER/M3 предназначены для уличного монтажа и освещения открытых территорий, где возможно присутствие взрывоопасных сред. Светодиодные светильники состоят из корпуса, светодиодной матрицы и специального термостойкого ударопрочного полимерного стекла.
Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Взрывозащищенные рудничные малогабаритные светодиодные светильники SA-TIGER/M3 просты в установке и обслуживании, обладают компактными размерами и небольшим весом, дают высокий уровень освещенности и имеют большой эксплуатационный срок службы, обладают всеми преимуществами светодиодных светильников относительно энергопотребления.
Рудничные взрывозащищенные малогабаритные светодиодные светильники SA-TIGER/M3 комплектуются универсальным регулируемым монтажным кронштейном для установки на потолке, на подвеске, на стене и на опоре.
Для модификации без вводной коробки в комплекте, по умолчанию установлен кабель ВБбШвнг 3х1.5 длиной 3м. В этом случае в конце маркировки взрывозащиты ставится знак «Х». Также возможна другая длина кабеля, а также его тип по согласованию с менеджером.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ГОСТ 30852.1-2002(МЭК 60079-1:1998), ГОСТ 30852.20-2002, ТР ТС 004/2011, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T4...T3 Gb PB Ex d I Mb (без клеммной коробки) |
| Защита: | IP66 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60/-20…+60 |
Номинальное напряжение: | ~220В (50/60 Гц) |
| Потребляемый ток, А При ном. напряжении 220В: | 0,077 (для SA-TIGER-1250/M3) 0,154 (для SA-TIGER-2500/M3 ) 0,231 (для SA-TIGER-3750/M3 ) |
| Уст. мощность Py, Вт: | 16,94 (для SA-TIGER-1250/M3) 33,88 (для SA-TIGER-2500/M3) 50,82 (для SA-TIGER-3750/M3) |
| Температура светового потока, К: | 3000 |
| Коэффициент мощности (cos φ): | 0,99 |
Электрическая схема: | Прямое подключение к клеммам L, N, PЕ сечением не более 4 мм2) |
Материал корпуса: | Никелированная латунь, светопропускающая часть ударопрочный поликарбонат. Вводная коробка - коррозионностойкий алюминий- кремниевый сплав. |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Универсальное поворотное крепление, где 3 – длина кабеля в метрах (другая длина по запросу) | /IX3 |
| Крепление на стену/потолок с регулируемым углом и вводной коробкой | /SIX |
| Нерегулируемое крепление, где 3 – длина кабеля в метрах (другая длина по запросу) | /X3 |
| Нерегулируемое крепление c вводной коробкой | /SX |
| Сейсмостойкое исполнение 9 баллов по шкале Рихтера | |
 |  |
|
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

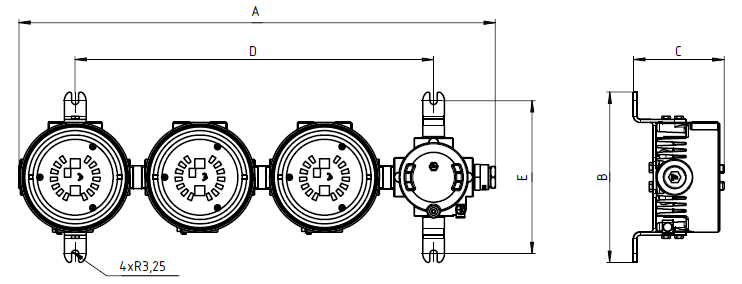

SA-TIGER-3750/M3/SX

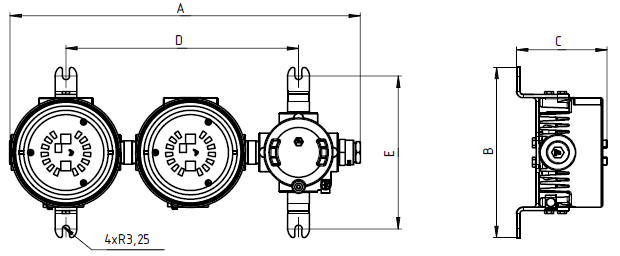

SA-TIGER-2500/M3/SX

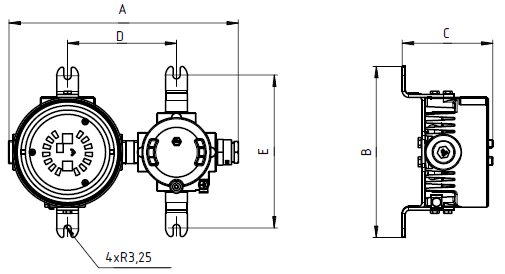

SA-TIGER-1250/M3/SX
| МОДЕЛЬ | ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ: | ПОТРЕБЛ. ТОК, А (~220В) | УСТ. МОЩНОСТЬ Py, Вт | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕР, ММ | МАССА, КГ | ||||
| A | B | C | D | E | ||||||
| SA-TIGER-1250/M3/SX | 1250 | 0,077 | 16,94 | T4 | 212 | 158 | 83 | 101 | 141 | 2,7 |
| SA-TIGER-2500/M3/SX | 2500 | 0,154 | 33,88 | T4 | 232 | 158 | 83 | 215 | 141 | 5,4 |
| SA-TIGER-3750/M3/SX | 3750 | 0,231 | 50,82 | T4 | 439 | 158 | 83 | 331 | 141 | 8,1 |
| SA-TIGER-1250/M3/X3 | 1250 | 0,077 | 16,94 | T4 | 161 | 158 | 77 | - | 141 | 2,7 |
| SA-TIGER-2500/M3/X3 | 2500 | 0,154 | 33,88 | T4 | 282 | 158 | 77 | 121 | 141 | 5,4 |
| SA-TIGER-3750/M3/X3 | 3750 | 0,231 | 50,82 | T4 | 403 | 158 | 77 | 242 | 141 | 8,1 |
МАРКИРОВКА ДЛЯ ЗАКАЗА
Пример маркировки:
SA-TIGER-1250/M3 /SX -FAL2 - ТУ 3400-006-72453807-07
Светильник светодиодный SA-TIGER-1250/M3, напряжение питания переменное 220В, крепление поворотное с регулируемым углом с клеммной коробкой, кабельный ввод FAL2.
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ВАРИАНТЫ КРЕПЛЕНИЯ
Крепление на стену/потолок с регулируемым углом /IX3 | |
| |
Крепление на стену/потолок с регулируемым углом и вводной коробкой /SIX | |
| |
Нерегулируемое крепление /X3 | Нерегулируемое крепление + вводная коробка /SX |
 |  |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| ФОТОМЕТРИЧЕСКАЯ КРИВАЯ КД/1000 ЛМ |
 |
