Рудничные взрывозащищенные малогабаритные светильники CSE-STRECKE

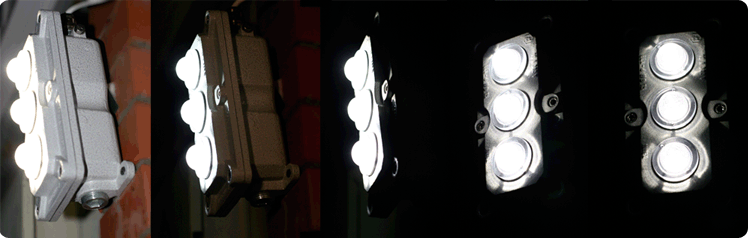

Рудничный взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рудничный взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE предназначен для освещения мест во взрывоопасных и пожароопасных зонах. Устанавливается а местах, где не хватает места для установки стандартных габаритов осветительной арматуры. Используется во взрывоопасных зонах. Светильник идеально подходит для низких штреков шахт и рудников, торпедных и реакторных отсеков подводных лодок.

Практические испытания позволили подтвердить, что стандартная лампа накаливания мощностью 200Вт по визуальной чувствительности сопоставима с helybxysv dphsdjpfobotyysv светодиодным светильником CSE-STRECKE. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов последнего поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Светильники CSE-STRECKE выпускаются на основе солнечно белых сверхъярких светодиодов NICHIA (Япония)

Рудничный взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.20-2002, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ПБ 05-618-03, ПБ 03-553-03, ГОСТ 23198-94, ТР ТС 012/2011,
ГОСТ Р МЭК 60598-1-2003, ГОСТ Р МЭК 598-2-1-97, ГОСТ Р 51318.15-99, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008

ОБЛАСТЬ ПРИМЕНЕНИЯ
– горнодобывающая промышленность
– канализация
– водоснабжение
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ) 		– целлюлозно-бумажная промышленность
– пищевая промышленность
– среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– утилизация отходов
– морской и речной транспорт

      Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex d llC T5 Gb
Ex tb IIIC T100°С Db
PB Ex d I Mb
Защита:
IP66
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Категория I по рудничному газу и пыли;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия
и разрешения:
TC RU C-RU.ГБ05.В.01021
ТС RU C-RU.МЛ02.В.00397
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр (по запросу)
ТУ 3400-006-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488


ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °C:
-20 ...+55 (для рудничного исполнения)
-60...+55 (для взрывоопасных сред, кроме подземных выработок и шахт)
Номинальное напряжение, В:
12...24
~220 (50/60 Гц)
Уст. мощность Py, Вт:
16
Потребляемый ток, A:
для 12...24В:
0,9...0,45
для ~220В:
0,11
Цветовая температура:
3500К ~ 7000К
Коэффициент пульсации светового потока:
менее 0,1%
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Электрическая схема:
Подключение к трем клеммам, сечением 4 мм2
Уплотнение:
Силиконовая резина (в пазе крышки), силиконовое уплотнение
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Плафоны - ударопрочный поликарбонат, устойчивый к ультрафиолету
Крепление корпуса:
2 внешние монтажные точки
Крепление крышки:
6 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: по требованию Х1, Х2, Х3


АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
Напряжение питания 12...24В /12DC
Окрашивание изнутри для защиты от конденсата /ORANGE
Пониженный световой поток
Взрывозащищенный источник бесперебойного питания для аварийного освещения /БАТ



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рудничный взрывозащищенный малогабаритный светодиодный светильник CSE-STRECKE



МОДЕЛЬ
 ЭНЕРГЕТИЧЕСКИЙ
СВЕТОВОЙ ПОТОК, ЛМ
УГОЛ
СВЕТОВОГО
ПОТОКА
НАПРЯЖЕНИЕ, В
ПОТРЕБЛ. ТОК, А
 УСТ.
МОЩНОСТЬ
Py, Вт		 ТЕМПЕРАТУРНЫЙ
КЛАСС
АКУМ. БЛОК
АВАРИЙНОГО ПИТАНИЯ
CSE-STRECKE/20/12DC
 1050
20°
12...24
0,9...0,45
 16 T5
-
CSE-STRECKE/20/220AC
 1050
20°
~220
0,11
 16 T5
-
CSE-STRECKE/20/12DC/БАТ
 1050
20°
12...24
0,9...0,45
 16 T5
+
CSE-STRECKE/20/220AC/БАТ
 1050
20°
~220
0,11
 16 T5
+
CSE-STRECKE/90/12DC
 1050
90°
12...24
0,9...0,45
 16 T5
-
CSE-STRECKE/90/220AC
 1050
90°
~220
0,11
 16 T5
-
CSE-STRECKE/90/12DC/БАТ
 1050
90°
12...24
0,9...0,45
 16 T5
+
CSE-STRECKE/90/220AC/БАТ
 1050
90°
~220
0,11
 16 T5
+

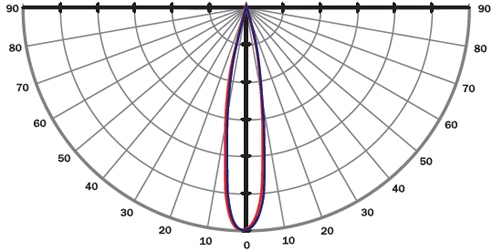

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА СВЕТИЛЬНИКА CSE-STRECKE
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 20°
КД/1000 ЛМ



ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА СВЕТИЛЬНИКА CSE-STRECKE
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
