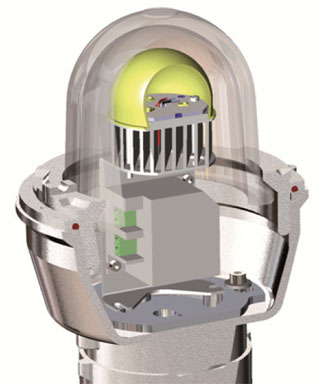

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рудничные взрывозащищенные светодиодные светильники серии EV-4050L, EV-4060L и EVE-4050L, EVE-4060L c технологией удаленного люминофора предназначены для освещения подземных выработок рудников и шахт, опасные по газу (метану), угольной пыли, помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.
В рудничных взрывозащищенных светодиодных светильниках серии EV-4050L, EV-4060L и EVE-4050L, EVE-4060L используется метод удаленного люминофора. Это способ получения белого света в результате взаимодействия излучения синего светодиода с удаленным на некоторое расстояние от кристалла люминофором. Принцип действия основан на флуоресценции люминофоров при возбуждении их излучением определенной длины волны. Таким образом, рудничные взрывозащищенные светильники серии EV-4050L, EV-4060L и EVE-4050L, EVE-4060L позволяют получить световое излучение со спектральными характеристиками, приближенными к спектру тепловых источников света и способны заменить источник света с лампой ЛОН до 200Вт.
| Светильники ООО «КОРТЕМ-ГОРЭЛТЕХ» c технологией удаленного люминофора | Флуоресцентная энергосберегающая лампа | Галогенная лампа | Лампа накаливания |
| EV..-4050L 8Вт | 15Вт | 50Вт | 75Вт |
| EV..-4060L 13Вт | 30Вт | 110Вт | 150Вт |
| EV..-4060L1 19Вт | 40Вт | 150Вт | 200Вт |
В рудничных взрывозащищенных светодиодных светильниках серии EV-4050L, EV-4060L и EVE-4050L, EVE-4060L применяется вид взрывозащиты Exd и Exde. В отличие от светильников других производителей с видом защиты Exm , где применяется компаундирование, светильники серии EV-4050L, EV-4060L и EVE-4050L, EVE-4060L разборные и ремонтно пригодные. Отсутствие внешних компаундированных элементов, и применение термостойкого ударопрочного боросиликатного колпака вместо полимерных защитных линз и пластин не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость устройства к ударным нагрузкам. Рудничные взрывозащищенные светильники серии EV-4050L, EV-4060L и EVE-4050L, EVE-4060L лишены таких недостатков, как химическое и физическое старение полимеров. Фактически срок работы светильника равен сроку эксплуатации его взрывонепроницаемой Exd оболочки, что составляет более 25 лет. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, ГОСТ Р 53320-2009, ГОСТ Р МЭК 60598-1-2003, ГОСТ 23198-94,
ГОСТ Р МЭК 598-2-1-97, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ Р 51318.15-99, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008,
ГОСТ 30852.8-2002, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | ||
 Маркировка взрывозащиты: | для EV-4050L, EV-4060L: |  1Ex d IIC T6 Gb PB Ex d I Mb Ex tb IIIC T84°C Db |
| для EVE-4050L, EVE-4060L: |  1Ex d е IIC T6 Gb Ex tb IIIC T84°C Db | |
| Защита: | IP66 | |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС | |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 НСОПБ.RU.ПР 014.Н.00023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.00514.315 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 | |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20…+60 (для рудничного исполнения) -40…+60 (для взрывоопасных сред, кроме подземных выработок и шахт) |
Номинальное напряжение: | 220В (50/60 Гц) 24В(по запросу) |
| Мощность: | 8Вт (для EV-4050L, EVE-4050L) 13Вт (для EV-4060L, EVE-4060L) 19Вт (для EV-4060L1, EVE-4060L1) |
Электрическая схема: | Прямое подключение к патрону или к клеммам L, N, PЕ сечением 4 мм2 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|  |  | ||||||||||||||
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СВЕТИЛЬНИКОВ EV
 |  | ||
 |  |  |  |
EVA... | EVGC... | EVX... | EVIX... |
| МОДЕЛЬ | МОЩНОСТЬ, ВТ | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕР, ММ | МАССА, КГ | ||
| A | B | C | ||||
| EVA-4050L | 8 | T6 | 266 | 150 | - | 2,8 |
| EVA-4060L | 13 | T6 | 325 | 170 | - | 3,7 |
| EVA-4060L1 | 19 | T6 | 325 | 170 | - | 3,8 |
| EVX-4050L | 8 | T6 | 266 | 150 | - | 3,0 |
| EVX-4060L | 13 | T6 | 325 | 170 | - | 3,9 |
| EVX-4060L1 | 19 | T6 | 325 | 170 | - | 4,0 |
| EVIX-4050L | 8 | T6 | 289 | 150 | 311 | 3,8 |
| EVIX-4060L | 13 | T6 | 342 | 170 | 345 | 4,3 |
| EVIX-4060L1 | 19 | T6 | 342 | 170 | 345 | 4,4 |
| EVGC-4050L | 8 | T6 | 311 | 150 | - | 3,5 |
| EVGC-4060L | 13 | T6 | 367 | 170 | - | 4,4 |
| EVGC-4060L1 | 19 | T6 | 367 | 170 | - | 4,5 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СВЕТИЛЬНИКОВ EVE
 |  |
| EVE... | EVES... |
| МОДЕЛЬ | МОЩНОСТЬ, ВТ | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕР, ММ | МАССА, КГ | ||
| A | B | C | ||||
| EVE -4050L | 8 | T6 | 300 | 150 | - | 2,7 |
| EVE-4060L | 13 | T6 | 358 | 170 | - | 4,0 |
| EVE-4060L1 | 19 | T6 | 358 | 170 | - | 4,1 |
| EVES-4050L | 8 | T6 | 325 | 150 | - | 2,7 |
| EVES-4060L | 13 | T6 | 384 | 170 | - | 4,0 |
| EVES-4060L1 | 19 | T6 | 358 | 170 | - | 4,1 |
| МОДЕЛЬ | МОЩНОСТЬ, ВТ | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕР, ММ | МАССА, КГ | ||
| A | B | C | ||||
| EVEA-4050L | 8 | T6 | 266 | 150 | - | 2,8 |
| EVEA-4060L | 13 | T6 | 325 | 170 | - | 3,7 |
| EVEA-4060L1 | 19 | T6 | 325 | 170 | - | 3,8 |
| EVEX-4050L | 8 | T6 | 266 | 150 | - | 3,0 |
| EVEX-4060L | 13 | T6 | 325 | 170 | - | 3,9 |
| EVEX-4060L1 | 19 | T6 | 325 | 170 | - | 4,0 |
| EVEIX-4050L | 8 | T6 | 289 | 150 | 311 | 3,8 |
| EVEIX-4060L | 13 | T6 | 342 | 170 | 345 | 4,3 |
| EVEIX-4060L1 | 19 | T6 | 342 | 170 | 345 | 4,4 |
| EVEGC-4050L | 8 | T6 | 311 | 150 | - | 3,5 |
| EVEGC-4060L | 13 | T6 | 367 | 170 | - | 4,4 |
| EVEGC-4060L1 | 19 | T6 | 367 | 170 | - | 4,5 |
ОПИСАНИЕ КОНСТРУКЦИИ
EVES-4050L | EVES-4060L, EVES-4060L1 | |
 |  | |
1) Корпус светильника из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13” .
2) Лампа,c технологей удаленного люминофора.
3) Колпак из термостойкого ударопрочного боросиликатного стекла.
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Светодиодная лампа с технологией удаленного люминофора | 4050L | G-0571 | |
 | 4060L 4060L1 | G-0572 | ||
 | Блок управления светодиодами | 4050L | 90 - 264В 50/60Гц | RT-6LED |
 | 4060L | 220 - 240В 50/60Гц | RV-16LED | |
| 4060L1 | RV-17LED | |||
 | Защитная решетка из нержавеющей стали | 4050 | Нерж. сталь | G50-0417 |
| 4060 | G60-0417 | |||
 | Уплотнительное кольцо | Колпак 50 | Рабочая температура -60°C +100 °C | OR-4512SH70 |
| Колпак 60 | К15-131 | |||
 | Тип подвеса на трубу Exe EVE, EWE, EWAE | Подходит ко всем размерам | Три отверстия М25 х 1,5 | G-0444 |
 | Тип подвеса на потолок Еxe EVES, EWES, EWAES | Подходит ко всем размерам | Три отверстия М25 х 1,5 | G-0439 |
 | Колпак из боросиликатного стекла | 4050 | Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло | G50-0440CM |
| 4060 | G60-0440CM | |||
 | Рым-болт | Оцинкованная сталь | GOF-8 | |
 | Подвес типа EVA (на трубу) | 4050 | Одно отверстие 1 х 3/4" Rc | G-0213 |
4060 | ||||
 | Подвес типа EVGC (на рым-болт) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0216 |
4060 | ||||
 | Крепление типа EVX (на потолок) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0214 |
4060 | ||||
 | Крепление типа EVIX (настенное, под углом 30°) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0215 |
4060 | ||||
 | Отражатель из окрашенного алюминия или нержавеющей стали (по заказу) | 4050 | Алюминий/ Нерж. сталь | G50-427/ G50-427IN |
| 4060 | G60-427/ G60-427IN | |||
 | Отражатель из окрашенного алюминия или нержавеющей стали (по заказу) | 4050 | Алюминий/ Нерж. сталь | G50-427D/ G50-427DIN |
4060 | G60-427D/ G60-427DIN | |||
 | Отражатель под углом 30° из окрашенного алюминия или нержавеющей стали (по заказу, для крепления типа EVIX) | 4050 | Алюминий/ Нерж. сталь | G50-427DI/ G50-427DIIN |
4060 | G60-427DI/ G60-427DIIN | |||
 | Кабельный ввод | Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
 | Кронштейн для наклонного монтажа на трубе | 4050 | Оцинкованная сталь | G-0543 |
4060 | ||||
 | Кофр оповещатель (по заказу) | Материалы: Полимерная пленка, плексиглас, алюминиевая рама. | G-0513 | |
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
EV-4050L 430Лм | EV-4060L 1200Лм |
 |  |
