ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

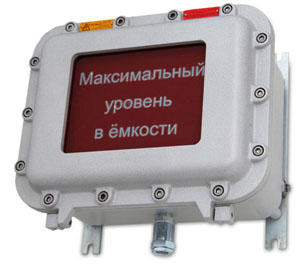

Рудничные взрывозащищенные прямоугольные табло CCFE-INDICATOR предназначено для выдачи сигналов светового оповещения в системах пожарной сигнализации и автоматического пожаротушения взрывоопасных зон с целью регулирования поведения человека при возникновении чрезвычайных ситуаций. Рудничные взрывозащищенные прямоугольные табло CCFE-INDICATOR имеют два режима свечения: непрерывное и прерывистое с частотой около 1,5Гц (только для ламп накаливания и светодиодных ламп). Режим свечения зависит от выбора цепи.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03,
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ IEC 60079-1-2011,
ТР ТС 004/2011, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – горнодобывающая промышленность – канализация – водоснабжение – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) | – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB+H2 T6...T4 Gb PB Ex d I Mb Ex tb IIIC T100°С...T135°С Db |
| Защита: | IP66/67/68 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды: | -20...+50 (для рудничного исполнения) -60...+55 (для взрывоопасных сред, кроме подземных выработок и шахт) |
Номинальное напряжение, В: | 220 |
Номинальный ток, А: | 1 |
Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
Электрическая схема: | Подключение к трем клеммам, сечением 4мм2 |
Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный Окно - ударопрочное, боросиликатное стекло |
Крепление корпуса: | 4 внешние монтажные точки |
Крепление крышки: | Резьбовое соединение |
Монтаж внутри корпуса: | 4 стойки для крепления монтажной панели |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ТИПОРАЗМЕР КОРПУСА | РАЗМЕРЫ, ММ | СТАНДАРТНЫЕ РАЗМЕРЫ ОКНА, ММ | |||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | СТАНД. КРЕПЛЕНИЕ | КРЕПЛЕНИЕ СКОБАМИ | ||||||||||
А | В | С | a | b | c | D | E | F | d | e | f | LxMxH | |
| CCFE2-2508- INDICATOR | 418 | 218 | 218 | 360 | 160 | 149 | 350 | 150 | 8 | 350 | 230 | 9 | 250х80х20 |
| CCFE3В-2015- INDICATOR | 358 | 278 | 218 | 300 | 220 | 149 | 290 | 210 | 8 | 290 | 290 | 9 | 200х150х20 |
| CCFE4B-3020- INDICATOR | 432 | 332 | 229 | 360 | 260 | 159 | 350 | 250 | 10 | 350 | 330 | 11 | 300х200х20 |
КРАСНЫЕ БУКВЫ, ЧЕРНЫЙ ФОН | БЕЛЫЕ БУКВЫ, КРАСНЫЙ ФОН | БЕЛЫЕ БУКВЫ (СИМВОЛЫ), ЗЕЛЕНЫЙ ФОН |
| ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | АВТОМАТИКА ОТКЛЮЧЕНА ЭВАКУАЦИОННЫЙ ВЫХОД ВЫХОД ВЫХОД EXIT ВЫХОД НАЛЕВО ВЫХОД НАПРАВО Символьное обозначение входа, выхода |
