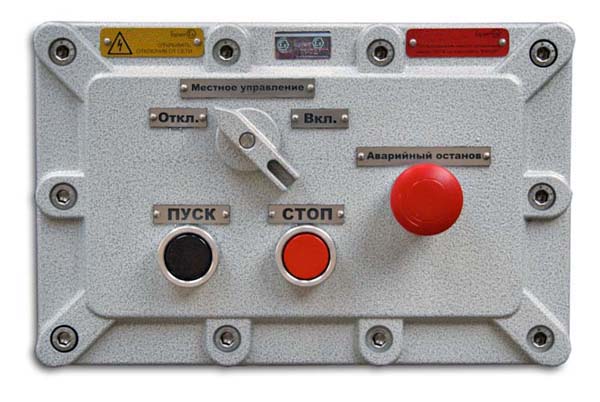

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные взрывозащищенные посты управления и индикации CCFE-01 предназначены для управления оборудованием и/или подачи сигналов индикации, как на месте, так и дистанционно. Посты CCFE-01 используют в химической, фармацевтической, нефтяной промышленности и там, где необходимо взрывозащищенное электрооборудование.
Изделия рудничного взрывозащищенного и общепромышленного исполнения обладают высокой стойкостью к воздействию сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Срок службы Exd оболочек изделий по поверхности ВЗРЫВ более 25 лет. Одним из отличий взрывозащищенной продукции ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации.
Большой размер элементов управления серии М дает возможность работать в рукавицах. Элементы индикации серии М имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, а так же типового исполнения, изготовление по требованию заказчика.
 |  | |
 ВАЖНО ЗНАТЬ Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо. | ||
 |  |
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»
|
|
|
Каждый отдельный продукт проходит тщательную приемку в соответствии с точным планом качества ISO9001. Соответствие нормам и техническим заданиям клиента контролируется по специальной процедуре. Мероприятия по контролю следуют друг за другом (проводятся последовательно) на протяжении всего производственного цикла изделия. Рудничные взрывозащищенные посты выполнены по новейшим европейским и российским технологиям, а по стоимости могут конкурировать даже с устаревшими образцами российского производства.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002; ПБ 05-618-03, ТР ТС 012/2011, ПБ 03-553-03; Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004 |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB+H2 T6...T4 Gb PB Ex d I Mb Ex tb IIIC T85°С...135°С Db |
| Защита: | IP66/67 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||||
| Температура окружающей среды, °С: | -20…+55 (для рудничного исполнения) -60...+40/+55 (для взрывоопасных сред, кроме подземных выработок и шахт) | ||||||||
| Максимальное напряжение для кнопки переключателя, В: | ~240 / ~380 /  110 | ||||||||
| Максимальная сила тока для одной контактной группы кнопки переключателя, А: | 16 / 10 / 5 | ||||||||
| Ток и напряжение для одной индикационной лампы: |
| ||||||||
| Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип и размер резьбы, второе отверстие по требованию) | ||||||||
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевы сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный | ||||||||
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) | ||||||||
| Класс защиты от поражения электрическим током: | I | ||||||||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | ||||||||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | ||||||||
24-36
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Напряжение питания ламп | /24-36В AC DC /24В DC /24В AC /110В AC DC /110В AC / 220В AC /380 AC |
| Дренажное устройство для слива конденсата | /ECD |
| Вентиляционное устройство для удаления влаги | /ECDS |
| Петли крепления крышки (для CCFE01, для остальных размеров коробок CCFE петли установлены по умолчанию) | /ПЕТЛЯ |
| Исполнение IP67 | /IP67 |
| Шильд с надписью заказчика | /TAG надпись |
| Шильды со световозвращающим покрытием | /LIGHTRETURNING |
| Невыпадающие болты крепления крышки | /NOTDROP |
| Совокупность средств для снижения электромагнитных помех | /КИП |
| Рудничное исполнение | /РВ |
| Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ |
Исполнение для температуры эксплуатации -75°С | /АНТАРКТИКА |
Климатическое исполнение ОМ1 | /МОРЕ |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
Специальное исполнение для ядерных установок атомных станций | /МАЛАЯ ТЕЧЬ |
Антиконденсатное покрытие | /ORANGE |
Окрашивание RAL FIRE | /RAL FIRE |

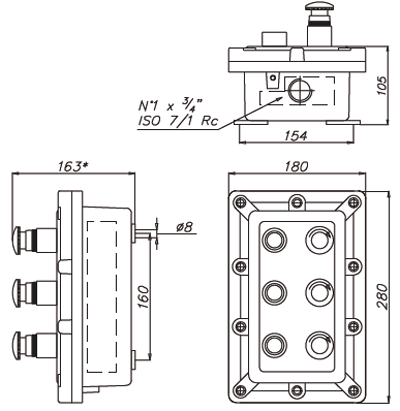

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ПОСТОВ CCFE-01**
* Размер указан для элементов управления максимального габарита.
** Масса изделия 5,50кг. Может меняться в зависимости от комплектации модели.
ТИПОРАЗМЕР | ОПИСАНИЕ |
| CCFE-01-P-ТУ 3400-005-72453807-07 | 1 кнопка с фиксацией |
| CCFE-01-EMR-ТУ 3400-005-72453807-07 | 1 кнопка “аварийный стоп” типа “грибок” (сброс вращением толкателя) |
| CCFE-01-L-ТУ 3400-005-72453807-07 | 1 лампа |
| CCFE-01-G-ТУ 3400-005-72453807-07 | 1 кнопка с индикацией |
| CCFE-01-PP-ТУ 3400-005-72453807-07 | 2 кнопки |
| CCFE-01-LL-ТУ 3400-005-72453807-07 | 2 лампы |
| CCFE-01-GG-ТУ 3400-005-72453807-07 | 2 кнопки с индикацией |
| CCFE-01-PL-ТУ 3400-005-72453807-07 | 1 кнопка + 1 лампа |
| CCFE-01-PEMR-ТУ 3400-005-72453807-07 | 1 кнопка + 1 кнопка “аварийный стоп” типа “грибок” (сброс вращением толкателя) |
| CCFE-01-PPP-ТУ 3400-005-72453807-07 | 3 кнопки |
| CCFE-01-LLL-ТУ 3400-005-72453807-07 | 3 лампы |
| CCFE-01-GGG-ТУ 3400-005-72453807-07 | 3 кнопки с индикацией |
| CCFE-01-PPL-ТУ 3400-005-72453807-07 | 2 кнопки + 1 лампа |
| CCFE-01-PLL-ТУ 3400-005-72453807-07 | 1 кнопка + 2 лампы |
| CCFE-01-PPEMR-ТУ 3400-005-72453807-07 | 2 кнопки + 1 кнопка “аварийный стоп” типа “грибок” (сброс вращением толкателя) |
| CCFE-01-LPEMR-ТУ 3400-005-72453807-07 | 1 лампа + 1 кнопка + 1 кнопка “аварийный стоп” типа “грибок” с фиксацией (сброс вращением толкателя) |
| CCFE-01-PPPP-ТУ 3400-005-72453807-07 | 4 кнопки |
| CCFE-01-PPEMREMR-ТУ 3400-005-72453807-07 | 2 кнопки + 2 кнопки “аварийный стоп” типа “грибок” (сброс вращением толкателя) |
| CCFE-01-LLPEMR-ТУ 3400-005-72453807-07 | 2 лампы +1 кнопка+кнопка “аварийный стоп” типа “грибок” (сброс вращением толкателя) |
| CCFE-01-PPPPP-ТУ 3400-005-72453807-07 | 5 кнопок |
| CCFE-01-PPPPPP-ТУ 3400-005-72453807-07 | 6 кнопок |
| CCFE-01-PPPEMREMREMR-ТУ 3400-005-72453807-07 | 3 кнопки + 3 кнопки “аварийный стоп” типа “грибок” (сброс вращением толкателя) |
P,L - условное название функциональной кнопки и сигнальной лампы, тип элементов согласуется при поставке.
Цвет линзы обозначается буквой в скобках, стоящей после обозначения сигнальной лампы L или кнопки с индикацией G:
(V) - зелёный, (G) -жёлтый, (R) - красный, (I) - белый, (B) - синий.
Цвет кнопок обозначается буквой в скобках, после обозначения кнопок P:
(V) - зелёный, (G) - жёлтый, (R) - красный, (N) - черный, (I) - белый, (B) - синий
Контактная группа кнопки обозначается в квадратных скобках, после значения цвета кнопки:
[2НЗ] - два нормально закрытых контакта; [2НО] - два нормально открытых контакта; [НЗ+НО] - нормально закрытый + нормально закрытый контакты (поставляется по умолчанию).
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример заказа: CCFE-01-P(R)[НЗ+НО]P(N)[2НЗ])L(R) /ПЕТЛЯ /ECD-ТУ 3400-005-72453807-07
- Тип поста: CCFE-01
- Комплектация: кнопка P красного цвета (R) (нормально закрытый + нормально закрытый контакты [НЗ+НО]), кнопка P черного цвета (N) (два нормально закрытых контакта [2НЗ] ), сигнальная лампа L красного цвета (R)
- Опции, аксессуары и исполнения:
крепление крышки на петлях /ПЕТЛЯ,
дренажное устройство для слива конденсата /ECD
