НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Рудничные взрывозащищенные коробки клеммные соединительные типа SA/SS из нержавеющей стали AISI 316L (монель) относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических Ех-компонентов, в случае необходимости монтажа их во взрывоопасных зонах.

Рудничные взрывозащищенные коробки клеммные соединительные типа SA/SS выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 2-миллиметровой листовой нержавеющей стали (монель) марки AISI 316L 03Х17Н14М3 по ГОСТ 5632, состав C 0.035%, Cr 16.0-18.0%, Ni 10.0-15.0 Mo 2.0-3.0% P 0.04% S 0.03% Mn 2% Si 0,75% (часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам и коррозии). Внутри корпуса расположены клеммные колодки. На боковых поверхностях корпуса размещены кабельные вводы.

Взрывозащищенность коробок обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia”, защитой вида “е” и выполнением их конструкции в соответствии с требованиями ТР ТС.

Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ТР ТС.

Рудничные взрывозащищенные коробки клеммные соединительные типа SA/SS являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок, как общепромышленного применения, так и для установки их во взрывоопасной зоне. Особенности конструкции этих изделий позволяют использовать их в различных целях: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления для потенциально взрывоопасных зон и условий с агрессивной окружающей средой. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

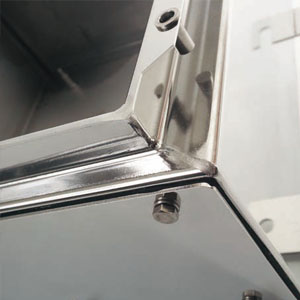

Благодаря специальному уплотнителю, защищенному от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP67, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

Поставка взрывозащищенных рудничных клеммных коробок серии SA/SS может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации.

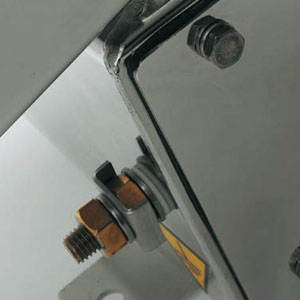

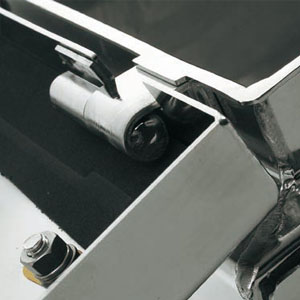

Внешний и внутренний зажим заземления из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что алюминий является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.8-2002, ГОСТ 30852.13-2002 (МЭК 60079-14:1996),
ГОСТ 30852.20-2002, ТР ТС 012/2011, ТР ТС 004/2011, ПБ 05-618-03, ПБ 03-553-03, ГОСТ IEC 61241-1-1-2011,
ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты :	1Ex e II T6...T4 Gb 1Ex e [ia] IIC T6...T4 Gb 0Ex ia IIC T6...T4 Ga Ex ia IIIC T85°С... T135°С Da Ex tb IIIC T85°С... T135°С Db 1Ex e II T3...T2 Gb X  (для исполнения /TERMO) 1Ex e [ia] IIC T3...T2 Gb X  (для исполнения /TERMO) 0Ex ia IIC T3...T2 Ga X  (для исполнения /TERMO) РО Ex ia I Ma РП Ex e I Mc
Защита:	IP66/67 Устойчивость к удару 10Дж IP66/67 Устойчивость к удару 4Дж (для исполнения /TERMO)
Установка:	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:	TC RU C-RU.ГБ05.B.01022 TC RU C-RU.МЛ02.B.00182 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №14.01457.315 ТУ 3400-005-72453807-07 НСОПБ.RU.ПР 014.Н.00035 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-20...+85 (для рудничного исполнения) -50...+40/+60/+85 (для взрывоопасных сред, кроме подземных выработок и шахт)
Максимальное напряжение, В:	1140 (для рудничного исполнения) 10000 (для взрывоопасных сред, кроме подземных выработок и шахт)
Максимальная сила тока, А:	800
Материал:	Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивая к щелочи и каплям соляной и серной кислоты.
Уплотнение:	Неопрен (в пазе крышки)
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали, фрикционно безопасная
Крепление крышки:	Съемная крышка с 4, либо с 6 не выпадающими болтами из нержавеющей стали с шестигранной головкой под ключ
Рабочее положение в пространстве:	любое
Монтаж внутри корпуса:	2 или 4 стойки для крепления монтажной панели

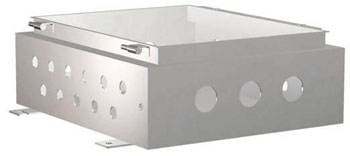

Размещение кабельных вводов:	По спецификации заказчика. Отверстия для кабельных вводов могут быть выполнены как на боковых сторонах коробки, так и в сменных пластинах для установки кабельных вводов (обычно требуется только в английских проектах)
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Химостойкое исполнение:	по требованию Х1,  Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

НАИМЕНОВАНИЕ	МАРКИРОВКА	НАИМЕНОВАНИЕ	МАРКИРОВКА
Рудничное нормальное исполнение РН1 или РН2	/РН1 / РН2	Наличие перемычек между клеммными зажимами по схеме заказчика	/СХЕМА
Исполнение для высоких температур до +185°C	/TERMO	Сменные пластины для кабельных вводов	/F
Искробезопасное исполнение	/EXIA	Приемка заказчика	/ПРИЕМКА
Рудничное искробезопасное исполнение РО ExiaI	/РО EXIA	Монтажная панель из алюминиевого сплава	/B
Фиксация крышки на петлях	/ПЕТЛЯ	Смотровое окно по размеру заказчика	/WINDOW
Дренажное устройство для слива конденсата	/ECD	Невзрывозащищенное исполнение IP66 и ниже	/CS
Вентиляционное устройство для удаления влаги	/ECDS	Выпускное устройство для удаления избыточного давления	/ECDP
Климатическое исполнение ОМ1	/МОРЕ	Замок на крышку	/C
Исполнение для тропиков с защитой от насекомых	/ТЕРМИТЫ	Болт с пломбировкой	/ПЛОМБА
Специальное исполнение для ядерных установок атомных станций «Малая течь»	/МАЛАЯ ТЕЧЬ	Специальное вводное устройство для пары греющих кабелей	/FRAME-A2CORD
Сейсмостойкое исполнение на 9 баллов по шкале Рихтера	/MSK-64 9 БАЛЛОВ	Шина нейтрали N	/ШИНА N
Шильд с надписью заказчика	/TAG надпись	Заземление крышки корпуса	/PE COVER
Шильды со световозвращающим покрытием	/LIGHTRETURNING	Внутренняя теплоизоляция	/ТЕРМОИЗОЛЯЦИЯ
Устройство объединения экранов кабелей	/ЭКРАН	Термообогрев для автоматики	/ОБОГРЕВ
Совокупность средств для снижения электромагнитных помех	/EMC	Предел огнестойкости - E30 для исполнения /FIRE (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ. СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")	/FIRE
Внутренняя шина заземления РЕ	/ШИНА РЕ



КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

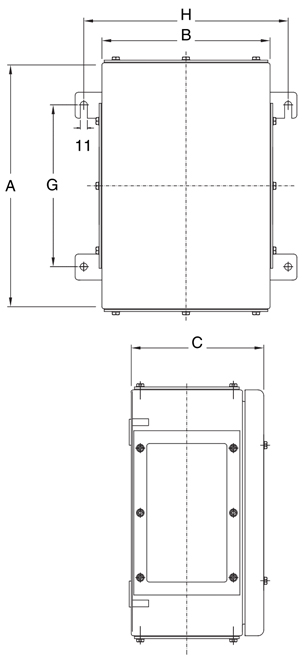

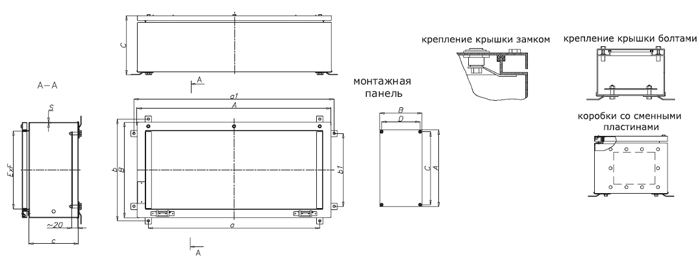

Размеры корпусов SA/SS из нержавеющей стали марки AISI 316L

Тип коробки	Размеры, мм											Масса, кг	Тип монтажной панели	Размеры, мм
	внешние			внутренние					монтажные
	A	B	C	a1	b1	a	b	c	E	F	S(std)			A	B	C	D
SA/SS111108	110	110	85	38	130	-	-	60	67	67	15/10	1,30	B11 - 357	50	50	38	38
SA/SS171108	170	110	85	190	38	-	-	60	127	67	15/10	2,00	B17 - 357	110	50	98	38
SA/SS141410	147	147	100	167	75	-	-	78	92	92	15/10	2,10	B14 - 357	87	87	75	75
SA/SS301410	305	147	100	325	75	233	75	78	91	249	20/10	5,00	B301 – 357	245	87	75	233
SA/SS302310	305	230	100	325	158	233	250	78	174	249	20/10	6,20	B302 - 357	245	170	158	233
SA/SS302318	305	230	190	325	158	233	250	158	174	249	20/10	6,80	B302 - 357	245	170	158	233
SA/SS302318/F	305	230	190	235	158	233	250	158	174	249	20/10	6,80	B302-357	245	170	158	233
SA/SS402618	400	260	190	420	188	328	280	158	108	348	20/10	8,10	B401 - 357	340	200	328	188
SA/SS404020	400	400	210	420	328	328	420	178	344	344	20/10	-	B40 - 357	340	340	328	328
SA/SS404020/F	400	400	210	420	328	328	420	178	344	344	20/10	-	B40 - 357	340	340	328	328
SA/SS404020/C	400	400	210	420	328	328	420	178	344	344	20/10	-	B40 - 357	340	340	328	328
SA/SS404020/CF	400	400	210	420	328	328	420	178	344	344	20/10	-	B40 - 357	340	340	328	328
SA/SS404040	400	400	410	420	328	328	420	178	344	344	20/10	-	B40 - 357	340	340	328	328
SA/SS473018	470	305	180	490	233	398	325	158	249	414	20/10	11,00	B43 - 357	410	245	397	233
SA/SS473018/F	470	305	180	490	233	398	325	158	249	414	20/10	11,00	B43 - 357	410	245	397	233
SA/SS623018	620	305	180	640	233	548	325	158	249	564	20/10	13,50	B63 - 357	560	245	548	233
SA/SS623018/F	620	305	180	640	233	548	325	158	249	564	20/10	13,50	B63 - 357	560	245	548	233
SA/SS261210	260	120	110	280	48	-	-	78	80	220	20/10	2,00	B26 - 357	200	60	188	48
SA/SS261610	260	160	110	280	88	188	180	78	108	208	20/10	3,00	B261 - 357	200	100	188	88
SA/SS361614	360	160	150	380	88	288	180	118	108	308	20/10	4,50	B36 - 357	300	100	288	88
SA/SS362614	360	260	150	388	188	288	280	118	208	308	20/10	6,40	B361 - 357	300	200	288	188
SA/SS403618	400	360	190	420	288	328	380	158	308	348	20/10	9,50	B402 - 357	340	300	328	288
SA/SS601614	600	160	150	620	88	528	180	118	108	548	20/10	7,20	B60 - 357	540	100	528	88
SA/SS1007030	1000	700	310	1020	928	628	720	278	648	948	20/10	-	B100 -357	940	640	928	628
SA/SS161610	160	160	100	180	88	-	-	78	108	108	20/10	2,00	B16 - 357	100	100	88	88
SA/SS202020	200	200	210	220	128	128	220	178	148	148	20/10	-	B262 - 357	140	140	128	128
SA/SS262614	260	260	150	280	188	188	280	188	208	208	20/10	4,90	B262 - 357	200	200	188	188
SA/SS303020	300	300	210	320	228	228	320	178	248	248	20/10	-	B30 - 357	240	240	228	228
SA/SS303030	300	300	310	320	228	228	320	278	248	248	20/10	-	B30 - 357	240	240	228	228
SA/SS505020	500	500	210	520	428	428	520	178	448	448	20/10	-	B50 - 357	440	440	428	428
SA/SS505030	500	500	310	520	428	428	520	278	448	448	20/10	-	B50 - 357	440	440	428	428
SA/SS505040	500	500	410	520	428	428	520	378	448	448	20/10	-	B50 - 357	440	440	428	428
SA/SS602618	600	260	190	620	188	528	280	158	208	548	20/10	10,50	B601 - 357	540	200	528	188
SA/SS606020	600	600	210	620	528	582	620	178	548	548	20/10	-	B603 - 357	540	540	528	528
SA/SS606020/F	600	600	210	620	528	528	620	178	548	548	20/10	-	B603 - 357	540	540	528	528
SA/SS606030	600	600	310	620	528	582	620	278	548	548	20/10	-	B603 - 357	540	540	528	528
SA/SS606040	600	600	410	620	528	582	620	378	548	548	20/10	-	B603 - 357	540	540	528	528
SA/SS10010030	1000	1000	310	1020	328	1020	928	278	948	948	20/10	-	B102 - 357	940	940	928	928

При необходимости корпуса большого размера возможно изготовление модуля из нескольких корпусов
^*Уточнять непрописанные размеры при заказе.

SA/SS-……	коробки из нерж. стали с креплением крышки болтами

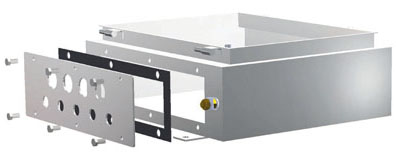

SA/SS-……/F	коробки из нерж. стали со сменными пластинами для установки кабельных вводов
SA/SS-……/C	коробки из нерж. стали с креплением крышки замком
SA/SS-……/CF	коробки из нерж. стали со сменными пластинами для установки кабельных вводов и с креплением крышки замком

Размеры корпусов CTB/CSTB из нержавеющей стали марки AISI 316L Тип коробки Внешние размеры, мм Монтажные размеры, мм Масса, кг А В С G H CSTB121208 120 120 80 Center 145 1,40 CSTB151509 150 150 90 Center 175 1,90 CSTB191910 190 190 100 Center 215 3,00 CTB221513 229 152 130 152 208 3,25 CTB262616 260 260 160 170 316 5,50 CTB262620 260 260 205 170 316 5,50 CTB303016 306 306 160 203 361 7,00 CTB303020 306 306 205 203 361 7,00 CTB382616 380 260 160 250 316 7,00 CTB382620 380 260 205 250 316 7,00 CTB453816 450 382 160 305 437 9,75 CTB453820 450 382 205 305 437 9,75 CTB484816 480 480 160 327 535 10,40 CTB484820 480 480 205 327 535 10,40 CTB503516 500 480 160 350 406 10,50 CTB503520 500 350 205 350 406 10,50 CTB624516 620 450 160 450 506 17,00 CTB624520 620 620 205 450 506 17,00 CTB745520 740 550 205 540 606 17,00 CTB765020 762 508 205 508 564 23,50 CTB866420 860 640 205 570 696 29,00 CTB916120 914 610 205 559 666 31,00 CTB987420 980 740 205 700 796 38,00

	Опросный лист по типовым взрывозащищенным коробкам серии SA			Опросный лист по нетиповым и нестандартным взрывозащищенным коробкам серии SA			Выбор типа коробки и формирование заказа
	Расчёт мощности обогревателя для электрообогреваемого шкафа...>>		Система автоматизированного проектирования САПР "ГорэлтЕх" Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») предназначена для создания чертежей взрывозащищенных клеммных коробок. От пользователя не требуется специальных навыков проектирования взрывозащищенного оборудования и глубоких знаний действующих стандартов, программа делает расчеты автоматически.

МАРКИРОВКА Маркировка, наносимая на коробки, включает следующие данные: – товарный знак предприятия-изготовителя; – тип изделия; – заводской номер и год выпуска; маркировку взрывозащиты; – номинальные значения напряжения и тока на корпусах клеммных коробок с видом защиты "е"; – входные или выходные искробезопасные электрические параметры на корпусах клеммных коробок с видом защиты "искробезопасная цепь"; – предупредительную надпись - “Открывать, отключив от сети”; – Допустимую температуру окружающей среды. И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

ПРЕИМУЩЕСТВА – повышенная механическая прочность к ударам и вибрации – изготовлена из 2-миллиметровой листовой нержавеющей стали, лазерная сварка – устойчивость к агрессивным средам, в том числе щелочи и каплям серной и соляной кислоты – полированный корпус (снаружи и внутри) – различные комбинации кабельных вводов – возможность использования сменных пластин при установке кабельных вводов – 31 типоразмер SA/SS + 23 типоразмера CSTB, CTB – наличие внешнего и внутреннего зажимов заземления – устойчивость к удару 10 Дж – съемная крышка – невыпадающие болты – внешние кронштейны для удобного монтажа – увеличенная площадь боковых поверхностей для установки кабельных вводов – сертификация ТР ТС, АТЕХ, ГОСТ Р, разрешения Ростехнадзора, ГОСТ К – возможность устанавливать на крышку замок

МЕХОБРАБОТКА КОРОБОК SA/SAG

Максимальное количество устанавливаемых кабельных вводов по сторонам коробки (А-длинная, В-короткая)*

Типоразмер		SA/SS111108		SA/SS171108		SA/SS141410		SA/SS301410		SA/SS302310		SA/SS302318		SA/SS473018		SA/SS623018
М (для резьбы RC, R ISO 7/1)	М (для резьбы ISO 965 Metric)	A	B	A	B	A	B	A	B	A	B	A	B	A	B	A	B
1 (1/2”)	1I(M20x1,5)	1	1	3	1	3	3	7	3	7	5	21	15	33	21	45	21
2 (3/4”)	2I(M25x1,5)	1	1	3	1	2	2	5	3	6	4	18	15	30	18	39	18
3 (1”)	3I(M32x1,5)	1	1	2	1	2	2	4	1	5	4	10	8	18	11	24	11
4 (1 1/4”)	4I(M40x1,5)	1	1	2	1	-	1	3	1	3	3	8	6	12	8	17	8
5 (1 1/2”)	5I(M50x1,5)	-	-	-	-	1	1	-	-	-	-	7	5	11	7	15	7
6 (2”)	6I(M63x1,5)	-	-	-	-	-	-	-	-	-	-	4	3	6	4	8	4
7 (2 1/2”)	7I(M75x1,5)	-	-	-	-	-	-	-	-	-	-	3	2	4	3	6	3
8 (3”)	8I(M90x1,5)	-	-	-	-	-	-	-	-	-	-	2	1	3	2	4	2

*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304). Возможно применение вводов другой серии.

Максимальное количество элементов управления и индикации на крышке корпуса* Типоразмер корпуса Размеры крышки, мм Компоненты серии M-06 Компоненты серии XB-1 SA/SS111108 110x110 1 - 141410 147x147 1 2 171108 170x110 2 2 301410 305x147 4 4 302310 305x230 12 12 *Количество устанавливаемых элементов зависит от их габаритов и типоразмеров контактных групп. Точное количество элементов и типоразмер корпуса для конкретного решения уточняется при заказе. Элементы управления и индикации ExdeIICU с металлическим основанием повышенной прочности        Типовые конструкции взрывобезопасных рам для установки взрывозащищенного оборудования



РЕКОМЕНДУЕМЫЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ КОРОБОК SA/SS

ООО «КОРТЕМ-ГОРЭЛТЕХ» производит кабельные вводы для всех видов соединений с различными типами резьбы. Широкий диапазон выпускаемых кабельных вводов позволяет решать всевозможные задачи по подсоединению различного типа небронированных и бронированных кабелей, кабелей с оплеткой, металлорукавов и трубной проводки в корпуса электротехнических аппаратов. Материал изготовления и специальные покрытия позволяют использовать наши кабельные вводы во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды. Кабельные вводы устойчивый к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам. С полным ассортиментом кабельных вводов можно ознакомиться в разделе сайта «Взрывозащищенные кабельные вводы»
