НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Рудничные взрывозащищенные коробки соединительные типа SA/SAG относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических Ех-компонентов, в случае необходимости монтажа их в подземных выработках рудников и шахт, опасных по газу (метану), угольной пыли.

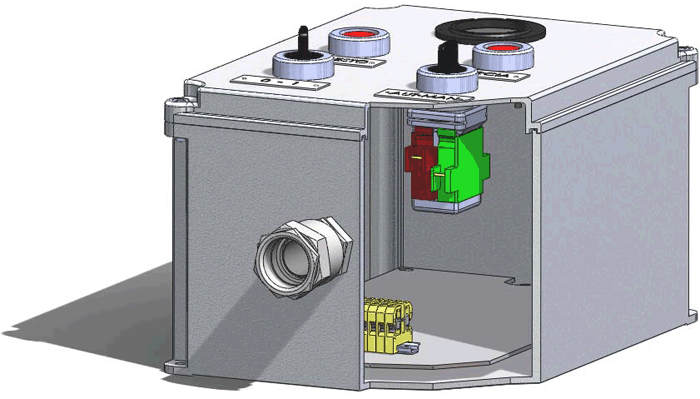

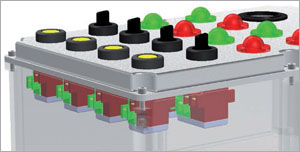

Рудничные взрывозащищенные коробки выполнены в виде прямоугольного корпуса с крышкой, изготовленных из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты. Внутри корпуса расположены клеммные колодки. На боковых поверхностях рудничных коробок SAG размещены кабельные вводы. Взрывозащищенность рудничных коробок обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia”, защитой вида “е” и выполнением их конструкции в соответствии с требованиями ТР ТС.
Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ТР ТС.
Рудничные взрывозащищенные коробки серии SA/SAG являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок, как общепромышленного применения, так и для установки их во взрывоопасной зоне шахт и рудников. Особенности конструкции рудничных коробок SA/SAG позволяют использовать их в различных целях: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления . Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.
Благодаря тому, что система уплотнения имеет форму лабиринта, где уплотнитель защищен от воздействия окружающей среды, корпус рудничных взрывозащищенных коробок SA/SAG имеет превосходные показатели степени защиты от внешних воздействий IP66. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.
Поставка рудничны коробок серии SA/SAG может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации.
Рудничные взрывозащищенные коробки серии SA/SAG могут быть подвергнуты механической обработке, сверлению, нарезке резьбы различного типа. Всего этого можно достичь даже и в относительно небольших партиях, что делает изделия серии SA/SAG идеальными для производителей малого и среднего масштаба, которые смогут получить корпуса, изготовленные по своему заказу и с экономией средств. Толщина стенок коробок достаточна, чтобы просверлить резьбовые отверстия в стенках корпуса для присоединения кабельных вводов различных типов.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
 |  |

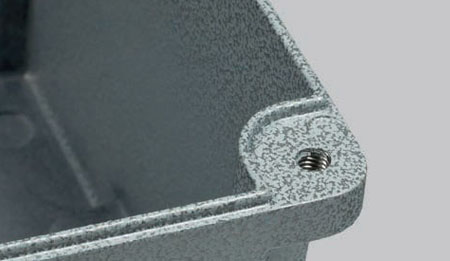

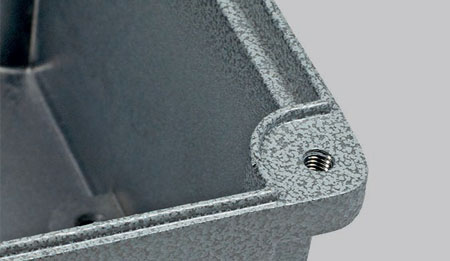

| Взрывозащищенные коробки серии SA Устойчивость к удару 7Дж | Взрывозащищенные коробки серии SAG, усиленные стенки корпуса Устойчивость к удару 10Дж |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-201, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 30852.0-2002 (МЭК 60079-0:1998)
ГОСТ 30852.8-2002, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03
ГОСТ IEC 61241-1-1-2011, ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004
|
 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – горнодобывающая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | ||
 Маркировка взрывозащиты: |  1Ex e II T6...T4 Gb 1Ex e [ia] IIC T6... T4 Gb 0Ex ia IIC T6...T4 Ga Ex ia IIIC T70°C...T135°C Da Ex tb IIIC T70°C ...T135°C Db РО Ex ia I Ma  РП Ex e I Mc (только для SAG) | |
| Защита: | IP66 / Устойчивость к удару 7Дж (SA) IP66 / Устойчивость к удару 10Дж (SAG) | |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС | |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.B.01022 TC RU C-RU.МЛ02.B.00182 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №12.02246.315 ТУ 3400-005-72453807-07 НСОПБ.RU.ПР 014.Н.00035 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 | |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -20...+85 (для рудничного исполнения) (-75) -60...+40/+60/+85 (для взрывоопасных сред, кроме подземных выработок и шахт) |
| Максимальное напряжение, В: | 1140 (для рудничного исполнения) 10000 (для взрывоопасных сред, кроме подземных выработок и шахт) |
| Максимальная сила тока, А: | 800 |
| Рабочее положение в пространстве: | любое |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки) |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Съемная крышка с 4 невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ (либо с 6-ю для коробок SA 473018, SA 623018, SAG 606018) |
| Крепление корпуса: | 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
| НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
| Рудничное нормальное исполнение РН1 или РН2 | /РН1 /РН2 | Шильды со световозвращающим покрытием | /LIGHTRETURNING |
| Искробезопасное исполнение | /EXIA | Окрашивание внешней поверхности в цвет по требованию заказчика | /RAL код |
| Рудничное исполнение РП (только для SAG) | /РП | Болт с пломбировкой | /ПЛОМБА |
| Рудничное искробезопасное исполнение РО ExiaI (только для SAG) | /РО EXIA | Устройство объединения экранов кабелей | /ЭКРАН |
| Утолщённые стенки, устойчивость к удару 10 Дж | /SAG | Заземление крышки корпуса | /PE COVER |
| Фиксация крышки на петлях | /ПЕТЛЯ | Совокупность средств для снижения электромагнитных помех | /EMC |
| Антиконденсатное покрытие | /ORANGE | Шина нейтрали N | /ШИНА N |
| Дренажное устройство для слива конденсата | /ECD | Внутренняя шина заземления РЕ | /ШИНА РЕ |
| Вентиляционное устройство для удаления влаги | /ECDS | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
| Климатическое исполнение ОМ1 | /МОРЕ | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
| Исполнение для минимальной температуры эксплуатации -75°С | /АНТАРКТИКА | Специальное вводное устройство для пары греющих кабелей | /FRAME-A2CORD |
| Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ | Монтажная панель из алюминиевого сплава | /B |
| Специальное исполнение для ядерных установок атомных станций «Малая течь» | /МАЛАЯ ТЕЧЬ | Смотровое окно по размеру заказчика только для SAG | /WINDOW |
| Сейсмостойкое исполнение на 9 баллов по шкале Рихтера | /MSK-64 9 БАЛЛОВ | Невзрывозащищенное исполнение IP66 и ниже | /CS |
| Приемка заказчика | /ПРИЕМКА | Внутренняя теплоизоляция | /ТЕРМОИЗОЛЯЦИЯ |
| Шильд с надписью заказчика | /TAG надпись | Термообогрев для автоматики | /ОБОГРЕВ |
| Предел огнестойкости - E30 для исполнения /FIRE (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ. СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Выпускное устройство для удаления избыточного давления | /ECDP |

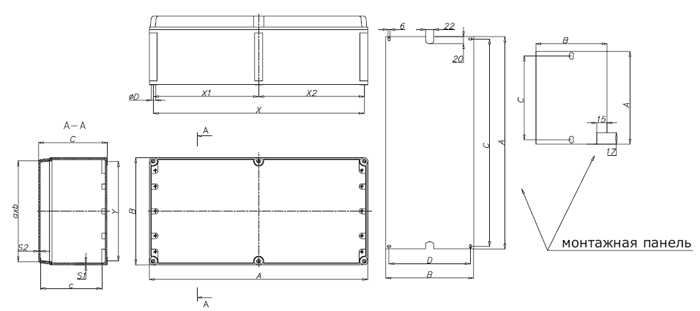

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИП КОРПУСА | 3D-модель и чертеж | РАЗМЕРЫ, ММ |  | ТИП МОНТАЖ- НОЙ ПАНЕЛИ | РАЗМЕРЫ, ММ |  | ||||||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | МОНТАЖНЫЕ | A | B | C | D | ||||||||||||||
A | B | C | a | b | c | s1 | s2 | X | X1 | Y | ØD | |||||||||
| SA090907 | 90 | 90 | 73 | 84 | 84 | 56 | 3 | 3 | 74 | - | 74 | 6,00 | 0,4 | B09-229 | 80 | 50 | 70 | - | 0,05 | |
| SAG090907 | 76 | 76 | 56 | 7 | 0,5 | |||||||||||||||
| SA111108 | 110 | 110 | 83 | 103 | 103 | 66 | 3,5 | 3 | 94 | - | 94 | 6,00 | 0,6 | B11-229 | 90 | 68 | 87 | - | 0,05 | |
| SAG111108 | 96 | 96 | 7 | 0,7 | ||||||||||||||||
| SA171108 | 170 | 110 | 83 | 159 | 99 | 66 | 3,5 | 3,00 | 154 | - | 94 | 6,00 | 0,8 | B17-229 | 160 | 68 | 67 | - | 0,09 | |
| SAG171108 | 150 | 90 | 7 | 1 | ||||||||||||||||
| SA141410 | 147 | 147 | 100 | 140 | 140 | 83 | 3,5 | 4,00 | 131 | - | 131 | 6,00 | 1 | B14-229 | 137 | 105 | 124 | - | 0,1 | |
| SAG141410 | 127 | 127 | 7 | 1,3 | ||||||||||||||||
| SA202012 | 200 | 200 | 120 | 188 | 188 | 101 | 4 | 3 | 180 | - | 180 | 6,5 | 1,9 | В22-229 | 185 | 142 | 172 | - | 0,20 | |
| SA301410 | 305 | 147 | 109 | 294 | 136 | 90 | 4 | 3 | 285 | - | 127 | 6,5 | 1,9 | B31-229 | 285 | 97 | 271 | 84 | 0,23 | |
| SAG301410 | 291 | 131 | 82 | 7,5 | 3,5 | 288 | 129 | 7 | 2,8 | |||||||||||
| SA302310 | 305 | 230 | 110 | 293 | 216 | 90 | 4 | 3 | 285 | - | 210 | 7 | 2,9 | B32-229 | 285 | 180 | 271 | 167 | 0,41 | |
| SAG302310 | 308 | 232 | 100 | 290 | 216 | 81 | 7 | 3,5 | 288 | 212 | 3,5 | |||||||||
| SA302318 | 305 | 230 | 189 | 290 | 216 | 170 | 4 | 3 | 286 | - | 210 | 6,5 | 3,6 | B32-229 | 285 | 180 | 271 | 167 | 0,41 | |
| SAG302318 | 307 | 231 | 180 | 286 | 212 | 161 | 7 | 211 | 7 | 5,1 | ||||||||||
| SA473018 | 478 | 308 | 197 | 463 | 293 | 174 | 5 | 6 | 458 | 229 | 288 | 7 | 9,1 | B43-229 | 450 | 254 | 438 | 239 | 0,77 | |
| SAG473018 | 459 | 289 | 8 | 10,2 | ||||||||||||||||
| SAG623018 | 625 | 307 | 196 | 607 | 285 | 173 | 6 | 7 | 604 | 302 | 287 | 7 | 14 | B63-229 | 598 | 250 | 586 | 231 | 1,21 | |
| SAG606018 | 626 | 605 | 208 | 537 | 537 | 182 | 8 | 6 | 580 | 290 | 290 | 7,5 | 27,1 | B66-229 | 532 | 532 | 520 | 520 | 2 | |

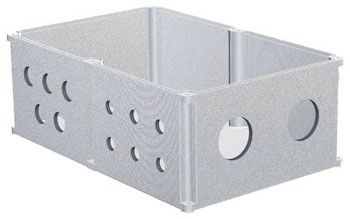

При необходимости корпуса большого размера возможно изготовление модуля из нескольких корпусов
Типоразмер | SA090907 | SA111108 | SA171108 | SA141410 | SA202012 | SA301410 | SA302310 | SA302318 | SA473018 | SA623018 | |||||||||||
М (для резьбы RC, R ISO 7/1) | М (для резьбы ISO 965 Metric) | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B |
1 (1/2") | 1I(M20x1,5) | 1/1 | 1/1 | 2/1 | 2/1 | 5/3 | 2/1 | 4/4 | 4/4 | 8/8 | 8/8 | 12/12 | 4/4 | 12/12 | 8/6 | 24/24 | 16/16 | 40/32 | 24/24 | 48/42 | 24/24 |
2 (3/4") | 2I(M25x1,5) | 1/1 | 1/1 | 1/1 | 1/1 | 3/3 | 1/1 | 3/2 | 3/2 | 6/6 | 6/6 | 8/5 | 3/2 | 8/5 | 5/4 | 18/16 | 14/10 | 24/24 | 18/15 | 36/36 | 18/15 |
3 (1") | 3I(M32x1,5) | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 | 1/1 | 2/1 | 2/1 | 3/3 | 3/3 | 5/4 | 2/1 | 5/4 | 4/3 | 12/10 | 9/8 | 18/18 | 14/12 | 22/20 | 12/10 |
4 (1 1/4") | 4I(M40x1,5) | - | - | 1/1 | 1/1 | 2/2 | 1/1 | 1/1 | 1/1 | 2/2 | 2/2 | 3/3 | 1/1 | 3/3 | 2/2 | 8/8 | 6/5 | 12/12 | 8/8 | 16/12 | 8/8 |
5 (1 1/2") | 5I(M50x1,5) | - | - | - | - | - | - | 1/- | 1/- | 2/2 | 2/2 | 3/- | 1/- | 3/- | 2/- | 6/5 | 4/4 | 8/8 | 6/6 | 10/10 | 6/5 |
6 (2") | 6I(M63x1,5) | - | - | - | - | - | - | - | - | 1/1 | 1/1 | - | - | - | - | 3/3 | 2/2 | 6/4 | 3/3 | 6/6 | 3/3 |
7 (2 1/2") | 7I(M75x1,5) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 2/2 | 1/1 | 4/2 | 2/2 | 4/4 | 2/2 |
8 (3") | 8I(M90x1,5) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 2/2 | 1/1 | 2/2 | 2/2 | 4/4 | 2/2 |
| Опросный лист по типовым взрывозащищенным коробкам серии SA | Опросный лист по нетиповым и нестандартным взрывозащищенным коробкам серии SA | Выбор типа коробки и формирование заказа | |||||||
Готовые стандартные комплектации взрывозащищенных соединительных коробок | Готовые типовые комплектации взрывозащищенных соединительных коробок | Готовые стандартные посты управления и индикации ЩОРВЕ из алюминиево-кремниевого сплава | |||||||
| Расчёт мощности обогревателя для электрообогреваемого шкафа...>> |
| ||||||||
МАРКИРОВКА Маркировка, наносимая на коробки, включает следующие данные: |  |
 |  | |||
 | ВАЖНО ЗНАТЬ При производстве взрывозащищенных коробок с установочными винтами с шестигранным углублением под ключ винты не должны выступать из отверстия под резьбу после затяжки винта согласно ГОСТ 30852.0-2002 (МЭК 60079-0:1998) п.п. 9.3.3 |
| ||
 |  |
ПРЕИМУЩЕСТВА – повышенная механическая прочность к ударам и вибрации |

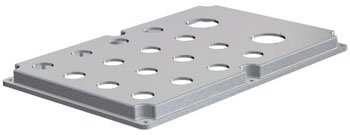

МЕХОБРАБОТКА КОРОБОК SA/SAG
 |  |  |
Взрывозащищенные коробки серии SA/SAG могут быть подвергнуты механической обработке, сверлению. Толщина стенок достаточна для нарезки резьбы различного типа (оговаривается при заказе) для присоединения кабельных вводов различных типов. Всего этого можно достичь даже и в относительно маленьких партиях, что делает изделия серии SA/SAG идеальными для производителей малого и среднего масштаба, которые смогут получить корпуса, изготовленные по своему заказу и с экономией средств. По согласованию возможно изготовление смотровых окон в крышке корпуса для установки приборов учета и визуального контроля. |  |
Типоразмер | SA090907 | SA111108 | SA171108 | SA141410 | SA202012 | SA301410 | SA302310 | SA302318 | SA473018 | SA623018 | |||||||||||
М (для резьбы RC, R ISO 7/1) | М (для резьбы ISO 965 Metric) | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B | A | B |
1 (1/2") | 1I(M20x1,5) | 1/1 | 1/1 | 2/1 | 2/1 | 5/3 | 2/1 | 4/4 | 4/4 | 8/8 | 8/8 | 12/12 | 4/4 | 12/12 | 8/6 | 24/24 | 16/16 | 40/32 | 24/24 | 48/42 | 24/24 |
2 (3/4") | 2I(M25x1,5) | 1/1 | 1/1 | 1/1 | 1/1 | 3/3 | 1/1 | 3/2 | 3/2 | 6/6 | 6/6 | 8/5 | 3/2 | 8/5 | 5/4 | 18/16 | 14/10 | 24/24 | 18/15 | 36/36 | 18/15 |
3 (1") | 3I(M32x1,5) | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 | 1/1 | 2/1 | 2/1 | 3/3 | 3/3 | 5/4 | 2/1 | 5/4 | 4/3 | 12/10 | 9/8 | 18/18 | 14/12 | 22/20 | 12/10 |
4 (1 1/4") | 4I(M40x1,5) | - | - | 1/1 | 1/1 | 2/2 | 1/1 | 1/1 | 1/1 | 2/2 | 2/2 | 3/3 | 1/1 | 3/3 | 2/2 | 8/8 | 6/5 | 12/12 | 8/8 | 16/12 | 8/8 |
5 (1 1/2") | 5I(M50x1,5) | - | - | - | - | - | - | 1/- | 1/- | 2/2 | 2/2 | 3/- | 1/- | 3/- | 2/- | 6/5 | 4/4 | 8/8 | 6/6 | 10/10 | 6/5 |
6 (2") | 6I(M63x1,5) | - | - | - | - | - | - | - | - | 1/1 | 1/1 | - | - | - | - | 3/3 | 2/2 | 6/4 | 3/3 | 6/6 | 3/3 |
7 (2 1/2") | 7I(M75x1,5) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 2/2 | 1/1 | 4/2 | 2/2 | 4/4 | 2/2 |
8 (3") | 8I(M90x1,5) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 2/2 | 1/1 | 2/2 | 2/2 | 4/4 | 2/2 |
|
Готовые стандартные посты управления и индикации ЩОРВЕ из алюминиево-кремниевого сплава | Готовые стандартные комплектации взрывозащищенных соединительных коробок | Готовые типовые комплектации взрывозащищенных соединительных коробок | |||||
Элементы управления и индикации ExdeIICU с полимерным основанием | Элементы управления и индикации ExdeIICU с металлическим основанием повышенной прочности | Типовые конструкции взрывобезопасных рам для установки взрывозащищенного оборудования |
КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ КОРОБОК SA/P
ООО «КОРТЕМ-ГОРЭЛТЕХ» производит кабельные вводы для всех видов соединений с различными типами резьбы. Широкий диапазон выпускаемых кабельных вводов позволяет решать всевозможные задачи по подсоединению различного типа небронированных и бронированных кабелей, кабелей с оплеткой, металлорукавов и трубной проводки в корпуса электротехнических аппаратов. Материал изготовления и специальные покрытия позволяют использовать наши кабельные вводы во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды. Кабельные вводы устойчивый к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам. С полным ассортиментом кабельных вводов можно ознакомиться в разделе сайта «Взрывозащищенные кабельные вводы» |
