Электротехническое взрывозащищенное оборудование

код	код	код
QFM999R08U60010	QFM999R08U60011	QFM999R08U60012
назначение	назначение	назначение
Инструмент для обжима кабельных наконечников с сечением 0,14...6 мм2, с пластиковыми втулками или без пластиковых втулок, и двойных наконечников с сечением 0,5...4 мм2	Инструмент для обжима кабельных наконечников  с пластиковыми втулками или без пластиковых втулок, с сечением  6...16 мм2	Инструмент для обжима кабельных наконечников  с пластиковыми втулками или без пластиковых втулок, с сечением  25, 35 и 50 мм2
преимущества	преимущества	преимущества
Всего один паз для всех сечений наконечников Поворотный зажим для вставки наконечников Подача наконечников спереди или сбоку Инструмент можно раскрыть в любой момент при обжиме Специальный храповик для качественного обжима Продолжительный срок службы	Три паза Инструмент можно раскрыть в любой момент при обжиме Подача наконечников сбоку Специальный храповик для качественного обжима Продолжительный срок службы	Три паза Инструмент можно раскрыть в любой момент при обжиме Подача наконечников сбоку Специальный храповик для качественного обжима Продолжительный срок службы

Ошибки при обжиме в случае неправильного подбора наконечника и провода.
Даже хороший инструмент не может правильно работать при неверном подборе наконечника для кабеля. Может быть и так, что и провод, и наконечник высокого качества, но их неправильный подбор не дает качественного обжима. Иногда технологические отклонения при производстве провода и наконечника накладываются друг на друга, и обжим получается некачественным. Разумеется, для взрывозащищенного электрооборудования, следует использовать провода и наконечники только высокого качества.

Правильный обжим гильзовых наконечников
	Изоляция провода должна плотно заходить в пластиковую втулку. Трубка наконечника должна полностью заполняться жилами кабеля. Провод должен, в зависимости от сечения, выступать из трубки от 0 до 0,5мм. Примечание: После однократного зажима провода в кабельном наконечнике в клеммном зажиме  взрывозащищненного оборудования ООО «КОРТЕМ-ГОРЭЛТЕХ» при усилии затягивания согласно МЭК 60947.1 гильза не должна разрываться.
Вид с торца

	Типовые ошибки при обжиме наконечников
	• Трещины на трубках наконечника • Разрывы гильзы наконечника • Несимметричный обжим • Сильные наплывы по граням после обжима • Гильза не заполнена проводом полностью • Отдельные жилки выбиваются из наконечника • Отдельные жилки раздавлены и порваны • Повреждена пластиковая втулка наконечника • Неизолированный провод торчит из пластиковой втулки • Трубка изогнута после обжима

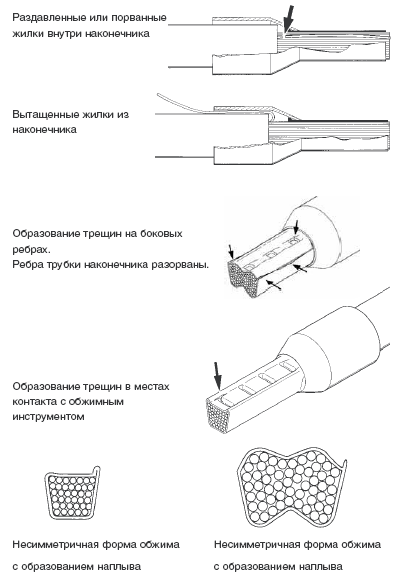

	Неправильный обжим гильзовых наконечников
	• Образование трещин в местах контакта с обжимным инструментом • Раздавленные или порванные жилки внутри наконечника • Вытащенные жилки из наконечника • Образование трещин на боковых ребрах • Ребра трубки наконечника разорваны • Несимметричная форма обжима с образованием наплыва
