ОБЛАСТЬ ПРИМЕНЕНИЯ

Бирки маркировочные применяются для маркировки проводов и кабелей. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. На открыто проложенных кабелях и на кабельных коробках должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50-70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых коробок, в колодцах и камерах блочной канализации, а также у каждой соединительной коробки. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной коробки (муфты). На улице, в сырых помещениях и под землей следует применять бирки только из пластмассы. ООО «КОРТЕМ-ГОРЭЛТЕХ» производит бирки из светящегося в темноте пластика. Пластик способен накапливать свет и впоследствии светиться в темноте длительное время. Обозначения на бирках с надписями заказчика по тех заданию выполняем выполнять фрезерованием, что позволяет сохранять надписи в местах с химически активной средой и под землей. Для кабелей, проложенных в других условиях, обозначения допускается наносить надписи самостоятельно заказчиком несмываемым маркером по пластику. Бирки должны быть закреплены на кабелях нержавеющей проволокой диаметром 1-2 мм, или пластмассовым хомутом.

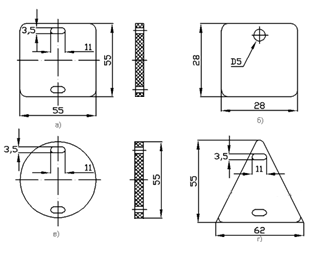

Бирка для маркировки силовых кабелей больших диаметров до 1 кв. (рис. а) Бирка для маркировки силовых кабелей небольших диаметров до 1 кв. (рис. б) Бирка для маркировки силовых кабелей более 1 кв. (рис в) Бирка для контрольных кабелей (рис г)
