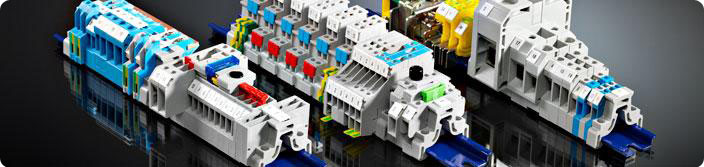

Электротехническое взрывозащищенное оборудование



КОНСТРУКТИВНЫЕ МАТЕРИАЛЫ

Изоляционный материал:

Компания ООО «КОРТЕМ-ГОРЭЛТЕХ» использует клеммные зажимы, где применен в качестве изоляционного материала для токоведущих частей преимущественно полиамид. Полиамид был испытан почти всеми международными лабораториями, и в течение 40 лет оправдал себя на практике применения в клеммных зажимах. Превосходная стабильность по отношению к блуждающим токам дает возможность уменьшать искровые промежутки и интервалы по блуждающим токам, что в свою очередь позволяет создавать малогабаритные блоки.

Впитываемая из окружающей среды влага, в среднем до 2,5%, связывается с химической структурой полиамида, и придает ему оптимальную эластичность и изломоустойчивость.

Компания ООО «КОРТЕМ-ГОРЭЛТЕХ» старается комплектовать клеммными зажимами из модифицированного полиамида, не содержащего примесей галогенов, фтороуглеводородов, силиконов, асбеста, кадмия и формальдегида. Полиамид представляет собой коррозионно нейтральный, тяжело воспламеняемый материал, с самопогасающими свойствами и тепловой стабильностью при длительной температурной нагрузке (верхний предел +200°C нижний -60°C).

Базисная стабилизация дает на практике достаточную защиту от озона и ультрафиолетовых лучей на протяжение многих лет. Такими же хорошими являются и показатели атмосферной устойчивости. Полиамид проявил себя отлично и в тропических условиях. Части, прессуемые из полиамида устойчивы по отношению к термитам и не являются источниками кислорода или других биогенных элементов, способствующих размножению микроорганизмов. Анаэробные почвенные бактерии, также как и грибки плесени и энцимы, не оказывают никакого отрицательного воздействия на этот материал. По отношению к горючим веществам, главным образом маслам и жирам, а также очистительным средствам, таким как алкоголь, фреон, тетрахлоруглеводороды, этот изоляционный материал проявляет исключительную стабильность. Кислотоустойчивость материала зависит от вида кислоты и ее концентрации (информацию можно получить по запросу).

Контактные материалы:

• Phоеnix, Cabur - медноцинковый сплав покрытие не требуется (Высокая электропроводнось, низкое переходное сопротивление)

Weidmuller – сталь с покрытием (Оптимальная электропроводность для среднего переходного сопротивления)

Wago – электролитная медь с оловянно-свинцовым покрытием для контактной поверхности (Высокая электропроводность, средние переходное сопротивление)

Все контактные материалы обладают хорошей химической устойчивостью и инертностью по отношению к коррозион- ному растрескиванию, гарантирует долговременную коррозионную защиту.

В качестве материала для зажимной пружины применяет высококачественные, тщательно проверенные аустенитные хромникелиевые стали с высоким пределом прочности на растяжение, проявившие свою высокую коррозионную устойчивость в условиях многолетней эксплуатации. Они устойчивы по отношению к морскому воздуху, природному газу, а также к промышленным газам, таким как сероводород или сернистый газ. Эксплуатация этих материалов в течение многих десятилетий не выявила ни одного случая возникновения контактной коррозии между хромникелиевой пружинной стали и другими контактными материалами, в том числе и с подсоединяемыми медными проводниками.

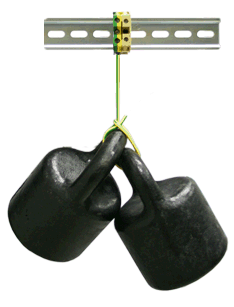

Все клеммные зажимы, поступившие к нам проходят дополнительные контрольных испытания.

Монтаж рекомендуется проводить при температуре не ниже -40°C.

		ТИП							Тип DIN-рейки					Производитель				РАЗМЕРЫ
CBD2	0,5-4		Х		X	24	800	сплав меди и цинка	Х	Х	Х			X				5,5	40,5	47
CBD4	0,5-6		Х		X	32	800	сплав меди и цинка	Х	Х	Х			X				6,5	44	52
CBD6	0,5-10		Х		X	41	800	сплав меди и цинка	Х	Х	Х			X				8	44	52
CBD10	0,5-16		Х		X	57	800	сплав меди и цинка	Х	Х	Х			X				10	44	55
CBD16	0,5-25		Х		X	76	800	сплав меди и цинка	Х	Х	Х			X				12	47	57
CBD35	0,5-35/50		Х		X	125	800	сплав меди и цинка	Х	Х	Х			X				16	52	60
CBD50	1,5-50/70		Х		X	150	800	сплав меди и цинка	Х	Х	Х			X				18	57	62
CBD70	1,5-95		Х		X	192	800	сплав меди и цинка	Х	Х	Х			X				20,5	62	71
DAS4/6 DAS4/6/Cl	0,2-6	Х			X	32	630	сплав меди и цинка	Х	Х	Х			X				6	64	62
DAS4/6/SS	0,2-6	Х			X	20	320	сплав меди и цинка	Х	Х	Х			X				6	80	62
НММ1	0,2-2,5	Х			X	17,5	500	сплав меди и цинка	Х	Х	Х			X				4,2	45	43
НММ2	0,2-4	Х			X	24	800	сплав меди и цинка	Х	Х	Х			X				5,2	50	37
НММ4	0,2-6	Х			X	32	800	сплав меди и цинка	Х	Х	Х			X				6,2	58	41
НММ6	0,2-10	Х			X	41	800	сплав меди и цинка	Х	Х	Х			X				8,2	62	44
ТЕО2	0,5-4		Х		X			сплав меди и цинка	Х	Х	Х			X				5,5	50	47
ТЕО4	0,5-6		Х		X			сплав меди и цинка	Х	Х	Х			X				6,5	49	52
ТЕ4	0,5-6		Х		X			сплав меди и цинка	Х	Х	Х			X				6,5	37	48
ТЕ6	0,5-10		Х		X			сплав меди и цинка	Х	Х	Х			X				8	42(52)	53
ТЕ10	0,5-16		Х		X			сплав меди и цинка	Х	Х	Х			X				10	44(47)	56
ТЕ16	0,5-25		Х		X			сплав меди и цинка	Х	Х	Х			X				12	46,5(47)	57,5
ТЕ50	1,5-50/70		Х		X			сплав меди и цинка	Х	Х	Х			X				18	57	63
ТЕ70	1,5-95		Х		X			сплав меди и цинка	Х	Х	Х			X				20,5	62	71
GPМ95BB			Х			232	1000	сплав меди и цинка	Х	Х	Х		X	X				38	110	117
GPM150BB			Х			309	1000	сплав меди и цинка	Х	Х	Х		X	X				42	140 (200)	81
GPM240BB			Х			415	1000	сплав меди и цинка	Х	Х	Х		X	X				52	154 (250)	89
GPM95BC			Х			232	1000	сплав меди и цинка	Х	Х	Х		X	X				32	140 (158)	81
GPM150BC			Х			309	1000	сплав меди и цинка	Х	Х	Х		X	X				42	140 (170)	81
GPM240BC			Х			415	1000	сплав меди и цинка	Х	Х	Х		X	X				52	154 (202)	89
GPМ95CC			Х			232	1000	сплав меди и цинка	Х	Х	Х		X	X				32	140	113
GPМ240CC			Х			415	1000	сплав меди и цинка	Х	Х	Х			X				42	140	134
GPМ150CC			Х			309	1000	сплав меди и цинка	Х	Х	Х			X				52	154	150
RN1					X			сплав меди и цинка	Х			Х		X				4,2	27	32
RN2					X			сплав меди и цинка	Х			Х		X				5	27	32
RP4					X			сплав меди и цинка	Х			Х		X				6	31	35
TR2					X			сплав меди и цинка	Х			Х		X				5	27	32
CDA70					X			сплав меди и цинка	Х	Х	Х			X				27	83	83
CDA120					X			сплав меди и цинка	Х	Х	Х			X				32	96	101
CDA185					X			сплав меди и цинка	Х	Х	Х			X				38	110	117
MPS2/SV	0,2-4		Х			18	500	сплав меди и цинка	Х	Х	Х			X				5,5	60
PCE4	0,2-6		Х		X	1	800	сплав меди и цинка	Х	Х	Х			X				6,5	71,5	74
DT2,5	0,25-2,5	Х						сплав меди и цинка	Х	Х	Х				X			5,2	48,5	36,5
QTC1,5	0,25-1,5	Х			X	10	600	сплав меди и цинка	Х	Х	Х				X			5,2	58,8	39,3
QTC2,5	0,5-2,5	Х			X			сплав меди и цинка	Х	Х	Х				X			6,2	62,6	39,3
MZB1,5	0,25-1,5	Х			X	15	600	сплав меди и цинка	Х	Х	Х	Х			X			5,2	32	30
EDM2	0,5-4		Х		X	24	800	сплав меди и цинка	Х	Х	Х			X				5,5	36	52
EDM4	0,5-6		Х		X	32	800	сплав меди и цинка	Х	Х	Х			X				6,5	42	57
EDM6	0,5-10		Х		X	32	800	сплав меди и цинка	Х	Х	Х			X				8	42	57
EDM10	0,5-16		Х		X	57	800	сплав меди и цинка	Х	Х	Х			X				10	42	57
EDM16	0,5-25		Х		X	76	800	сплав меди и цинка	Х	Х	Х			X				12	45	58
EDM25	0,5-50		Х		X	101	800	сплав меди и цинка	Х	Х	Х			X				16	52	64
EDM35	0,5-70		Х		X	125	800	сплав меди и цинка	Х	Х	Х			X				18,5	58	65
EDM70	0,5-95		Х		X	192	800	сплав меди и цинка	Х	Х	Х			X				21	62	58
ST1,5	0,25-1,5	Х			X	15	300	сплав меди и цинка	Х	Х					X			4,2	48,5	36,5
ST2,5	0,25-2,5	Х			X	20	600	сплав меди и цинка	Х	Х					X			5,2	48,5	36,8
ST4	0,25-4	Х			X	30	600	сплав меди и цинка	Х	Х					X			6,2	56	36,8
ST6	0,25-6	Х			X	50	600	сплав меди и цинка	Х	Х					X			8,2	69,5	43,5
ST10	0,25-10	Х			X	65	600	сплав меди и цинка	Х	Х					X			10	71,5	50,5
ST16	0,25-16	Х			X	85	600	сплав меди и цинка	Х	Х					X			12	80	51
ST35	2,5-35	Х			X	115	600	сплав меди и цинка	Х	Х					X			16	100	59
UT2,5	0,25-1,5		Х		X	20	600	сплав меди и цинка	Х	Х					X			5,2	46,9	47,5
UT4	0,25-4		Х		X	30	600	сплав меди и цинка	Х	Х					X			6,2	46,9	47,5
UT6	0,25-6		Х		X	50	600	сплав меди и цинка	Х	Х					X			8,2	46,9	47,5
UT10	0,5-10		Х		X	65	600	сплав меди и цинка	Х	Х					X			10,2	46,9	47,5
UT16	1,5-16		Х		X			сплав меди и цинка	Х	Х					X			12	52,8	54,8
UT35	1,5-35		Х		X			сплав меди и цинка	Х	Х					X			16	60,2	65,7
WDU2,5	2,5			Х	X	24	800	сталь с покры- тием	Х	Х						X		5	60	47
WDU4	6			Х	X	32	800	сталь с покры- тием	Х	Х						X		6	60	47
WDU6	10			Х	X	41	800	сталь с покры- тием	Х	Х						X		8	60	47
WDU10	16			Х	X	57	800	сталь с покры- тием	Х	Х						X		10	60	47
WDU16	25			Х	X	76	1000	сталь с покры- тием	Х	Х						X		12	60	63
WDU35	50			Х	X	125	1000	сталь с покры- тием	Х	Х						X		16	60	63
WDU70/95	95			Х	X	232	1000	сталь с покры- тием	Х	Х						X		27	132	108
WDU120/150	120			Х	X	269	1000	сталь с покры- тием	Х	Х						X		32	132	118
WDK2,5	2,5			Х	X	24	800	сталь с покры- тием	Х	Х						X		6	69	63
WDK4N	4			Х	X	32	800	сталь с покры- тием	Х	Х						X		6	60	64
ZDU1,5	1,5	Х				17,5	500	сталь с покры- тием	Х	Х						X		3,5	51,5	37
ZDU2,5	2,5	Х				24	800	сталь с покры- тием	Х	Х						X		5	59,5	39
ZDU4	4	Х				32	800	сталь с покры- тием	Х	Х						X		6	62	43,5
ZDU6	6	Х				41	800	сталь с покры- тием	Х	Х						X		8	65	45,5
ZDU10	10	Х				57	800	сталь с покры- тием	Х	Х						X		10	73,5	50,5
ZDU16	16	Х				76	800	сталь с покры- тием	Х	Х						X		12	82,5	51,5
ZDU35	35	Х				115	800	сталь с покры- тием	Х	Х						X		16	100	60
ZDK2,5	2,5	Х				20	800	сталь с покры- тием	Х	Х						X		5	79	54
WPE2,5	2,5			Х				сталь с покры- тием	Х	Х						X		5	60	47
WPE10	10			Х				сталь с покры- тием	Х	Х						X		10	60	47
WPE16	16			Х				сталь с покры- тием	Х	Х						X		12	60	63
WPE35N	35			Х				сталь с покры- тием	Х	Х						X		16	66	51
SAK2,5	2,5	Х			X	21	690	сталь с покры- тием	Х	Х						X		6,1	44,5	42,5
SAK4	4	Х			X	28	690	сталь с покры- тием	Х	Х						X		6,5	42	47,5
SAK6	6	Х			X	36	690	сталь с покры- тием	Х	Х						X		8	40	47,5
SAK10	10	Х			X	50	690	сталь с покры- тием	Х	Х						X		10	41,5	47,5
SAK16	16	Х			X	66	690	сталь с покры- тием	Х	Х						X		12	50	53,5
SAK35	35	Х			X	109	690	сталь с покры- тием	Х	Х						X		18	58	63,5
UKN2,5	0,2-4	Х						сплав меди и цинка	Х	Х					X			6,2	43,5	42
UKN5	0,2-6	Х						сплав меди и цинка	Х	Х					X			6,2	43,5	47
UKN6N	0,2-10	Х						сплав меди и цинка	Х	Х					X			8,2	43,5	47
UKN10N	0,2-16	Х						сплав меди и цинка	Х	Х					X			10,2	43,5	47
UKN16N	2,5-25	Х						сплав меди и цинка	Х	Х					X			12,2	43,5	62
UKN35	0,75-50	Х						сплав меди и цинка	Х	Х					X			15,2	50	62
TOPJOBS 2001-1201	0,5-2,5	Х				18	800	медь		Х							Х	4,2	48,5	33
TOPJOBS 2001-1202	0,5-2,5	Х				18	800	медь		Х							Х	4,2	48,5	33
TOPJOBS 2001-1203	0,5-2,5	Х				18	800	медь		Х							Х	4,2	48,5	33
TOPJOBS 2001-1204	0,5-2,5	Х				18	800	медь		Х							Х	4,2	48,5	33
TOPJOBS 2001-1206	0,5-2,5	Х				18	800	медь		Х							Х	4,2	48,5	33
284-621	35					125	800	медь		Х							Х	17,5	89	39,5

АЛГОРИТМ ВЫБОРА КЛЕММНЫХ ЗАЖИМОВ

Для изделий с защитой Exe клеммные зажимы должны быть исполнения Exe, для изделий Exia – исполнения Exia.

Клеммный зажим должен соответствовать сечению провода (для пружинного клеммника – типу зажима).

Необходимо учитывать максимальное напряжение и ток подключаемого проводника.

Необходимо учесть тип DIN-рейки (особенно когда необходимо устанавливать различные клеммные зажимы рядом).

Для коробок с защитой Exe и Exia рекомендуется использовать клеммные зажимы с проводником из сплава меди и цинка, так как они имеют наименьшую рассеиваемую мощность.

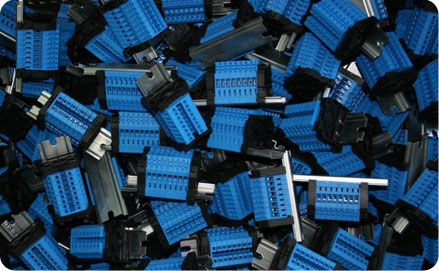

Exia клеммы Специальных требований к Exia клеммным зажимам не применяются, т.к. они предназначены для ограниченных токов и напряжений. Защиту обеспечивают искробезопасные барьеры. Голубой цвет RAL 5015 применяется для маркировки искробезопасных цепей. Требуется постоянный контроль за работоспособностью искробезопасных барьеров, а так же за целостностью кабелей с искробезопасными цепями. Важно чтобы искробезопасные цепи не пересекались с обычными цепями. Клеммные зажимы Exia должны быть расположены на расстоянии не менее 50мм от клеммных зажимов с не искробезопасными цепями. Цена на искробезопасные барьеры напрямую зависит от их надежности. Не покупайте низкокачественные изделия.

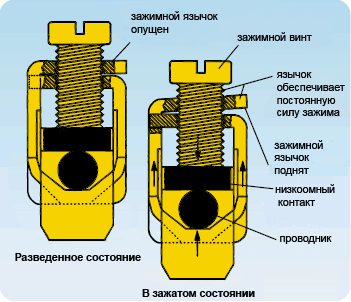

Винтовая EXE клемма Корпус клетки и прижимной винт позволяют создать высокое усилие зажима провода, требуемое для обеспечения надежного и долговременного контакта. Зажимной механизм прижимает подключаемый провод к токоведущей шине. В итоге контакт провода и клеммы получается герметичным и устойчивым к ударам и вибрациям. Клеммы защищены от вибрации. При завинчивании прижимного винта стальной корпус прижимной клеммы деформируется, и верхний зажимной язычок отходит от корпуса клетки. Верхний зажимной язычок обеспечивает постоянную сиду зажима, работая аналогично пружинной шайбе. Пружинящий механизм надежно держит подключаемый провод, что устраняет необходимость подтягивания винтов в процессе эксплуатации.

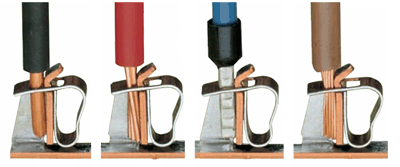

Пружинный EXE зажим В пружинных клеммах разделены функции между механическим прижимом и электрическим контактом. Пружина прижимает провод к токоведущей шине. Пружинные клеммы не нуждаются в обслуживании. Применение пружинных  клемм позволяет значительно сократить время монтажа по сравнению с винтовым типом подсоединения.  Для рудничного, судового, военного, передвижного оборудования и оборудования среднего машиностроения не рекомендуется применять пружинные клеммы.

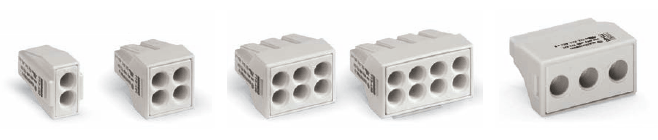

Пружинно штекерное подключение В клеммах с прямым штекерным подключением одножильный изолированный провод вставляется в клемму подобно штекеру измерительного прибора. Монтаж предельно быстрый и простой, не требует применения никакого инструмента. Контакт в штекерной клемме получается надежным, герметичным и вибростойким. При применении гильзового кабельного наконечника в штекерную клемму можно без проблем подключить многожильный гибкий провод. Пружина и направляющая клетка гарантируют прижим провода к медной токоведущей шине с усилием много большим, чем в традиционных пружинных клеммах. Благодаря малым габаритам, пружинно штырьковое подключение нашло применение в клеммных коробках под трубную проводку. Применение пружинно штекерных  клемм позволяет значительно сократить время монтажа по сравнению с винтовым типом подсоединения.  Для рудничного, судового, военного, передвижного оборудования и оборудования среднего машиностроения не рекомендуется применять пружинно штекерныхе клеммы. Применение наконечников При использовании наконечников, многожильный провод всегда должен быть сильно обжат, чтобы избежать проникновения газов и обеспечить вибростойкое надежное соединение.  Разумеется, для взрывозащищенного электрооборудования, следует использовать провода , наконечники и инструмент для обжима наконечников ,  только высокого качества. Даже хороший инструмент не может правильно работать при неверном подборе наконечника для кабеля. Может быть и так, что и провод, и наконечник высокого качества, но их неправильный подбор не дает качественного обжима. Иногда технологические отклонения при производстве провода и наконечника накладываются друг на друга, и обжим получается некачественным. Инструмент для снятия изоляции        Инструмент для обжима наконечников        Кабельные наконечники с пластиковой изолирующей втулкой одинарные и двойные

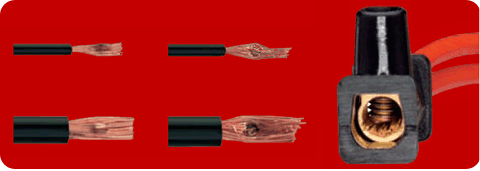

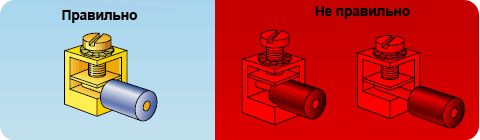

ЗАЖИМЫ И СОЕДИНЕНИЯ НЕ СООТВЕТСТВУЮЩИЕ ЗАЩИТЕ ВИДА "е"

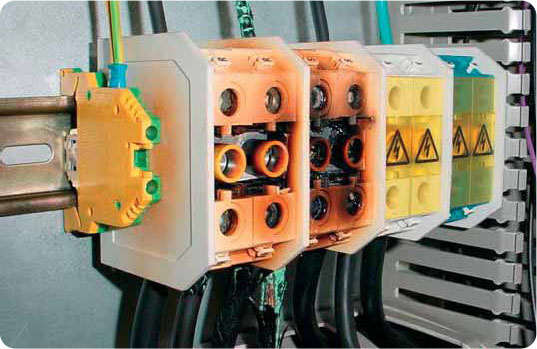

При нарушении контакта или увеличении сопротивления на клеммных зажимах в результате неправильного монтажа или коррозии при эксплуатации устройства с видом защиты «е» становятся ОПАСНЫМИ для применения. Необходимо периодически  проверять и поддерживать в корректном состоянии электрические соединения в Ехе оборудовании. Уровень взрывозащиты на Ехе оборудование устанавливается в РФ – «2» (соответствует зоне 2). В Европе согласно ATEX можно применять данное оборудование в 1-ой зоне. Применение в РФ оборудования с видом защиты  «е» в 1-ой зоне частично ограничено (например на объектах нефтегазового комплекса).
ВАЖНО ЗНАТЬ: согласно правил безопасности ПБ для нефтегазового комплекса в 1-ой зоне необходимо использовать клеммные коробки с видом защиты Exd.
