Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности

Одним из отличий взрывозащищенных изделий  ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления серии М дает возможность работать в рукавицах (Важно при работе на улице при низких температурах). Элементы индикации серии М имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал прибольшом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещениястандартного  исполнения, а так же  типового исполнения, по требованию заказчика. По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп. На крышке корпуса шкафа управления могут быть размещены следующие стандартные  элементы:

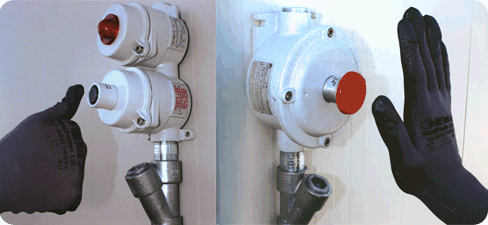

. Большой размер элементов управления серии М дает возможность работать в рукавицах (Важно при работе на улице при низких температурах)

  ВАЖНО ЗНАТЬ

Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Приложение 1. Основные требования к безопасности машин и оборудования. Пункт 15 :

«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»

Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах  или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо.



1. КНОПКА БЕЗ ФИКСАЦИИ

ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0429
Кнопка без фиксации M0429

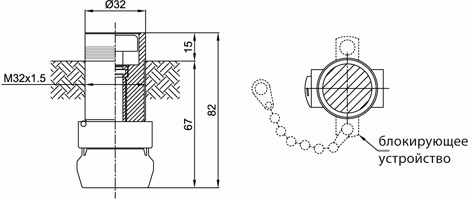

Кнопка без фиксации M0429
*При заказе добавить /L для выбора опции запирания
M-0427
Кнопка двойная без фиксации M0427

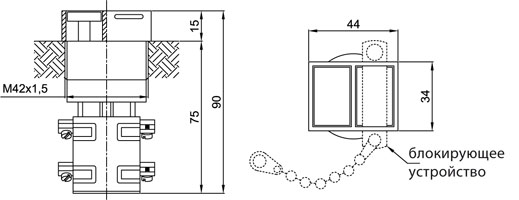

Кнопка двойная без фиксации M0427

*При заказе добавить /L для выбора опции запирания
M-0117 Кнопка без фиксации Кнопка без фиксации

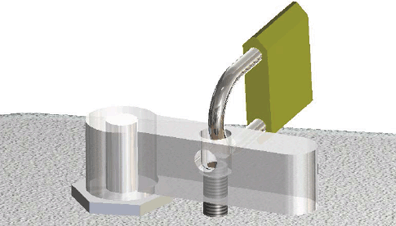

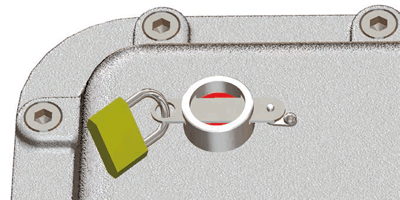

Опция запирания M-0429/L

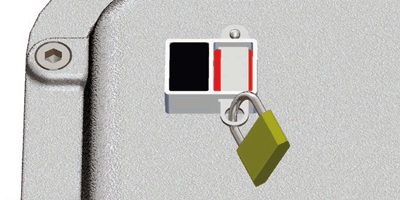

Опция запирания M-0427/L

ТИП
МАКСИМАЛЬНОЕ
НАПРЯЖЕНИЕ, В
МАКСИМАЛЬНО-
ДОПУСТИМЫЙ
ТОК, А
НОМИНАЛЬНЫЙ
РАБОЧИЙ ТОК, А
РЕЗЬБА
КОНТАКТЫ
УСТАНОВКА
ВОЗМОЖНЫЕ
ЦВЕТА
M-0429V
~690
600
16
10
М32 х 1,5
два модуля *
ЕЗХ10 (1н.о.)
+
ЕЗХ01 (1н.з.)
CCFE
AQS
CCA...C
зеленый
M-0429G
желтый
M-0429R
красный
M-0429N
черный
M-0429I
белый
M-0429B
синий
M-0427
M42x1,5
стандартные
красная и черная
M-0117R - - -
М32 х 1,5
 -
красный
M-0117N черный

*комбинация по умолчанию.

**черный, зеленый, красный, желтый, белый.

Следует обратить внимание, что к толкателю кнопки есть возможность присоединить до 6 контактных модулей в различных комбинациях. При изготовлении кнопок используется алюминий, нержавеющая сталь и поливинилхлорид, что обеспечивает высокую устойчивость к механическим повреждениям и к коррозии.

ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
М-0587
Пусковая кнопка с ключом с возможностью запирания в положении ВЫКЛ.		 Пусковая кнопка М-0588 с ключом с возможностью запирания в положении ВКЛ/ВЫКЛ. Пусковая кнопка М-0588 с ключом с возможностью запирания в положении ВКЛ/ВЫКЛ.
М-0588
Пусковая кнопка с ключом с возможностью запирания в положении ВКЛ/ВЫКЛ.

Тип
Макс. напряжение, В
Макс. допуст. ток, А
Ном. рабочий ток, А
Резьба
Контакты
Установка
М-0587
600
16
10
М32x1,5
стандартные
CCFE
AQS
CCA...C
М-0588



2. КНОПКА С ЛАМПОЙ (КНОПКА С ИНДИКАЦИЕЙ)

ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0428
Кнопка с индикацией M0428
Кнопка с индикацией M0428

ТИП
МАКСИМАЛЬНОЕ
НАПРЯЖЕНИЕ, В
МАКСИМАЛЬНО-
ДОПУСТИМЫЙ
ТОК, А
НОМИНАЛЬНЫЙ
РАБОЧИЙ ТОК, А
РЕЗЬБА
КОНТАКТЫ
УСТАНОВКА
ВОЗМОЖНЫЕ
ЦВЕТА
M-0428V кнопка
~690
600
 лампа
~250
250
16
10
М42 х 1,5
три модуля ЕЗХ10 (1н.о.)+
ЕЗХ01 (1н.з.)+
модуль подключ. лампы(Е3)*
CCFE
AQS
CCA...C
зеленый
M-0428G
янтарный
M-0428R
красный
M-0428I
белый
M-0428B
синий

*В данном случае модуль подключения ламп E3 может быть установлен только один.



3. СИГНАЛЬНЫЕ ЛАМПЫ, ПОЛУПРОВОДНИКОВЫЕ ИНДИКАТОРЫ

Корпуса сигнальных ламп серии M0457… изготовлены из поливинилхлорида.
Характеризуются простотой установки. В корпус сигнальной лампы устанавливается лампа или светодиод с цоколем ВА9s.
Энергопотребление 20mA, приблизительно 50 000 часов работы.
ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0457
Сигнальные лампы M0457
Сигнальные лампы M0457

Cигнальная лампа с тремя сверхъяркими светодиодами,
энергопотребление 20mA, приблизительно 50 000 часов работы.
ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0457/1
Сигнальные лампы M04571
Сигнальные лампы M04571

EXDE сигнальная лампа с тремя сверхъяркими светодиодами
Изготавливается с одной или двумя цепями индикации (по требованию / DUAL).
Энергопотребление 20mA, приблизительно 50 000 часов работы. Взрывозащищенная светодиодная сигнальная лампа серии М0459... содержит группу светодиодов и изготавливается на напряжения переменного тока 24, 110, 230 В и напряжение постоянного тока 24В с одной или двумя цепями индикации (по требованию / DUAL).
ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0459
Сигнальные лампы M0459
Сигнальные лампы M0459

Exd сигнальная лампа со сверхъярким светодиодом
Энергопотребление 20mA, приблизительно 50 000 часов работы. Взрывозащищенные индикаторы серии M0487 применяются только для вспомогательной индикации работы бесперебойных источников питания.
ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0487
Сигнальные лампы M0487
Сигнальные лампы M0487

ТИП
РЕЗЬБА
ЦОКОЛЬ
УСТАНОВКА
ВОЗМОЖНЫЕ ЦВЕТА
M-0457V
М32 х 1,5
BA9S
CCFE
AQS
CCA...C
зеленый
M-0457G
янтарный
M-0457R
красный
M-0457I
белый
M-0457B
синий
M-0457/1V
встроенный
светодиод
зеленый
M-0457/1G
янтарный
M-0457/1R
красный
M-0457/1I
белый
M-0457/1B
синий

ТИП
НАПРЯЖЕНИЕ, В
РЕЗЬБА
ЦОКОЛЬ
УСТАНОВКА
ВОЗМОЖНЫЕ ЦВЕТА
M-0459V
24B
~24B
~110B
~220B
М38 х 1,5
встроенный
светодиод
SA
CCFE
AQS
CCA...C
зеленый
M-0459G
янтарный
M-0459R
красный
M-0459I
белый
M-0459B
синий
M-0487R
менее 3В
M16x1,5
красный
M-0487V
зеленый
M-04871
двухцветный

Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:

Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.



4. АВАРИЙНЫЕ КНОПКИ

ТИП
ВНЕШНИЙ ВИД
ЧЕРТЕЖ
M-0430
Аварийные кнопки M0430
M-0445
Аварийные кнопки M0445
M-0447
Аварийные кнопки M0445
M-0446
Аварийные кнопки M0446

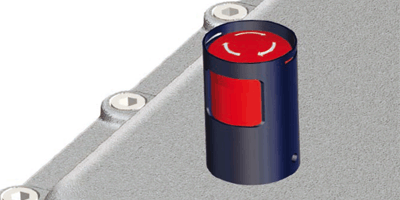

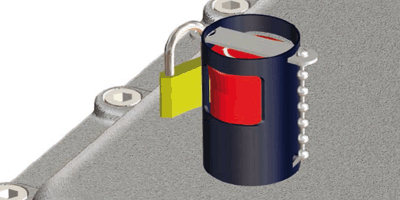

Защита от случайного нажатия /L

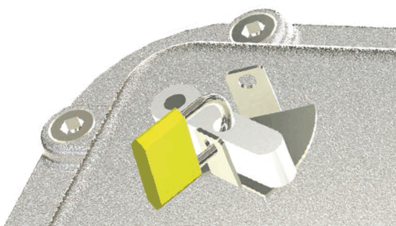

Опция запирания M-0445//L

ТИП
ОПИСАНИЕ
МАКСИМАЛЬНОЕ
НАПРЯЖЕНИЕ, В
МАКСИМАЛЬНО-
ДОПУСТИМЫЙ
ТОК, А
НОМИНАЛЬНЫЙ
РАБОЧИЙ ТОК, А
РЕЗЬБА
КОНТАКТЫ
УСТАНОВКА
M-0430
“грибок“ без фиксации
~690
600
16
10
М32 х
1,5
два модуля *
EЗХ10 (1н.о.)
+
ЕЗХ01 (1н.з.)
CCFE
AQS
CCA...C
M-0447 “грибок“ без фиксации
M-0445
“грибок“ с фиксацией,
отпирание вращением
M-0446
“грибок“ с фиксацией,
отпирание ключом

*Комбинация по умолчанию

5. АКСЕССУАРЫ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

5.1. ЛАМПЫ НАКАЛИВАНИЯ, НЕОНОВЫЕ ЛАМПЫ, СВЕТОДИОДЫ (ПОСТАВЛЯЮТСЯ ПО ТРЕБОВАНИЮ)

LAMP BA9S
LAMP-BA9S-LED
Лампа индикационная LAMP BA9S

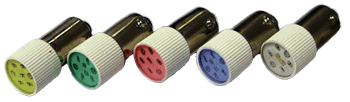

Лампа индикационная LAMP-BA9S-LED

ТИП
ОПИСАНИЕ
ЦОКОЛЬ
LAMP BA9S 6В Лампа накаливания 6В
BA 9s
LAMP BA9S 12В Лампа накаливания 12В
LAMP BA9S 24В Лампа накаливания 24В
LAMP BA9S 36В Лампа накаливания 36В
LAMP BA9S 48В Лампа накаливания 48В
LAMP BA9S 60В Лампа накаливания 60В
LAMP BA9S 110В Лампа накаливания 110В
LAMP BA9S NEON 127В Неоновая лампа ~110-127В
LAMP BA9S NEON 240В Неоновая лампа ~220-240В
LAMP-BA9S-LED-З-12В Светодиодная лампа, цвет зеленый, ~/12В
LAMP-BA9S-LED-З-24В Светодиодная лампа, цвет зеленый, ~/24В
LAMP-BA9S-LED-З-110В Светодиодная лампа, цвет зеленый, ~/110-130В
LAMP-BA9S-LED-З-220В Светодиодная лампа, цвет зеленый, ~/200-240В
LAMP-BA9S-LED-Ж-12В Светодиодная лампа, цвет желтый, ~/12В
LAMP-BA9S-LED-Ж-24В Светодиодная лампа, цвет желтый, ~/24В
LAMP-BA9S-LED-Ж-110В Светодиодная лампа, цвет желтый, ~/110-130В
LAMP-BA9S-LED-Ж-220В Светодиодная лампа, цвет желтый, ~/-240В
LAMP-BA9S-LED-К-12В Светодиодная лампа, цвет красный, ~/12В
LAMP-BA9S-LED-К-24В Светодиодная лампа, цвет красный, ~/24В
LAMP-BA9S-LED-К-110В Светодиодная лампа, цвет красный, ~/110-130В
LAMP-BA9S-LED-К-220В Светодиодная лампа, цвет красный, ~/200-240В
LAMP-BA9S-LED-С-12В Светодиодная лампа, цвет синий, ~/12В
LAMP-BA9S-LED-С-24В Светодиодная лампа, цвет синий, ~/24В
LAMP-BA9S-LED-С-110В Светодиодная лампа, цвет синий, ~/110-130В
LAMP-BA9S-LED-С-220В Светодиодная лампа, цвет синий, ~/200-240В
LAMP-BA9S-LED-Б-12В Светодиодная лампа, цвет белый, ~/12В
LAMP-BA9S-LED-Б-24В Светодиодная лампа, цвет белый, ~/24В
LAMP-BA9S-LED-Б-110В Светодиодная лампа, цвет белый, ~/110-130В
LAMP-BA9S-LED-Б-220В Светодиодная лампа, цвет белый, ~/-240В

5.2. МОДУЛЬ ПАТРОНА ДЛЯ КНОПОК С ИНДИКАЦИЕЙ ТИПА M0428

ТИП
ОПИСАНИЕ
МАКСИМАЛЬНОЕ
РАБОЧЕЕ
НАПРЯЖЕНИЕ, В
УСТАНОВКА
E3
Модуль патрона для ламп,
светящихся кнопок.
Цоколь ВА9s.
~250
250
M0428

Модуль патрона ламп E3 может быть установлен только один на кнопку типа M0428.
Сечение подключаемого провода 2х2,5 или 1х4 мм2.

5.3. КОНТАКТНЫЕ БЛОКИ ТИПА Е3Х

E3X
E3GOLD
Контактные блоки
Контактные блоки

ТИП
ОПИСАНИЕ
НОМИНАЛЬНОЕ
МАКСИМАЛЬНОЕ
НАПРЯЖЕНИЕ, В
МАКСИМАЛЬНО-
ДОПУСТИМЫЙ
ТОК, А
НОМИНАЛЬНЫЙ
ТОК, А
СКОРОСТЬ
КОММУТАЦИИ,
ОПЕРАЦИИ/ЧАС
УСТАНОВКА
E3X10
Контакты для кнопок
(открытый контакт, 1но).
Посеребренные контакты.
~690
600
16
10
6000
M0429...
M0428...
M0430
M0445
M0447
M0446
E3X01
Контакты для кнопок (1нз).
Посеребренные контакты.
E3GOLD10
Контакты для кнопок (1но).
Позолоченные контакты
Согласуется при
поставке
E3GOLD01
Контакты для кнопок (1нз).
Позолоченные контакты

Посеребренные или позолоченные контакты обеспечивают низкое значение переходного сопротивления и отсутствие сваривания контактов. Сечение подключаемого провода до 2х2,5мм2 или 4мм2.
Простота монтажа контактных блоков.
Самоочищающиеся контакты.
По умолчанию кнопки поставляются с двумя контактами: 1но+1нз, по требованию - другое сочетание (2но или 2нз).
E3X10 и E3X01 могут устанавливаться на одну кнопку до 6 штук.

5.4. ПЕРЕКЛЮЧАТЕЛИ

АКСЕССУАРЫ ПЕРЕКЛЮЧАТЕЛЕЙ (для CCFE, AQS, CCA...C)

Контактный блок
(номинальный ток 10А, 16А, 40А и 63А)
Универсальный ключ М-093 М32х1,5
Контактный блок
Универсальный ключ

Коды подсоединяемых контактных блоков: SEA1, SEA2, SEA10, A1…A4, U1 … U4, URR1, URR2.

Количество коммутационных положений ключа: зависит от подсоединяемых контактов переключателей.

Переключение из положения в положение осуществляется в принудительном порядке поворотом ключа в замке. Извлечь/вставить ключ возможно только в положении В (см. технические параметры переключателей, диаграммы).

ОБОЗНАЧЕНИЕ
ПЕРЕКЛЮЧАТЕЛЯ
НОМ.
ТОК,
А
СХЕМА
КОЛ-ВО
ПОЛЮСОВ,
ШТ
ФУНКЦИЯ
ДИАГРАММА
SEA1/10E+Z16/10
10
1Х
1
«ПУСК-0-СТОП»
с возвратом
из «ПУСК» и «СТОП» в «0»
SEA10/10E+Z16
1R
1
«ПУСК-0-СТОП»
с возвратом
из «ПУСК» в «0»
WS1-10E
1Z
1
Два фиксированных
положения
WS2-10E
2Z
2
WS3-10E
3Z
3
A1-10E
1I
1
Выключатель
«ВКЛ»-«ВЫКЛ»
A2-10E
2I
2
A3-10E
3I
3
A4-10E
4I
4
U1-10E
1C
1
Три фиксированных
положения
U2-10E
2C
2
U3-10E
3C
3
URR 1-10E+Z16
1W
1
Три положения с
возвратом в B
URR 2-10E+Z16
2W
2
SEA2/10E+Z16
1Y
1
Пять положений
с пружинным возвратом
AR1/10E+Z16
1M
1
Два положения с
возвратом в А
A1-16E
16
1I
1
Выключатель
«ВКЛ»-«ВЫКЛ»
A2-16E
2I
2
A3-16E
3I
3
A4-16E
4I
4
A1-32E
32
1I
1
A2-32E
2I
2
A3-32E
3I
3
A4-32E
4I
4
A1-40E
40
1I
1
A2-40E
2I
2
A3-40E
3I
3
A4-40E
4I
4
A1-63E
63
1I
1
A2-63E
2I
2
A3-63E
3I
3
A4-63E
4I
4

При заказе для ручек М-0553 к обозначению переключателя добавить /R.
При заказе для ручек М-093 и М-0434 необходимо использовать держатель OMEGA.

6. РУЧКИ ДЛЯ ПЕРЕКЛЮЧАТЕЛЕЙ

Ручки для автоматических выключателей, переключателей, устанавливаемых во взрывозащищенные коробки, выбираются в зависимости от количества полюсов и типа выключателя. Длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемой коробке. Возможно пломбирование ручек.

ТИП
Внешний вид
ОПИСАНИЕ
РЕЗЬБА
УСТАНОВКА
МАТЕРИАЛ
M-0553
Ручка переключателя M0553
Ручка переключателя M0553
1/2" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0553L
Ручка переключателя M0553
Ручка переключателя M0553
1/2" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0438
Ручка переключателя M0438
Ручка переключателя M0438
1/2" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0437
Ручка переключателя M0437
Ручка переключателя M0437
3/8" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0433
Ручка переключателя M0437
Ручка переключателя M0437
3/8" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-093
Ручка переключателя M093
Ручка переключателя M093
 M32x1,5
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0435
 Ручка переключателя M0435
Ручка переключателя M0435
3/8" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0439
 Ручка переключателя M0439
Ручка переключателя M0439
1/2" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0436
Ручка переключателя M0436
Ручка переключателя M0436
3/8" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0440
Ручка переключателя M0440
Ручка переключателя M0440
3/8" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь
M-0441
Ручка переключателя M0441
Ручка переключателя M0441
3/8" ISO 228/1
CCFE
CCA
CCA...C
AQS
флажок
переключателя
- алюминий;
ось - нержавеющая
сталь

Блокировки ручек переключателей

M-698
 M-698/1 M-698/2 M-698/3



7. РЕОСТАТ (ПОТЕНЦИОМЕТР)

ТИП
Характеристики
ВНЕШНИЙ ВИД
ОПИСАНИЕ
М-0557
Ручка управления
М-RS
Ручка переключателя M0441
М-RS162805
0...1 кОм 2Вт
М-RS4848547
0...1 кОм 1Вт
М-RS4848553
0...2,5 кОм 10Вт
М-RS4602076
0...5 кОм 1Вт
М-RS162833
0...10 кОм 2Вт

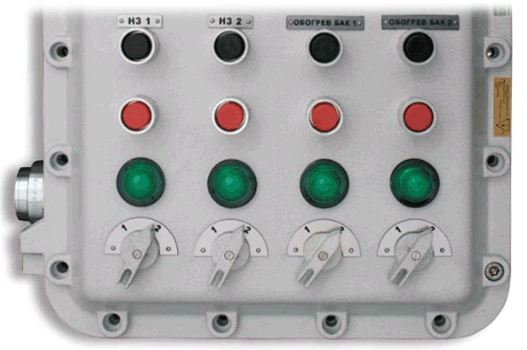

8. Максимальное количество элементов управления и индикации, устанавливаемых на крышке корпуса, шт.

ТИП КОРПУСА
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
РУЧКИ УПРАВЛЕНИЯ
АВТОМАТ. ВЫКЛ.,
ШТ.
КНОПКИ УПРАВЛЕНИЯ И
СИГНАЛЬНЫЕ ЛАМПЫ,ШТ
CCFE-01
-
6
CCFE-1
2
4
CCFE-1P
2
6
CCFE-2
6
8
CCFE-2P
6
10
CCFE-3B
8
8
CCFE-3
8
8
CCFE-3BP
8
12
CCFE-3P
8
12
CCFE-4B
9
12
CCFE-4
9
12
CCFE-4BP
9
20
CCFE-4P
9
20
CCFE-45B
16
24
CCFE-45
16
24
CCFE-45BP
16
28
CCFE-45P
16
28
CCFE-5B
20
32
CCFE-5
20
32
CCFE-5BP
20
40
CCFE-5P
20
40
CCFE-55В
27
54
CCFE-55
27
54
CCFE-6B
42
60
CCFE-6
42
60
CCFE-7 60 уточняется при заказе
AQS-1
15
24
CCA-0C
3
CCA-01C
4
CCA-02C
6
CCA-03C
9
CCA-04C
18

Во избежание неточностей, согласуйте количество размещаемых элементов управления различных типов на крышке корпуса, а также комплектацию электрооборудования внутри корпуса с техническими специалистами ОООООО «КОРТЕМ-ГОРЭЛТЕХ».

hello
