Взрывозащищенный кабельный элемент для заделки греющего кабеля MC-CORD

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

В процессе монтажа греющего кабеля для обеспечения безопасной эксплуатации оголённые концы требуют заделки. В условиях внешней взрывоопасной среды требуются особые меры по обеспечению взрывобезопасности.

Кабельный элемент MC-CORD предназначен для взрывобезопасной концевой заделки греющего кабеля. Для повышенной степени взрывобезопасности внутренний объём кабельного элемента должен быть заполнен компаундом. Для индикации наличия напряжения на токоведущих проводах существует модификация MC-CORD со встроенным светодиодным индикатором.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ

– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность

– среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты, ГОСТ Р МЭК 60079 (газ и пыль):	Ex d IIC Gb U
Защита:	IP66
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.B.01019 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60...+125
Резьба на присоединительных отверстиях:	Трубная коническая Rc ISO 7/1 3/4"
Материал корпуса:	Оцинкованная сталь: G (по умолчанию) Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3

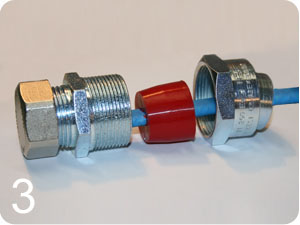

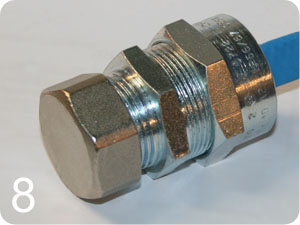

MC-CORD БЕЗ ИНДИКАЦИИ

1) Заглушка

2) Греющий кабель RETO-CORD...

3) Компаунд CRV

4) Герметик CRV-L

5) Специальный термостойкий силиконовый уплотнитель

MC-CORD БЕЗ ИНДИКАЦИИ

ФОРМИРОВАНИЕ МАРКИРОВКИ

Взрывозащищенный кабельный элемент для заделки греющего кабеля MC-CORD/INDICATOR

Пример: MC-CORD 2- 15x8 - ТУ 3400-005-72453807-07

Код резьбы	Тип резьбы	Размеры обжимаемого кабеля
1	1/2" Rc	12 x 7,5
2	3/4" Rc	12 x 7,5
		15 x 8
		2 x 12 x 7,5
		2 x 15 x 8

Уплотнительная резинка под греющий кабель (код резьбы 1)	Уплотнительная резинка под греющий кабель (код резьбы 2)
