Стандартные взрывозащищенные коробки SA-CORD для монтажа систем обогрева

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: SA-CORD:
1Ex e II T6...T4 Gb
Ex tb IIIC T70°С...T135°С Db

S-CORD:
1Ex e IIC T6...T4 Gb
Ex tb IIIC T85°C...T135°C Db
Защита:
IP66 / IP67
Установка:
 Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия
и разрешения:
TC RU C-RU.ГБ05.B.01022
TC RU C-RU.МЛ02.B.00182
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
ТУ 3400-005-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:
(-75) -60...+40/+60/+85
Размер подключаемого греющего кабеля, мм:
 до 17
Диаметр подключаемого кабеля питания и типоразмер кабельного ввода:
 Согласно типу
Высота кронштейна: H=50мм (другая высота по требованию заказчика, желательно соответствие толщине теплоизоляции)
Материал коробки:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13" , устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Покрытие коробки: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.
Цвет RAL 7035
Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали
Материал кронштейна: Нержавеющая сталь
Фиксация на трубе: 2 хомута крепления на трубе.
Класс защиты от поражения электрическим током I
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: По требованию Х1, Х2, Х3
Специальные эластичные силиконовые уплотнители для ввода греющих кабелей



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

  • Другая высота кронштейна /H-высота в мм (желательно соответствие толщине теплоизоляции)
  • Подключение двух греющих кабелей /DUAL
  • Круглый греющий кабель /D

Внимание!  Производитель оставляет за собой право менять компоненты на компоненты с аналогичными техническими характеристиками, имеющие сертификаты соответствия.

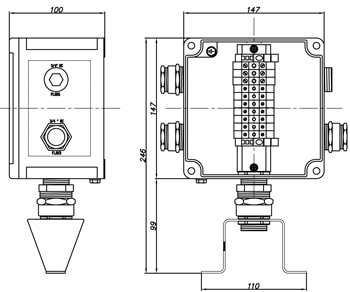

SA-CORD-Z01 SA-CORD-Z02

- корпус SA141410;
- клеммник 10 кв. мм. CBD.10-4 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-1шт.;
- рабочий ток – до 57А;
- рабочее напряжение – до 800В.

- корпус SA141410;
- клеммник 10 кв. мм. CBD.10-4 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-2шт.;
- заглушка PLG2-1шт.;
- рабочий ток – до 57А;
- рабочее напряжение – до 800В.

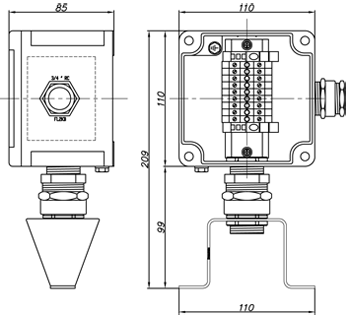

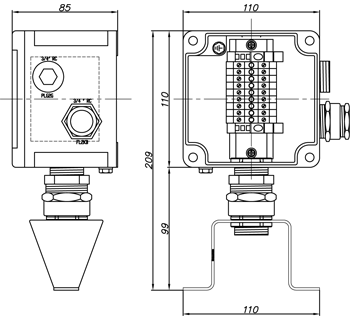

SA-CORD-Z03 SA-CORD-Z04

- корпус SA111108;
- клеммник 2,5 кв. мм. CBD.2-9 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-1шт.;
- заглушка PLG2-1шт.;
- рабочий ток – до 24А;
- рабочее напряжение – до 800В.

- корпус SA111108;
- клеммник 2,5 кв. мм. CBD.2-9 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-1шт.;
- рабочий ток – до 24А;
- рабочее напряжение – до 800В.
SA-CORD-Z05 SA-CORD-Z06

- корпус SA111108;
- клеммник 2,5 кв. мм. CBD.2-9 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-2шт.;
- заглушка PLG2-1шт.;
- рабочий ток – до 24А;
- рабочее напряжение – до 800В.

- корпус SA141410;
- клеммник 10 кв. мм. CBD.10-3 шт.;
- клеммник 10 кв. мм. ТЕ.10/О (земля)-2 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-1шт.;
- рабочий ток – до 57А;
- рабочее напряжение – до 800В.
SA-CORD-Z07 SA-CORD-Z08

- корпус SA141410;
- клеммник 6 кв. мм. CBD.6-3 шт.;
- клеммник 6 кв. мм. ТЕ.6/О (земля)-7 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-3шт.;
- заглушка PLG2-1шт.;
- рабочий ток – до 41А;
- рабочее напряжение – до 800В.

- корпус SA141410;
- клеммник 10 кв. мм. CBD.10-7 шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-3шт.;
- заглушка PLG2-2шт.;
- рабочий ток – до 57А;
- рабочее напряжение – до 800В.
SA-CORD-Z09 SA-CORD-Z10

- корпус SA141410;
- лампа ХВ-ВЗ зелёная-1шт.;
- рабочее напряжение – до 230В.

- корпус SA141410;
- лампа ХВ-ВЗ зелёная-1шт.;
- кабельный ввод для неброн. кабеля FL2, диаметр кабеля-12-17 мм-1шт.;
- рабочее напряжение – до 230В.
