НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенный термосенсор M-TERMOSENSOR – термоэлемент, применяемый в измерительных и преобразовательных устройствах, загерметизированный во взрывонепроницаемой цилиндрической оболочке из металла. Стандартная конструкция термосенсора M-TERMOSENSOR имеет резьбу. Можно выбрать исполнение термосенсора с кабелем необходимой длиной или непосредственно смонтированным во взрывозащищенной клеммной коробке. Есть специальное исполнение с фланцевым креплением, на котором проверяется температура. Возможно использование для температурного контроля в воздухе, жидкостях или на поверхностях. Если температура сенсора превышает заданный параметр, цепь незамкнута. Как и биметаллический термостат М-TERMOSTAT, термосенсоры M-TERMOSENSOR могут используется как для контроля за внешней температурой обогревательных систем, так и для регулирования внутренней температуры обогреваемых приборных шкафов, распределительных шкафов и шкафов управления или как контакт аварийной цепи.
Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ТР ТС 012/2011,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U Ex d e IIC Gb U |
| Защита: | IP66 / IP68 |
| Температура окружающей среды, °С: | -60...+125 |
| Сертификаты соответствия и разрешения | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
ТЕПЛОВОЙ ДАТЧИК PT100
Для точного измерения температуры в тепловых датчиках PT100 используется особо чувствительный платиновый термометр сопротивления. Высокая точность датчиков позволяет использовать их без дополнительной калибровки измерительного оборудования. Для датчиков PTC не устанавливается нижняя граница тока измерения. Ток измерения зависит в значительной мере от условий применения датчика. Максимально рекомендуемый ток для 100 Ом: 1 мА; для 500 Ом: 0,7 мА. Датчики температуры практически не вырабатывают электропотенциала (индуктивность: < 1µГн; емкость: 1 до 6 пФ), имеют высокую ударную и вибрационную прочность. Отличаются высокой стабильностью значений выходного сигнала. В зависимости от температурных условий изменение сопротивления после 5 лет эксплуатации при 200°C обычно составляет менее 0,04 %. Изменение климатических условий и колебания влажности не оказывают влияния на точность измерения датчиков.Вследствие химической стабильности и гомогенной структуры применяемого материала, платиновые датчики температуры являются чрезвычайно стабильными температурными элементами.
Подключение:
Датчики температуры, как правило, нагружаются постоянным током со стандартным 2-х проводным подсоединением. Для экономии электроэнергии (аккумулятор или батарея) можно использовать также и переменный ток.
Из-за простой квадратичной характеристики датчиков температуры, а также возможности простой линейной аппроксимации, обработка измеренного сигнала не представляет собой никаких проблем.
Стандартное 2-х проводное подсоединение иногда может привести к потере точности.
По требованию заказчика изготавливаются датчики 3-х или 4-х проводного подключения, которое рекомендуется использовать в случаях:
- при длинных кабелях и низких значениях номинального сопротивления, как PT100, при которых сопротивление и температурнозависимое сопротивление кабеля достигают сравнимых величин
- для датчиков температуры с узким допуском
- если предполагаются значительные электромагнитные помехи и используются скрученные или защищенные кабели

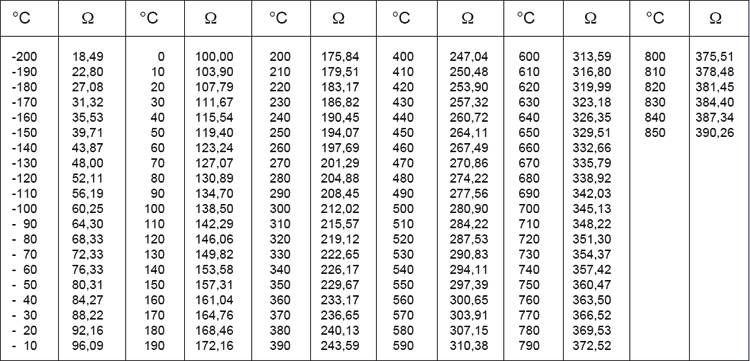

Изменение сопротивления теплового датчика PT100 относительно температуры
ТЕПЛОВОЙ ДАТЧИК PTC
РТС датчики – это термисторы, сопротивление которых нелинейно зависит от температуры. Датчики выпускаются с положительным температурным коэффициентом сопротивления. Температурная зависимость сопротивления термистора с положительным температурным коэффициентом сопротивления характеризуется значительным увеличением сопротивления при достижении определенной температуры.
РТС термисторы стандартно выпускаются с температурой срабатывания (TNF) 80°С, 90°С, 100°С, 110°С, 120°С, 130°С, 140°С, 145°С, 150°С, 155°С, 160°С, 170°С. Другие температуры уточняются при заказе.

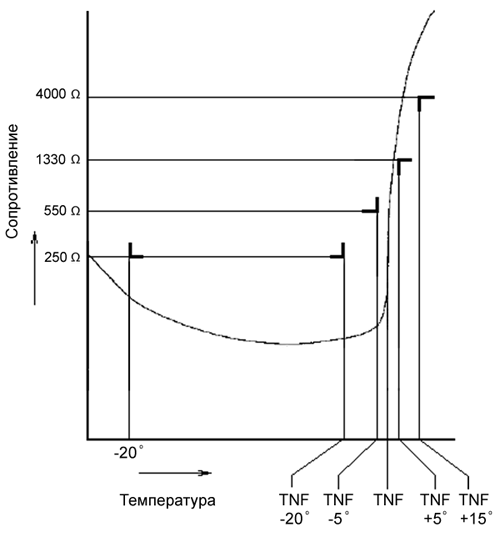

График зависимости датчика РТС (TNF)
БИМЕТАЛЛИЧЕСКИЙ ТЕРМОДАТЧИК
Принцип действия основан на том, что нагревание или охлаждение контактов между проводниками, с различными химическими или физическими свойствами, сопровождается возникновением термоэлектродвижущей силы (термоэдс). Термопара состоит из двух металлов, сваренных на одном конце. Эта часть ее помещается в месте замера температуры. Биметаллический термодатчик предотвращает перегрев двигателя, производя его аварийное отключение при достижении температуры двигателя верхнего предела значения.
