НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные разветвительные коробки для распределения энергии и сбора информации S-TERMOSTAT с установленными клеммными зажимами и взрывозащищенным термостатом M-TERMOSTAT относятся к стационарным устройствам. Если температура сенсора превышает заданный параметр, его цепь незамкнута. Если температура опускается ниже допустимой, контакт термостата замыкается автоматически. Взрывозащищенный термостат управляет нагрузкой до 10A напрямую. Включения более высоких значений или 3-х фазный цепей реализуется через контактор.
Взрывозащищенные разветвительные коробки S-TERMOSTAT используется как для сбора информации и контроля за внешней температурой обогревательных систем, регулирования внутренней температуры обогреваемых приборных шкафов, распределительных шкафов и шкафов управления, так и для контроля изменения температуры выше или ниже заданного диапазона или как контакт аварийной цепи. Устройства позволяют осуществлять центразизированный сбор и обработку информации с необходимой территории и объектов, реализовать сложные задачи разводки термоконтроля и управления нагревательными элементами.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.10-2002 (МЭК 60079-11:1999)
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | ||
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb 0Ex ia IIC T6...T5 Ga 1Ex e II T6...T5 Gb Ex tb IIIC T85°С...T100°С Db Ex ia IIIC T85°С...T100°С Da | |
Степень защиты: | IP66/68 | |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок | |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 TC RU C-RU.МЛ02.B.00182 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 | |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||
| Температура окружающей среды, °С: | -60...+40/+60 | |
| Номинальное напряжение, В: | 380 | |
| Номинальная сила тока, А: | 10 | |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали | |
| Крепление крышки: | Резьбовое соединение | |
| Крепление корпуса: | 2 внешние монтажные точки | |
| Рабочее положение в пространстве: | любое | |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный | |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 | |
| Размещение кабельных вводов и термодатчика: | По спецификации заказчика | |
| Класс защиты от поражения электрическим током: | I | |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 | |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Другое количество установленных элементов-термостатов | /X M-TERMOSTAT |
| Сейсмостойкость по шкале MSK-64, 9 балл: | |
| Невзрывозащищенное исполнение (пожаробезопасное) | /CW |

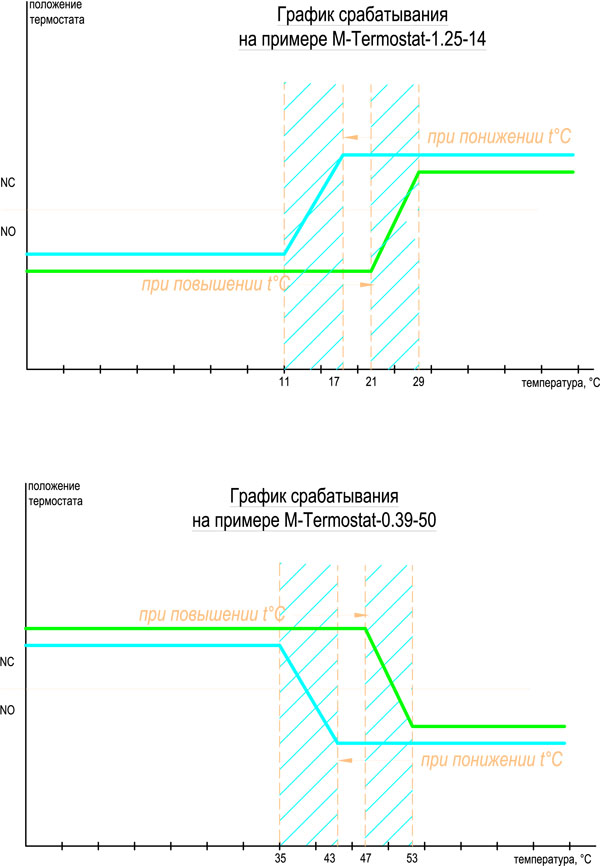

| Тип термостата | Тип контакта | Диапазоны срабатывания |
| Termostat-0.64.75 | 1NC | 60-68°C...72-78°C |
| Termostat-0.4.15 | 1NC | 0-8°C...12-18°C |
| Termostat-0.-1.10 | 1NC | -5-3°C...7-13°C |
| Termostat-1.25.14 | 1NO | 21-29°C...11-17°C |
| Termostat-1.5.-4 | 1NO | 2-8°C...-10- -2°C |
| Termostat-1.70.59 | 1NO | 66-74°C...56-62°C |
ФОРМИРОВАНИЕ МАРКИРОВКИ
ПРИМЕР: S-TERMOSTAT -0.64-75 (4RN2) ) - 1FL1(A) -ТУ 3400-005-72453807-07
где TERMOSTAT -0.64-75 - тип термостата,
4RN2 - кол-во клемм и их сечение,
1FL1(A) - кол-во, тип и сторона расположения кабельного ввода.
