НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенный программируемый термостат SA-TERMOSTAT-D применяется для управления внешними электрическими приборами и механизмами в зависимости от температуры окружающей среды или объекта измерения. Взрывозащищенный термостат SA-TERMOSTAT-D используется для автоматизации процессов, поддержания заданных температурных условий, либо для защиты объекта управления от воздействия температурных условий внешней среды. Измерение температуры происходит с частотой один раз в секунду и точностью 0,5°С.
Взрывозащищенный программируемый термостат SA-TERMOSTAT-D конструктивно выполнен в едином корпусе со съемной передней крышкой с окном, изготовленными из ударопрочного антистатического армированного полиэстера, кнопками управления, расположенными на правой стороне корпуса устройства, и выносным искробезопасным термочувствительным элементом на гибком проводнике. Для подключения внешних приборов и питания устройства предусмотрено два взрывозащищенных кабельных ввода A2FX25 (другие типы взрывозащищенных кабельных вводов по согласованию).
Взрывозащищенный цифровой датчик температуры – полупроводниковый цифровой измерительный элемент, заключенный в корпус с выбранным типом крепления и гибким проводником, обеспечивающим передачу данных к вычислительному устройству. Ввод гибкого проводника в корпус осуществляется посредством кабельного ввода.
В устройстве предусмотрен аварийный режим работы, включающийся при потере термостатом сигналов от датчика в связи с обрывом линии или выходом датчика из строя. В конструкцию SA-TERMOSTAT-D заложена возможность замены датчика.
Примеры использования взрывозащищенного программируемого термостата SA-TERMOSTAT-D:
- Контроль за температурой в помещении и поддержание на заданном уровне путем включения устройств обогрева или охлаждения;
- Защитное отключение цепей питания при обнаружении перегрева или переохлаждения;
- Поддержание объекта управления в заданном температурном режиме;
- Сигнализация о неисправности или выходе за пороговые значения температур путем подключения светосигнальной арматуры.
Отличительные особенности и преимущества программируемого термостата SA-TERMOSTAT-D:
- Возможность задания оператором температуры срабатывания в диапазоне от -40°С до +110°С;
- Возможность задания разницы температур между Тсраб и Твозвр в диапазоне от 0°С до 10°С от значения температуры срабатывания;
- Наличие двух электрически независимых перекидных контактов;
- Возможность подключения объектов управления с потребляемым переменным током до 16А и переменным напряжением до 250В;
- Возможность подключения объектов управления с потребляемым постоянным током до 16А и постоянным напряжением 220В;
- Возможность размещения датчика на удалении до 30 метров от корпуса устройства;
- Малые габариты датчика, простота монтажа;
- Эксплуатация изделия при температурах окружающей среды в диапазоне от -60°С до +60°С;
- Контроль за состоянием датчика температуры и переход в аварийный режим при отсутствии сигнала;
- Управление внешними приборами в количестве до четырех единиц одновременно;
- Простое удаленное измерение температур в выбранной среде.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.8-2002, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 14254-96 (МЭК 529-89),
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ; ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d e [ib] IIC T5 Gb (для блока управления SA-TERMOSTAT-D) Ex d [ib] IIC U (для датчика температуры M-TERMO) |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2 |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+60 (для блока управления SA-TERMOSTAT-D) -40...+110 (для датчика температуры M-TERMO) |
| Рабочее напряжение: | ~220В (50/60Гц) |
| Потребляемый переменный ток: | 20мА |
| Максимальный коммутируемый переменный ток: | 16А |
| Максимальное коммутируемое переменное напряжение: | 250В |
| Максимальный коммутируемый постоянный ток: | 16А |
| Максимальное коммутируемое постоянное напряжение: | 220В |
Материал корпуса: | Ударопрочный антистатический армированный полиэстер, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. |
| Масса: | Не более 5кг |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Исполнение с дополнительными крепежными планками | /FIX |
| Несущая рама по тех. заданию заказчика | /FRAME |
| Увеличенный диапазон измеряемой температуры -55°С...+125°С | /T125 |
| Увеличенный коммутируемый ток | /X ( X - значение тока, А) |
| Корпус датчика в специальном исполнении по тех. заданию заказчика | |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Присоединительные размеры SA-TERMOSTAT-D в стандартном исполнении
Присоединительные размеры SA-TERMOSTAT-D/FIX в исполнении с дополнительными крепежными планками
Взрывозащищенный датчик температуры M-TERMO
ФОРМИРОВАНИЕ МАРКИРОВКИ

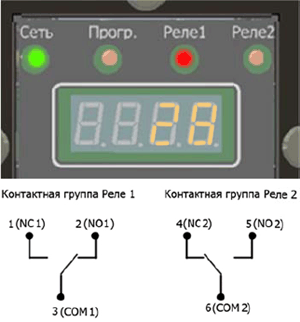

Состояние контактных групп в различных режимах работы
| Питание отключено | Питание включено, температура не превышает запрограммированного значения. | Питание включено, температура превышает запрограммированные значения. |
 |  |  |
