Мы обладаем инновационной технологией промышленного обогрева с помощью нагревательных силиконовых армированных пластин и лент. Греющие пластины и ленты производятся из самых качественных силиконов, резистивных металлов и стеклонитей. Снижение производственных затрат позволило применять пластины не только в авиационной промышленности и в производстве космических аппаратов. Греющие пластины и ленты более эффективно передают тепловую энергию, более удобны в монтаже и имеют значительно большую сферу применения, чем греющие кабели. Встроенный в пластину биметаллический переключатель или термозонд позволяет более эффективно ограничивать температуру. Греющие пластины и ленты устойчивы к воздействию грязи и влаги, стойки к воздействию химически агрессивных сред, морозоустойчивы (испытываются при температурах -66 oC), хорошо переносят разрушающее действие ультрафиолетовых лучей.

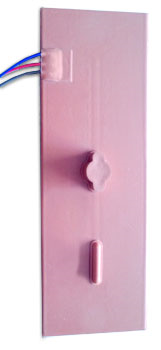

Взрывозащищенные греющие пластины RETO-PLATE предназначены для обогрева прямых и изогнутых поверхностей, таких как емкости с нефтепродуктами, контейнеры, поверхности труб, емкостей со смазочными материалами, обогрев перерабатываемых материалов, технологических конструкций, гидравлических приводов и сочленений силовых агрегатов и т.д. Взрывозащищенные греющие пластины RETO-PLATE изготавливаются из специальной термостойкой резины, имеют сетку заземления и взрывозащищённый ввод для подключения питания. Пластины крепятся непосредственно на обогреваемых поверхностях технологических объектов и конструкций, и предназначены для эксплуатации в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге и пыли.
Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 62086-1-2003, ГОСТ 30852.8-2002, ТР ТС 012/2011,
ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
Минимальный заказ: 50 шт.

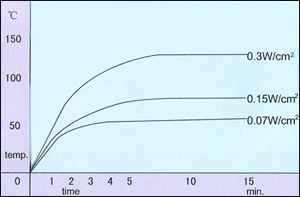

 График нагрева поверхности греющей пластины на воздухе при различных мощностях нагревательного элемента. |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex e II T3 Gb X Ex tb IIIC T200°С Db X |
| Степень защиты: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01019 ГОСТ Р РОСС RU.ГБ05.В04323 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| Технические характеристики | |
| Температура окружающей среды, °С: | -60...+60 -60...+100 (при встроенном термостате /Т80) -60...+200 (при встроенном термостате /Т190, /Т120) |
| Номинальное напряжение питания: | 220В |
| Сопротивление изоляции, МОм: | > 50 |
| Выходная мощность: | 0.31 Вт/см2 (без терморегулятора и радиатора) |
| Рабочее положение в пространстве: | любое |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
Взрывозащищенные греющие пластины RETO-PLATE по схеме заказчика могут комплектоватся устройствами контроля и управления температурой SA-TERMOSTAT.
|
|
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
- Рудничное нормальное исполнение РН1 или РН2
- Другой размер (до 800x800 мм) для пластин различных формам по требованию заказчика
- Невзрывозащищенное общепромышленное исполнение RETO-FIR-PLATE
- Монтажная панель /B
- Радиатор /RAD
- Летна силиконовая для монтажа греющих пластин
- Липкий слой с одной стороны для удобного монтажа /GLUE (заказ от 50 шт.)
(для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик CRV-RTV)
- При изготовлении в пластину могут быть встроены термодатчики /TERMOSENSER (заказ от 50 шт.)
- Встроенный термостат /ТXXX (XXX-температура отключения)
- Греющие силиконовые пластины с вытравленной пленкой. /ETCH
 |  |  |  |  |
| Область применения греющих пластин | |||
 |  |  |  |
| Обогрев металлоконструкций и железобетона для проведения ремонтных работ | Обогрев поверхности труб | Обогрев гибких шлангов и передвижных резервуаров | Обогрев ёмкостей со смазочными материалами в промышленном оборудовании |
 |  |  |  |
| Обогрев отражателей и подвижных элементов параболических антенн | Обогрев частей аэрокосмической техники | Обогрев гидравлических механизмов и сочленений силовых машин | Предотвращение замерзания рабочих камер насосов |
 |  |  |  |
| Обогреватель оптических элементов видеокамер | Обогрев перерабатываемых материалов | Нагревательные элементы для модулей сушки в текстильной промышленности | Обогрев коллекторов пылесборников |
 |  |  |  |
| Использование в горячих прессовых установках | Обогрев ёмкостей дозирующих устройств | Нагреватель фоточувствительных материалов | Нагреватель для фиксации краски в высокоскоростных типографических аппаратах |
 |  |  |  |
| Применение пластин в сушильных аппаратах | Устройства просушки парафина для сушильного аппарата | Обогрев заготовок для деревообрабатывающей промышленности | Нагреватель пластин для производства полупроводников |
 |  |  |  |
| Применение пластин в высокотехнологичном медицинском оборудовании | Греющая опалубка для бетонных работ в полярных зонах | Физико-химическое лабораторное оборудование | Термообогрев пресс-форм для литья пластика |
