НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные греющие пластины направленного действия RETO-PLATE-POST-M1-T80 предназначены для поддержания заданной положительной температуры постов, шкафов, и коробок с видом взрывозащиты Exe и Exna. Использование специализированного губчатого силиконового термоизолятора, нанесенного на одну из сторон пластины, позволяет осуществить направленное выделение тепла непосредственно на целевой объект, и тем самым повысить КПД греющего элемента.
Взрывозащищенные греющие пластины направленного действия RETO-PLATE-POST-M1-T80 имеют четыре монтажные точки, просты и удобны в монтаже. Взрывозащищенные греющие пластины оснащены встроенным термостатом, не позволяющим превышать температуру нагрева греющей пластины свыше 80°С.
Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик CRV-RTV или теплопроводну пасту CRV-TERMO.
Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 62086-1-2003, ГОСТ 30852.8-2002, ТР ТС 012/2011,
ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex e II T4 Gb X Ex tb IIIC T200°С Db X |
| Степень защиты: | IP54 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01019 ГОСТ Р РОСС RU.ГБ05.В04323 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+60 |
| Напряжение питания, В: | ~220 (50/60Гц) |
| Потребляемый ток, А: | 2 |
| Мощность, Вт: | 15 |
| Максимальная температура нагрева поверхности, °С: | 80 |
| Плотность мощности, Вт/см,2: | 2 |
| Сопротивление изоляции, МОм: | >100 |
| Рабочее положение в пространстве: | любое |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение РН1 или РН2 | /РН1 / РН2 |

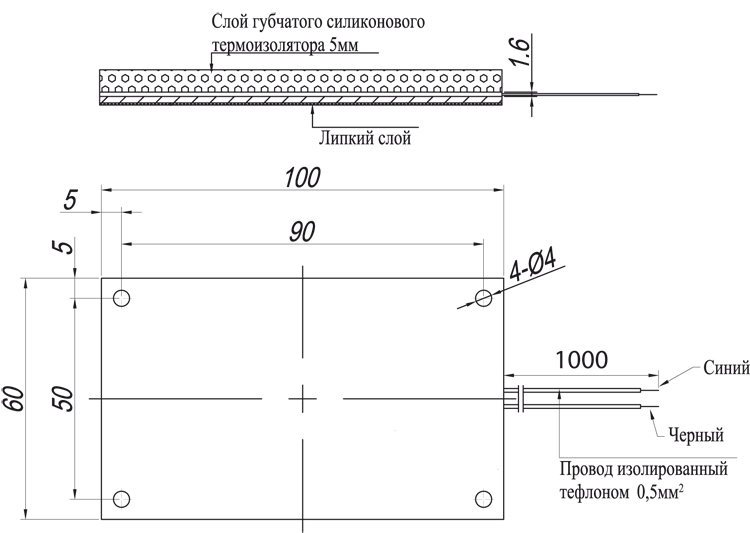

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
