НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные греющие пластины RETO-PLATE-T190 предназначены для обогрева прямых и изогнутых поверхностей, таких как емкости с нефтепродуктами, контейнеры, поверхности труб, емкостей со смазочными материалами, обогрев перерабатываемых материалов, технологических конструкций, гидравлических приводов и сочленений силовых агрегатов и т.д. Пластины крепятся непосредственно на обогреваемых поверхностях технологических объектов и конструкций, и предназначены для эксплуатации в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге и пыли.
Взрывозащищенные греющие пластины RETO-PLATE-T190 изготавливаются из специальной термостойкой резины, имеют сетку заземления и взрывозащищённый ввод для подключения питания, оснащены встроенным термостатом, не позволяющим превышать температуру нагрева греющей пластины свыше 190°С. Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик CRV-RTV или теплопроводну пасту CRV-TERMO.
Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Преимущества:
- Простота установки.
- Высокая энергетическая эффективность за счёт плотного прилегания обогревателя к стенкам обогреваемого корпуса.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 62086-1-2003, ГОСТ 30852.8-2002,
ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex e II T3 Gb X Ex tb IIIC T200°С Db X |
| Степень защиты: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты и разрешения: | ТС RU C - RU.ГБ05.В.01019 ГОСТ Р РОСС RU.ГБ05.В04323 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| Технические характеристики | |
| Температура окружающей среды, °С: | -60...+60 |
| Номинальное напряжение питания, В: | ~220 (50/60Гц) |
| Мощность, Вт: | 300, 600, 1200 |
| Максимальная температура нагрева поверхности, °С: | 190 |
| Сопротивление изоляции, МОм: | >100 |
| Рабочее положение в пространстве: | любое |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение РН1, РН2 | /РН1 /РН2 |
| Устройство контроля и управления температурой SA-TERMOSTAT | /SA-TERMOSTAT-0.-1.10 /SA-TERMOSTAT-0.4.15 /SA-TERMOSTAT-0.64.75 /SA-TERMOSTAT-D0.120 /SA-TERMOSTAT-M0.60 /SA-TERMOSTAT-M0.80 |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

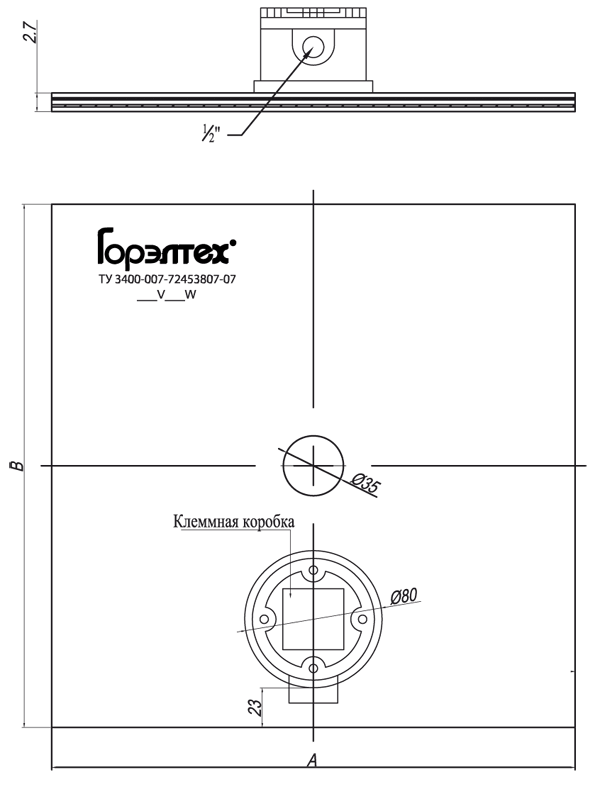

| Модель | Габаритные размеры, мм | Мощность, Вт | Плотность мощности, Вт/см2: | |
| A | B | |||
| RETO-PLATE-300W/T190 | 305 | 305 | 300 | 0,32 |
| RETO-PLATE-600W/T190 | 610 | 305 | 600 | 0,28 |
| RETO-PLATE-1200W/T190 | 610 | 610 | 1200 | 0,32 |
При необходимости нагрева менее 190°С взрывозащищенные греющие пластины RETO-PLATE-T190 могут комплектоватся устройствами контроля и управления температурой SA-TERMOSTAT.
| Модель | Тип | Температура нагрева, °C |
| SA-TERMOSTAT-0.-1.10 | Фиксированная температура | 7-13 |
| SA-TERMOSTAT-0.4.15 | 12-18 | |
| SA-TERMOSTAT-0.64.75 | 72-78 | |
| SA-TERMOSTAT-D0.120 | Программируемая температура | 0...120 |
| SA-TERMOSTAT-M0.60 | Ручная регулировка | 0...60 |
| SA-TERMOSTAT-M0.80 | 0...80 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: RETO-PLATE-300W/T190- FEC1-ТУ 3400-007-72453807-07
|
|
| Область применения греющих пластин | |||
 |  |  |  |
| Обогрев металлоконструкций и железобетона для проведения ремонтных работ | Обогрев поверхности труб | Обогрев гибких шлангов и передвижных резервуаров | Обогрев ёмкостей со смазочными материалами в промышленном оборудовании |
 |  |  |  |
| Обогрев отражателей и подвижных элементов параболических антенн | Обогрев частей аэрокосмической техники | Обогрев гидравлических механизмов и сочленений силовых машин | Предотвращение замерзания рабочих камер насосов |
 |  |  |  |
| Обогреватель оптических элементов видеокамер | Обогрев перерабатываемых материалов | Нагревательные элементы для модулей сушки в текстильной промышленности | Обогрев коллекторов пылесборников |
 |  |  |  |
| Использование в горячих прессовых установках | Обогрев ёмкостей дозирующих устройств | Нагреватель фоточувствительных материалов | Нагреватель для фиксации краски в высокоскоростных типографических аппаратах |
 |  |  |  |
| Применение пластин в сушильных аппаратах | Устройства просушки парафина для сушильного аппарата | Обогрев заготовок для деревообрабатывающей промышленности | Нагреватель пластин для производства полупроводников |
 |  |  |  |
| Применение пластин в высокотехнологичном медицинском оборудовании | Греющая опалубка для бетонных работ в полярных зонах | Физико-химическое лабораторное оборудование | Термообогрев пресс-форм для литья пластика |
