НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

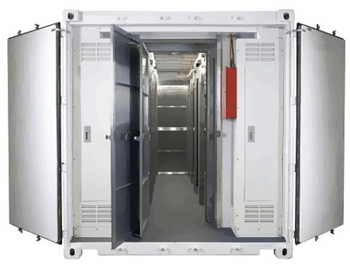

Обогреваемые контейнеры КШ/TERMO-HUGE/ОБОГРЕВ предназначены для установки различного оборудования и систем и обеспечения надежной работы в суровых климатических условиях на открытых площадках, для любых объектов, где нет возможности установки оборудования в помещении.
Размещение оборудования в контейнере позволяет отказаться от капитального строительства: изготовление контейнера дешевле, чем возведение капитального строения аналогичного по назначению. Устанавливая оборудование в контейнер КШ/TERMO-HUGE, Вы получаете комплексную систему, приспособленную для перевозки, быстрой установки и долгосрочной эксплуатации.
При частых перемещениях контейнеров уменьшаются потери на монтаж-демонтаж и перевозку оборудования, снижается время ввода оборудования в эксплуатацию на новом объекте. Контейнер оснащен системами жизнеобеспечения электрического оборудования, собранными на базе высококачественных материалов и комплектующих.

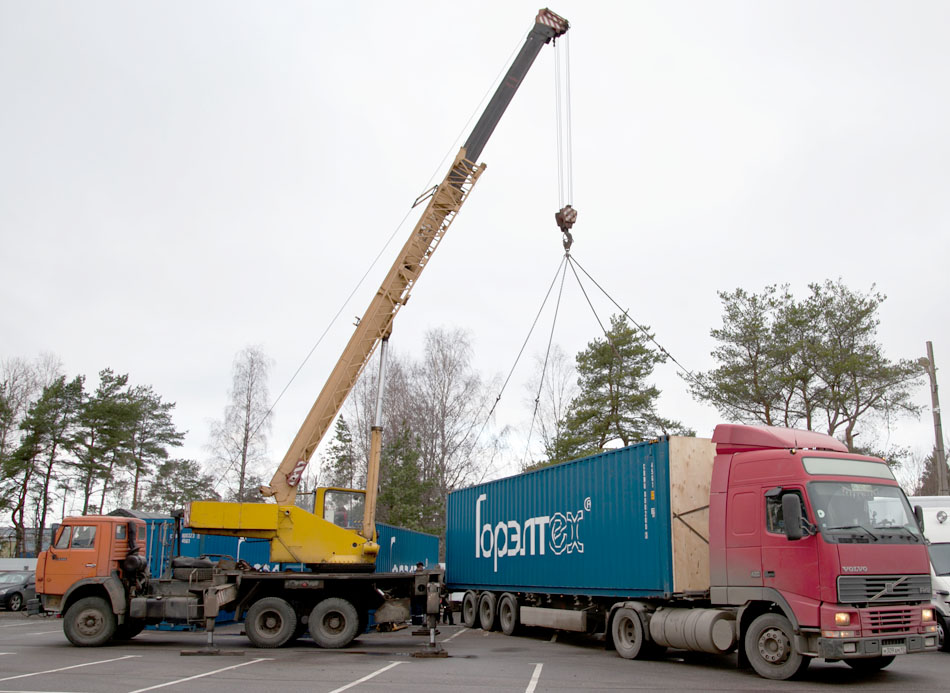

Габариты контейнера и внутренняя компоновка позволяют беспрепятственно проводить техническое обслуживание и ремонт оборудования в комфортных для человека условиях. Антивандальное исполнение гарантирует сохранность оборудования при транспортировке и эксплуатации в самых неблагоприятных условиях. Транспортировка контейнера может осуществляться как водными, так и наземными видами транспорта. Для перемещения контейнеров используются типовые транспортные и погрузочные средства, применяемые в контейнерных перевозках.
Для безопасной и надежной доставки контейнера на морские стационарные и плавучие нефтегазовые сооружения разработано исполнение /ПЕРЕГРУЖАЕМЫЙ (контейнер перегружается в море в соответствии с IMO/Circ.860 и стандарту EN-12079). Конструкция контейнера, перегружаемого в море, обеспечивает безопасность погрузочно-разгрузочных работ в море при волнении до 6м. В укомплектованном состоянии контейнеры выдерживают угол наклона до 30 в любом направлении. Это исключает опрокидывание контейнера на качающейся палубе.
Обогреваемые всепогодные контейнеры предназначаются для установки инженерных систем, компрессорных установок, насосных станций, КТП, контрольно измерительных систем.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 31441.1-2011 (ЕN 13463-1:2001); ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – оборонная промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  IIGb или  IIIDb  1Ex d e IIC T3 Gb (для исполнения /ОБОГРЕВ) |
| Степень защиты: | IP54/66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+60/+85 |
| Относительная влажность воздуха: | 98% |
| Скорости ветра, м/с: | до 60 |
| Расчетная нагрузка на пол контейнера, кг/м2: | 1700 1100 (для увеличенного контейнера QFM-CS-TERMOHUGE-1212425, QFM-CS-TERMOHUGE-1212429) |
| Расчетный срок службы: | до 30 лет |
| Материал корпуса: | Сталь |
| Термозащита: | Низкотеплопроводные композитные материалы (без использования минеральной ваты) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ КОНТЕЙНЕРА
- Система рабочего освещения: CSE-STRECKE, CSE-GREENLED (1ExdIICT5 (кроме ацетилена)) или CCFE-01-LEDM: (1ExdIIBT4/T5+H2)
- Автоматическая система обогрева: RETO-PLATE, RETO-PLATE-RADIATOR/M:
2ExedIICT3 /
1Ex d e IIC T3 Gb - Шкаф управления системой освещения и обогрева
- Комплексная система заземления
Оборудование контейнера подбирается в соответствии с тех заданием заказчика.
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Электрообогрев | /ОБОГРЕВ |
| Герконовые датчики на створки дверей | /S-ГЕРКОН |
| Система аварийного освещения | /ELT |
| Система принудительной вентиляции | /FAN |
| Каталитический обогрев | /CAT |
| Система охранной сигнализации | /SALM |
| Модуль системы пожарной сигнализации | /FALM |
| Система оповещения | /HALM |
| Система автономного пожаротушения | /SAF |
| Дополнительные двери | /DOOR |
| Проходки для кабелей и труб | /PCAP |
| Использование утеплителя из мин. ваты | /MW |
| Исполнение контейнера, перегружаемого в море | /ПЕРЕГРУЖАЕМЫЙ |
| Окраска контейнера по коду RAL заказчика | /RAL код |
ГАБАРИТНЫЕ РАЗМЕРЫ
(без учета утеплителя)
Маркировка для заказа | Внешние габариты,м | Внутренние габариты, м | Дверной проём, м | Макс. вес обору- дования, кг | Вес конт., кг | Объем, м3 |
| КШ/TERMO-HUGE-010102-ТУ 3400-007-72453807-07 | 2,10 x 1,32 x 2,40 | 1,93 x 1,23 x 1,13 | 1,23 x 2,09 | 2400 | 600 | 5 |
| КШ/TERMO-HUGE-020102-ТУ 3400-007-72453807-07 | 2,65 x 2,10 x 2,40 | 2,50 x 1,96 x 2,12 | 2,28 x 2,13 | 3800 | 1200 | 10 |
| КШ/TERMO-HUGE-0602425-ТУ 3400-007-72453807-07 | 6,06 x 2,44 x 2,59 | 5,90 x 2,35 x 2,40 | 2,34 x 2,29 | 21700 | 2200 | 33,3 |
| КШ/TERMO-HUGE-1212425-ТУ 3400-007-72453807-07 | 12,19 x 2,44 x 2,59 | 12,03 x 2,35 x 2,40 | 2,34 x 2,29 | 26500 | 3980 | 67,2 |
| КШ/TERMO-HUGE-1212429-ТУ 3400-007-72453807-07 | 12,19 x 2,44 x 2,90 | 12,09 x 2,35 x 2,70 | 2,34 x 2,58 | 26300 | 4150 | 76,0 |
|
|
