 | НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Взрывозащищенные кабельные вводы FEC со втулкой под герметизацию компаундом CP-FEC (далее FEC/CP) для небронированного кабеля используются в местах, где необходимо обеспечить защиту IP и взрывозащиту, надежно защищают кабель от случайного выдергивания. Кабельные вводы FEC/CP обеспечивают барьер для небронированного кабеля. Взрывозащищенная втулка CP-FEC под герметизацию компаундом позволяет использовать кабельный ввод FEC для ввода небронированных кабелей не круглого сечения, либо имеющих структуру не плотного прилегания проводов. Втулка CP-FEC конструктивно состоит из двух элементов: гильзы и выжимного элемента. В качестве герметика используется двухкомпонентный эпоксидный состав CRV-DUO, входящий в комплект поставки. Основным преимуществом применения данного состава, в отличие от жидкого компаунда, является его пластичность, что сказывается на удобстве монтажа кабеля в кабельный ввод. Помимо пластичности, эпоксидный состав обеспечивает высокую прочность склеивания, не дает усадку, а также устойчив к воздействию воды, масел и растворителей. |
Втулка CP-FEC монтируется в стандартный кабельный ввод FEC, заменяя стандартный прижимной элемент кабельного ввода.
Кабельный ввод FEC/CP может применяться для прямого ввода в составе взрывонепроницаемых оболочек подгруппы IIА, IIВ+Н2, IIC, объем которых превышает 2000 куб. см.
Взрывозащищенные кабельные вводы FEC/CP полностью совместимы для использования с оборудованием, имеющим маркировку ExnR.
Взрывозащищенные кабельные вводы FEC/CP могут применяться для бронированного/с оплеткой кабеля. Для обеспечения непрерывности цепи заземления с металлическим корпусом устройства и защиты от электромагнитных помех используется элемент заземления A32.
Взрывозащищенные кабельные вводы FEC/CP по конструкции обеспечивают разгрузку кабеля. Данные кабельные вводы обеспечивают защиту от выдергивания, не повреждая структуру оболочки кабеля и проводников, а также не допускают их пережатия.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ Р МЭК 60079-0-2011,
ТР ТС 012/2011, ГОСТ IEC 60079-1-2011, гл. 7.3 ПУЭ, гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC Gb U |
| Защита: | IP66/67/68 |
| Сертификаты соответствия и разрешения: | TC RU C - RU.ГБ05.B.01023 TC RU C-RU.МЛ02.B.00182 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+130 |
| Резьба на присоединительных отверстиях: | Код N коническая дюймовая NPT,
Код I для ISO 965 Metric,
Код G трубная коническая Rc ISO 7/1
Код С трубная цилиндрическая ISO228
|
| Материал корпуса кабельного ввода FEC: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S |
| Материал втулки CP-FEC под герметизацию компаундом: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана. (По согласованию возможно изготовление из других материалов.) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Кольцо заземления A-31 | /A-31 |
| Контргайка DL для цилиндрической резьбы | /DL |
| Внешнее уплотнение GRN для защиты IP на резьбе (только цилиндрическая резьба) | /GRN |

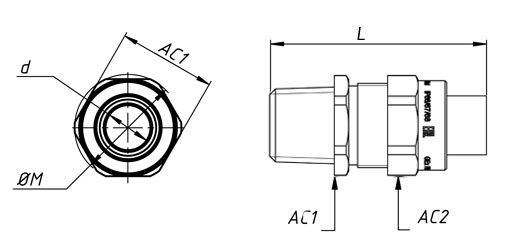

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КАБЕЛЬНОГО ВВОДА FEC/CP
ПОД ГЕРМЕТИЗАЦИЮ КОМПАУНДОМ
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

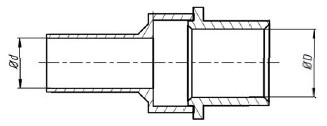

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ВТУЛКИ CP-FEC
ПОД ГЕРМЕТИЗАЦИЮ КОМПАУНДОМ
Втулка CP-FEC монтируется в стандартный кабельный ввод FEC, заменяя стандартный прижимной элемент кабельного ввода.
| Типоразмер втулки CP-FEC | Возможность установки в кабельный ввод | D, мм | Ød, мм | Количество проводов пропускаемых через кабельный ввод. (рассчитано по выходному отверстию Ød). Сечение жилы, кв. мм | |||||||||||||
| 1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | ||||
| CP1-FEC | FEC1 | 13 | 10 | 13 | 8 | 6 | 5 | 4 | 2 | 1 | - | - | - | - | - | - | - |
| CP2-FEC | FEC2 | 18 | 15 | 31 | 20 | 14 | 11 | 9 | 5 | 3 | 1 | 1 | 1 | - | - | - | - |
| CP3-FEC | FEC3 | 24 | 23 | 73 | 47 | 34 | 26 | 22 | 11 | 8 | 4 | 4 | 2 | 1 | 1 | - | - |
| CP4-FEC | FEC4 | 30 | 26,5 | 97 | 62 | 45 | 35 | 30 | 15 | 11 | 5 | 5 | 3 | 2 | 1 | 1 | 1 |
Указанные величины соответствуют п.2.1.2, Приложение "С", ГОСТ Р 60079-1-2011.
ФОРМИРОВАНИЕ МАРКИРОВКИ
| ДЛЯ КАБЕЛЬНОГО ВВОДА FEC/CP: | ДЛЯ ВТУЛКИ CP-FEC (БЕЗ КАБЕЛЬНОГО ВВОДА): |
 |  |
| Пример: | FEC1IB/CP -ТУ 3400-007-72453807-07 - Тип кабеля: небронированный - Резьба: М20x15, метрическая ISO965 - материал: никелированная латунь - втулка под герметизацию компаундом CP1-FEC | FEC3NB/CP - ТУ 3400-007-72453807-07 - Тип кабеля: небронированный - Резьба: 1" резьба коническая дюймовая NPT - материал: никелированная латунь - втулка под герметизацию компаундом CP3-FEC |
