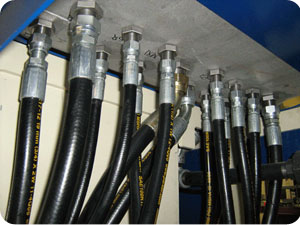

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Взрывозащищенные гибкие армированные кабельные элементы SP/RUBBER (взрывозащищенные гибкие металлорукава, рукава, шланги) применяются для соединения оборудования и устройств, подверженных сильной вибрации, таких как, например, электродвигатели, насосы, вентиляторы и т.п., для защиты уязвимых электрических кабелей, проводов и волоконной оптики. Это очень эффективный и надежный способ защиты кабеля, получивший распространение в различных системах, который может справляться с целым рядом различных неблагоприятных факторов окружающей среды, внешних воздействий и условий эксплуатации. Их использование также является предпочтительным при установке подвесной осветительной арматуры с помощью трубной проводки. Использование вращающихся фитингов обеспечивает независимое вращение резьбового соединения во время монтажа. Взрывозащищенные гибкие армированные кабельные элементы SP/RUBBER также предназначены для создания подвижного моста между участками трубной проводки для компенсации температурного расширения/сжатия, сейсмических волн и других подвижек.
Материал гибкого рукава - хладостойкий, не поддерживающий горение полимер, армированный проволокой из нержавеющей стали.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
ПРЕИМУЩЕСТВА
- Высокая механическая прочность
- Высокая стойкость к абразивному износу
- Высокая прочность на сжатие
- Высокая прочность на разрыв
- Высокая ударопрочность
- Высокая гибкость
- Пыле влагостойкость
- Стойкость к выплеску металла и мелкой металлической стружки
- Диапазон температур: -40°C...+85°C
- EMC экранирование
- Высокая стойкость к вибрации
- Вращающиеся фитинги
- Поддерживает целостность системы в тяжёлых условиях эксплуатации
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ТР ТС 012/2011, ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – железнодорожной транспорт, метрополитен – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U Ex tb IIIC Db U |
| Защита: | IP67/68 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||
| Температура окружающей среды, °С | -40...+85 | ||||
Резьба: |
| ||||

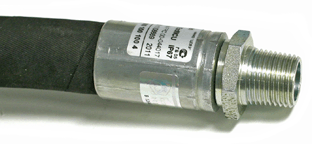

Неподвижные фитинги: : | оцинкованная сталь (по умолчанию) G нержавеющая сталь марки AISI 304 S никелированная латунь B | ||||
| Гибкий шланг: | Хладостойкий не поддерживающий горение полимер, армированный проволокой из нержавеющей стали | ||||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) | ||||
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 | ||||
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Контргайка DL (для цилиндрической резьбы) | /DL |
| Внешнее уплотнительное кольцо для обеспечения защиты IP 66/67 на резьбе (только цилиндрическая резьба) | /GRN |
| Внутреннее уплотнительное кольцо | GL |
| ЭМС экранирование | /EMC |
| Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ |
| Аксессуары для монтажа | /GF |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
РЕЗЬБОВЫЕ ОТВЕРСТИЯ | ||||
ТИПОРАЗМЕР | 1 | 1S | 3 | 4 |
ДИАМЕТР РЕЗЬБЫ ISO 7/1 Rc, ISO 7/1 r | (1/2") | (1/2") | (1") | (1 1/4") |
ДИАМЕТР ПРОХОДНОГО ОТВЕРСТИЯ, ММ | 10 | 15 | 18 | 25 |
МИН. ДЛИНА ШЛАНГА, ММ | 300 | 300 | 300 | 400 |
ТИПОРАЗМЕР | МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА | |
КОД | ДЮЙМ | ММ |
1 | 1/2" | 140 |
1S | 1/2" | 170 |
3 | 1" | 190 |
4 | 1 1/4" | 260 |
ТРЕБУЕМОЕ СОЕДИНЕНИЕ | МАРКИРОВКА СОЕДИНИТЕЛЬНОГО ФИТИНГА | ИЗОБРАЖЕНИЕ СОЕДИНИТЕЛЬНОГО ФИТИНГА | ТИП ФИТИНГА ШЛАНГА | |
Неподвижный фитинг внешняя резьба |  | |||
Неподвижный фитинг внутренняя резьба | EM |  | + | |
Вращающийся фитинг внешняя резьба | RMF |  | + | |
Вращающийся фитинг внутренняя резьба | RFF |  | + | |
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: | SP 1 20 G /RUBBER (неподвижный фитинг 1/2") длина 2м, оцинкованная сталь |
НЕПРАВИЛЬНАЯ УСТАНОВКА | ПРАВИЛЬНАЯ УСТАНОВКА | |
 | Не вытягивайте гибкий элемент SP - аккуратно разматывайте его |  |
 | Не перекручивайте гибкий элемент SP - установите его без перекручивания |  |
 | Старайтесь, чтобы длина гибкого элемента SP не получилась слишком короткой |  |
 | Избегай чрезмерного сгибания гибкого элемента SP, используйте фитинги ELM |  |
 | Не двигайте гибкий элемент SP поперек устанавливаемой поверхности, двигайте только по оси |  |
 | Старайтесь, чтобы гибкий элемент SP не перегибался, используйте шаблон |  |
 | Если происходит сильное движение по оси, не устанавливайте гибкий элемент SP по прямой линии, устанавливайте его в U-образном изгибе |  |
 | Избегайте скручивания, когда оборудование находится не на одной линии, устанавливайте только в одной плоскости |  |
 | Избегайте перегиба гибкого элемента SP в подвешенном состоянии, используйте катушку |  |
 | Избегайте чрезмерного перегиба концов гибкого элемента SP, применяйте фитинги ELM |  |
 | Избегайте колебаний по направлению оси, устанавливайте гибкий элемент SP вертикально направлению движения |  |
 | Не допускайте колебания с различных направлений на один гибкий элемент SP - устанавливайте несколько шлангов |  |
 | Не позволяйте гибкому элементу SP двигаться только в одном направлении - переместите его в центр, чтобы распределить движение в обоих направлениях |  |
 | Не допускайте осевых колебаний, устанавливайте гибкий элемент SP вертикально направлению движения |  |
 | Избегайте колебания со стороны - устанавливайте гибкий элемент SP под углом 90° |  |
 | Избегайте изгиба - изгиб гибкого элемента SP и колебание должны быть в одной плоскости |  |
 | Не допускайте чрезмерного изгиба концов гибкого элемента SP, используйте фитинги ELM |  |
 | Не устанавливайте гибкие элементы SP большей длины - устанавливайте гибкие элементы Sp точной длины |  |
 | Старайтесь чтобы расстояние не было слишком большим применяйте точные размеры |  |
 | Не допускайте изгиба при угловых колебаниях, все движения гибкого элемента SP только по оси |  |
 | Не тяните гибкий элемент SP по полу без какой-либо защиты. Избегайте повреждений, используя защитный коврик |  |
