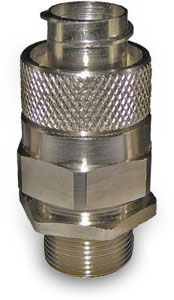

 | НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Кабельные ввода серии FETG с возможностью присоединения гибкого металлорукава обеспечивают взрывозащищенное уплотнение внешней оболочки кабеля и одновременно защиту от воздействия окружающей среды, исключая циркуляцию воздуха и осуществляя надежное закрепление металлорукава. Конструкция кабельного ввода серии FETG включает в себя адаптер для прямого присоединения металлорукава, что исключает необходимость его подбора. Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и обеспечивает взрывозащиту вида “Exd”. Одно уплотнительное кольцо в сборе с оправкой или кабелем, выдерживает усилие в Ньютонах, равное 20- кратному значению (в миллиметрах) диаметра оправки или кабеля. Это позволяет использовать взрывозащищенные кабельные вводы серии FETG без дополнительного обеспечения разгрузки кабеля. Взрывозащищенные кабельные вводы FETG полностью совместимы для использования с оборудованием, имеющим маркировку ExnR. Взрывозащищенные кабельные вводы FETG по конструкции обеспечивают разгрузку кабеля. Данные кабельные вводы обеспечивают защиту от выдергивания, не повреждая структуру оболочки кабеля и проводников, а так же не допускают их пережатия. |
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002,
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.14-2002, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ 24754-81, гл. 7.3 ПУЭ, гл. 7.4 ПУЭ,
ТР ТС 004/2011, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC Gb /  1Ex e II Gb /  0Ex ia IIC Ga /  2Ex nR II Gc |
| Защита: | IP66/67/68 |
| Сертификаты соответствия и разрешения: | TC RU C - RU.ГБ05.B.01023 TC RU C-RU.МЛ02.B.00182 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+185 -60...+130 (для взрывозащиты вида "Exd") |
| Резьба на присоединительных отверстиях: | Код N коническая дюймовая NPT,
Код I для ISO 965 Metric,
Код G трубная коническая Rc ISO 7/1
Код С трубная цилиндрическая ISO228
|
| Материал корпуса кабельного ввода FEC: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S |
| Материал втулки CP-FEC под герметизацию компаундом: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана. (По согласованию возможно изготовление из других материалов.) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Кольцо заземления A-31 | /A-31 |
| Контргайка DL для цилиндрической резьбы | /DL |
| Внешнее уплотнение GRN для защиты IP на резьбе (только цилиндрическая резьба) | /GRN |
| Защитная пробка (для закрытия неиспользуемого кабельного ввода) | /PT/FE |

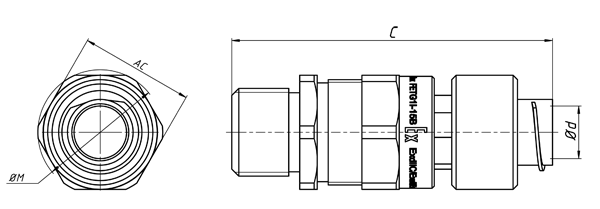

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, Ød мм | Наименование металлорукава | Диаметр условного прохода металлорукава, мм | Вес, кг | ||
| АС1 | ØM | С | ||||||
| FETG1N-12 | 1/2" NPT | 26 | 28,5 | 76 | 4 - 9 | Р3-ЦХ 12, МРПИ 12 | 12 | 0,14 |
| FETG1N-15 | 1/2" NPT | 26 | 28,5 | 76 | 6 - 12 | Р3-ЦХ 15, МРПИ 15 | 15 | 0,14 |
| FETG2N-20 | 3/4" NPT | 34 | 38 | 81 | 11 - 17 | Р3-ЦХ 20, МРПИ 20 | 20 | 0,23 |
| FETG3N-25 | 1" NPT | 40 | 44,5 | 96 | 17 - 22 | Р3-ЦХ 25, МРПИ 25 | 25 | 0,4 |
| FETG4N-32 | 1 1/4'' NPT | 50 | 56 | 95 | 22 - 29 | Р3-ЦХ 32, МРПИ 32 | 32 | 0,63 |
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, Ød мм | Наименование металлорукава | Диаметр условного прохода металлорукава, мм | Вес, кг | ||
| АС1 | ØM | С | ||||||
| FETG1I-12 | M20 x 1,5 | 26 | 28,5 | 73 | 4 - 9 | Р3-ЦХ 12, МРПИ 12 | 12 | 0,13 |
| FETG1I-15 | M20 x 1,5 | 26 | 28,5 | 73 | 6 - 12 | Р3-ЦХ 15, МРПИ 15 | 15 | 0,13 |
| FETG2I-20 | M25 x 1,5 | 34 | 38 | 77 | 11 - 17 | Р3-ЦХ 20, МРПИ 20 | 20 | 0,2 |
| FETG3I-25 | M32 x 1,5 | 40 | 44,5 | 84 | 17 - 22 | Р3-ЦХ 25, МРПИ 25 | 25 | 0,32 |
| FETG4I-32 | M40 x 1,5 | 50 | 56 | 81 | 22 - 29 | Р3-ЦХ 32, МРПИ 32 | 32 | 0,5 |

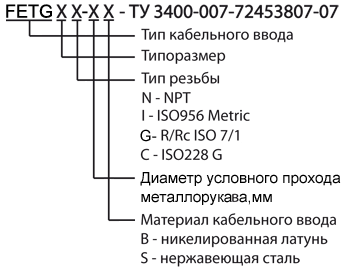

ФОРМИРОВАНИЕ МАРКИРОВКИ
| Пример: | FETG1-15B -ТУ 3400-007-72453807-07 - Тип кабеля: небронированный - Присоединительная резьба: 1/2” ISO7/1 - Диаметр условного прохода (внутренний) присоединяемого металлорукава, мм: 15 - Материал: никелированная латунь | FETG3N-25S - ТУ 3400-007-72453807-07 - Тип кабеля: небронированный - Присоединительная резьба: 1" NPT - Диаметр условного прохода (внутренний) присоединяемого металлорукава, мм: 25 - Материал: нержавеющая сталь |
