НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

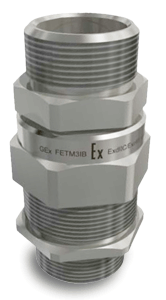

Взрывозащищенные кабельные вводы FETM для небронированного кабеля в шлангах, трубопроводах, металлорукавах используются в местах, где необходимо иметь взрывозащищенное уплотнение на оболочке кабеля, надежно защищают кабель от случайного выдергивания. Особенность кабельных вводов FETM - наличие внешней резьбы, позволяющей присоединять гибкие шланги, трубопроводы и т.п.
Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и обеспечивает взрывозащиту вида “Exd”. Одно уплотнительное кольцо в сборе с оправкой или кабелем, выдерживает усилие в Ньютонах, равное 20-кратному значению (в миллиметрах) диаметра оправки или кабеля. Это позволяет использовать взрывозащищенные кабельные вводы серии FETM без дополнительного обеспечения разгрузки кабеля.
Кабельные вводы FETM могут применяться для прямого ввода в составе взрывонепроницаемых оболочек подгрупп IIА, IIВ+Н2, IIC, объем которых превышает 2000 куб. см.
Взрывозащищенные кабельные вводы FETM полностью совместимы для использования с оборудованием, имеющим маркировку ExnR.
Взрывозащищенные кабельные вводы FETM по конструкции обеспечивают разгрузку кабеля. Данные кабельные вводы обеспечивают защиту от выдергивания, не повреждая структуру оболочки кабеля и проводников, а так же не допускают их пережатия.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
- Кольцо заземления A-31
- Контргайка DL для цилиндрической резьбы
- Внешнее уплотнение GRN для защиты IP на резьбе (только цилиндрическая резьба)
- Защитная пробка (для закрытия неиспользуемого кабельного ввода) PT/FE
СООТВЕТСТВИЕ СТАНДАРТАМ
ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.8-2002, ГОСТ 30852.14-2002, ГОСТ 30852.10-2002 (МЭК 60079-11:1999),
ГОСТ Р МЭК 60079-0-2011, РД 5.2-093-2004, ГОСТ IEC 60079-1-2011, гл. 7.3 ПУЭ, гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC Gb /  1Ex e II Gb /  0Ex ia IIC Ga /  2Ex nR II Gc |
| Защита: | IP66/67/68 |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01023 TC RU C-RU.МЛ02.B.00182 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+185 -60...+130 (для:  1Ex d IIC Gb) |
| Резьба на присоединительных отверстиях: | По умолчанию трубная коническая Rc ISO 7/1, код I для ISO 965 Metric, код С трубная цилиндрическая ISO228, код N коническая дюймовая NPT (другой тип и размер по требованию) |
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

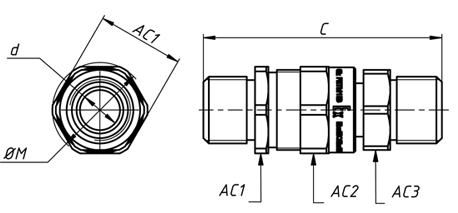

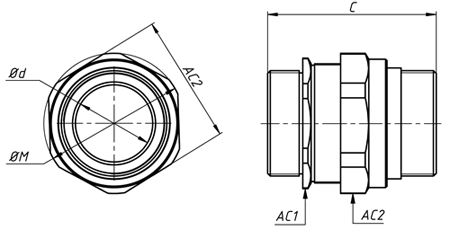

| FETM01, FETM1, FETM2, FETM3, FETM4, FETM5, FETM6 | FETM7, FETMS7, FETM8, FETMS8 |
 |  |
| ТИПОРАЗМЕР КАБЕЛЬНОГО ВВОДА | РЕЗЬБА | ГАБАРИТНЫЕ РАЗМЕРЫ, ММ | ДИАМЕТР ОБЖИМАЕМОГО КАБЕЛЯ, ММ | ВЕС, КГ | ||||
| АС1 | АС2 | АС3 | ØМ | С | ||||
| FETM01I | M16 x 1,5 | 24 | 24 | - | 26 | 69 | 3 - 8 | 0,10 |
| FETM1I | M20 x 1,5 | 26 | 26 | 24 | 28,5 | 71 | 6 - 12 | 0,15 |
| FETM2I | M25 x 1,5 | 34 | 34 | 28 | 38 | 76 | 12 - 18 | 0,22 |
| FETM3I | M32 x 1,5 | 40 | 40 | 36 | 44,5 | 81 | 18 - 25 | 0,31 |
| FETM4I | M40 x 1,5 | 50 | 50 | 45 | 56 | 79 | 25 - 31 | 0,48 |
| FETM5I | M50 x 1,5 | 57 | 60 | 53 | 67 | 89 | 31 - 39 | 0,74 |
| FETM6I | M63 x 1,5 | 68 | 70 | 66 | 77 | 92 | 39 - 47 | 1,15 |
| FETM7I | M75 x 1,5 | 86 | 92 | - | 100 | 110 | 47 - 55 | 2,4 |
| FETMS7I | M75 x 1,5 | 86 | 92 | - | 100 | 110 | 55 - 63 | 1,8 |
| FETM8I | M90 x 1,5 | 102 | 108 | - | 120 | 114 | 63 - 71 | 3 |
| FETMS8I | M90 x 1,5 | 102 | 108 | - | 120 | 114 | 71 - 79 | 2,1 |
| ТИПОРАЗМЕР КАБЕЛЬНОГО ВВОДА | РЕЗЬБА | ГАБАРИТНЫЕ РАЗМЕРЫ, ММ | ДИАМЕТР ОБЖИМАЕМОГО КАБЕЛЯ, ММ | ВЕС, КГ | ||||
| АС1 | АС2 | АС3 | ØМ | С | ||||
| FETM01N | 3/8" NPT | 24 | 24 | - | 26 | 70 | 3 - 8 | 0,10 |
| FETM1N | 1/2" NPT | 26 | 26 | 26 | 28,5 | 76 | 6 - 12 | 0,17 |
| FETM2N | 3/4" NPT | 34 | 34 | 34 | 38 | 81 | 12 - 18 | 0,27 |
| FETM3N | 1" NPT | 40 | 40 | 40 | 44,5 | 95 | 18 - 25 | 0,38 |
| FETM4N | 1 1/4" NPT | 50 | 50 | 50 | 56 | 91 | 25 - 31 | 0,6 |
| FETM5N | 1 1/2" NPT | 57 | 60 | 53 | 67 | 104 | 31 - 39 | 0,78 |
| FETM6N | 2" NPT | 68 | 70 | 66 | 77 | 112 | 39 - 47 | 1,25 |
| FETM7N | 2 1/2" NPT | 86 | 92 | - | 100 | 120 | 47 - 55 | 2,6 |
| FETMS7N | 2 1/2" NPT | 86 | 92 | - | 100 | 120 | 55 - 63 | 2 |
| FETM8N | 3" NPT | 102 | 108 | - | 120 | 124 | 63 - 71 | 3,2 |
| FETMS8N | 3" NPT | 102 | 108 | - | 120 | 124 | 71 - 79 | 2,3 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
*Код типоразмера внешней резьбы не указывается, если она совпадает с внутренней резьбой.
**Код типа внешней резьбы не указывается, если она совпадает с внутренней резьбой.
| Пример: | FETM1I1CB -ТУ 3400-007-72453807-07 - Тип кабеля: небронированный (внутренняя резьба) - Резьба: M20x15 метрическая ISO965 - Резьба (на выходе): 1/2" трубная цилиндрическая ISO228 G - материал: никелированная латунь |
