НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные кабельные вводы A2FX.../EXE IP66/67/68 применяются в закрытых помещениях предприятий, а также на открытом воздухе со всеми типами небронированного кабеля, а также кабеля с сетчатой оплёткой (в случае, когда уплотнение осуществляется по наружному диаметру кабеля, а металлическая оплетка заземляется внутри оборудования). Обеспечивают взрывобезопасное уплотнение внешней оболочки кабеля и одновременно защиту от воздействия окружающей среды. Ввода производятся по технологии ООО «КОРТЕМ-ГОРЭЛТЕХ».
Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и обеспечивает взрывозащиту вида "Exe". Одно кольцо на весь диапазон обжимаемого кабеля значительно упрощает монтаж кабеля в кабельный ввод. Исключает ошибку в выборе кольца необходимого для обжатия данного диаметра кабеля, что в свою очередь может привести к не полному его обжатию и последующему выдергиванию.
Взрывозащищенные кабельные вводы A2FX.../EXE полностью совместимы с оборудованием, имеющим маркировку Exe, ExnR, ExnA, Exia.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 30852.0-2002 (МЭК 60079-0-98), ГОСТ 30852.1-2002 (МЭК 60079-1-98), ГОСТ 30852.8-2002, ГОСТ 30852.10-2002 (МЭК 60079-11-99)
ГОСТ 30852.14-2002, ТР ТС 004/2011, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: | ExeIIX ExiaIIC ExnRII |
| Защита: | IP66/67/68 |
| Сертификаты соответствия и разрешения: | TC RU C - RU.ГБ05.B.01016 TC RU C-RU.МЛ02.B.00182 Ростехнадзор РФ Разрешение № РРС 00-36714 ТУ 3400-002-87311639-07 МЧС РК Разрешение № 19-02/1773-Р-888 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+185 |
| Резьба на присоединительных отверстиях: | По умолчанию ISO 965 Metric, трубная коническая NPT код N, (другой тип и размер резьбы по требованию) |
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: (по умолчанию) Нержавеющая сталь марки AISI 316L ("монель" марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S |
| Климатическое исполнение: | У1, УХЛ1, УХЛ3 |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Защитная пробка (для закрытия неиспользуемого кабельного ввода) | /PT/L |
| Внешнее уплотнение для защиты IP на резьбе (только цилиндрическая резьба) | /GRN |

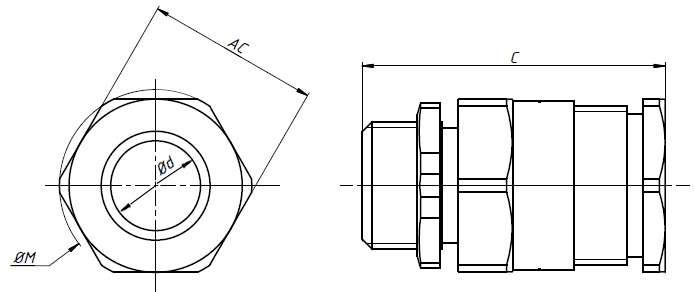

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Тип кабельного ввода | Типоразмер | Габаритные размеры, мм | Диаметр обжимаемого кабеля Ød, мм | Вес, кг | |||
| ISO 965 Metric | трубная коническая NPT | AC | C | ØM | |||
| A2FX.../EXE | 20 (M20x1,5) | 1N (1/2") | 27 | 47 | 14 | 6 - 14 | 0,094 |
| A2FX.../EXE | 25 (M25x1,5) | 2N (3/4") | 27 | 49 | 20 | 14 - 20 | 0,097 |
| A2FX.../EXE | 32 (M32x1,5) | 3N (1") | 39 | 52 | 27 | 19 - 27 | 0,159 |
| A2FX.../EXE | 40 (M40x1,5) | 4N (1 1/4") | 45 | 51 | 33 | 26-33 | 0,209 |
| A2FX.../EXE | 50 (M50x1,5) | 5N (1 1/2") | 56 | 57 | 62 | 32-41 | 0,410 |
| A2FX.../EXE | 63 (M63x1,5) | 6N (2") | 70 | 61 | 76 | 39-49 | 0,670 |

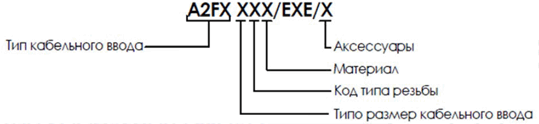

ФОРМИРОВАНИЕ МАРКИРОВКИ
