Таблица выпускаемых типов и размеров резьбы

СORTEM выпускает оборудование ( коробки, щиты, посты, шкафы, светильники и т.д. ) с конической резьбой NPT для американского рынка и с трубной конической Rc,R (ISO7/1) для европейского (в том числе российского) рынка, что позволяет значительно упростить монтаж оборудования (оказаться от контргайки и дополнительной уплотнительной прокладки у корпуса подключаемого устройства).

Таблица выпускаемых типов резьб фирмой ООО «КОРТЕМ-ГОРЭЛТЕХ»*

Трубная коническая Rc,
R ISO7/1 (по умолчанию)
Диаметр
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
Код
02
01
1
2
3
4
5
6
7
8
10
12
14
Трубная цилиндрическая
G ISO 228
Диаметр
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
Код
02C
01C
1C
2C
3C
4C
5C
6C
7C
8C
10C
12C
14C
NPT ANSI/ASME B1.20.1
Диаметр
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
Код
02N
01N
1N
2N
3N
4N
5N
6N
7N
8N
10N
12N
14N
N.P.S.M
Диаметр
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
Код
02NC
01NC
1NC
2NC
3NC
4NC
5NC
6NC
7NC
8NC
10NC
12NC
14NC
PG
Диаметр
7PG
9PG- 11PG
13.5PG-16PG
21PG
29PG
36PG
42PG
48PG





Код
1P
2P-3P
4P-5P
6P
7P
8P
9P
10P





BET BS 31
Диаметр
1/2”
5/8”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”




Код
1T
2T
3T
4T
5T
6T
7T
8T
10T




ISO 965** Metric
(метрическая)
Диаметр
M12
M16
M20
M25
M32
M40
M50
M63
M75
M90
 M100
M115
 M130
Шаг
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
Код
02 I
01 I
1 I
2 I
3 I
4 I
5 I
6 I
7 I
8 I
10 I
 12 I
 14 I

* Если Ваш тип резьбы отсутствует в таблице, то нужно обратиться в наш офис в Санкт- Петербурге, и мы попробуем Вам помочь.

** ISO 965 - этот тип резьбы имеет второе название Metric и часто используется в европейском электрооборудовании. Некоторые диаметры резьб в изделиях ООО «КОРТЕМ-ГОРЭЛТЕХ» выбранысиз второго и третьего рядов метрической резьбы, например M32х1.5.

По умолчанию Сortem выпускает оборудование с трубной конической резьбой Rc для РФ, что позволяет значительно упростить монтаж оборудования (отказаться от контргайки и дополнительной уплотнительной прокладки у корпуса подключаемого устройства). При этом вы получаете соединение c IP65/IP66. IP66 достигается специальным герметиком CRV-L, IP67/IP68 достигается специальным герметиком CRV-A.

С 2008 года ООО «КОРТЕМ-ГОРЭЛТЕХ» в качестве второго основного типа резьбы для РФ принял ISO 965 Metric (метрическая). Код заказа I.

Соединение с конической резьбой кабельного/трубного ввода и металлического корпуса устройств обеспечивает непрерывность цепи заземления, защиту от электромагнитных помех и сопротивление менее 0,1 Ом. Для кабельных/трубных вводов, установленных в неметаллические корпуса, непрерывность цепи заземления, защита от электромагнитных помех обеспечивается элементами A31 A32, A33, A34, A35.

Резьба ISO 965 Metric (метрическая)*
Резьба ISO 965 Metric (метрическая)



(мм)

(мм)

(мм)

(мм)
M12x1,5
12,00
1,50
10,30
12,1 - 12,5
M16x1,5
16,00
1,50
14,30
16,1 - 16,5
M20x1,5
20,00
1,50
18,30
20,1 - 20,5
M25x1,5
25,00
1,50
23,30
25,1 - 25,5
M32x1,5
32,00
1,50
30,30
32,1 - 32,5
M40x1,5
40,00
1,50
38,30
40,1 - 40,5
M50x1,5
50,00
1,50
48,30
50,1 - 50,5
M63x1,5
63,00
1,50
61,30
63,1 - 63,5
M75x1,5
75,00
1,50
73,30
75,1 - 75,5



Резьба PG*
Резьба PG



(мм)

(мм)

(мм)

(мм)
Pg 7
12,50
1,270
11,20
12,6 -13,0
Pg 9
15,20
1,410
13,80
15,3 - 15,7
Pg 11
18,60
1,410
17,20
18,7 - 19,1
Pg 13,5
20,40
1,410
19,00
20,5 - 20,9
Pg 16
22,50
1,410
21,10
22,6 - 23,0
Pg 21
28,30
1,588
26,70
28,4 - 28,8
Pg 29
37,00
1,588
35,40
37,1 - 37,5
Pg 36
47,00
1,588
45,40
47,1 - 47,5
Pg 42
54,00
1,588
52,40
54,1 - 54,5
Pg 48
59,30
1,588
57,70
59,4 - 59,8

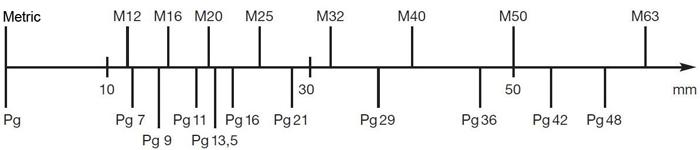

Соответствие резьбы Metric к Pg
Соответствие резьбы Metric к Pg



Резьба трубная цилиндрическая G ISO 228*
Резьба трубная цилиндрическая G ISO 228



(мм)

(мм)

(мм)

(мм)
G 1/4
13,157
1,337
11,40
13,2 - 13,6
G 3/8
16,662
1,337
14,90
16,7 - 17,1
G 1/2
20,955
1,814
18,60
21,0 - 21,4
G 3/4
26,441
1,814
24,10
26,5 - 26,9
G 1
33,249
2,309
30,20
33,3 - 33,7
G 1 1/4
41,910
2,309
38,90
42,0 - 42,4
G 1 1/2
47,803
2,309
44,80
47,9 - 48,3
G 2
59,614
2,309
56,60
59,7 - 60,1



Резьба NPT ANSI/ASME B1.20.1*
Резьба NPT ANSI/ASME B1.20.1



(мм)

(мм)

(мм)

(мм)
NPT 1/4
13,716
1,411
11,10
-
NPT 3/8
17,145
1,411
14,50
-
NPT 1/2
21,336
1,814
17,90
-
NPT 3/4
26,670
1,814
23,20
-
NPT 1
33,401
2,209
29,20
-
NPT 1/2
48,260
2,209
43,90
-
NPT 2
60,325
2,209
55,90
-

* в зависимости от партии изделий, наружные диаметры внешней резьбы могут колебаться в пределах допустимых значений.

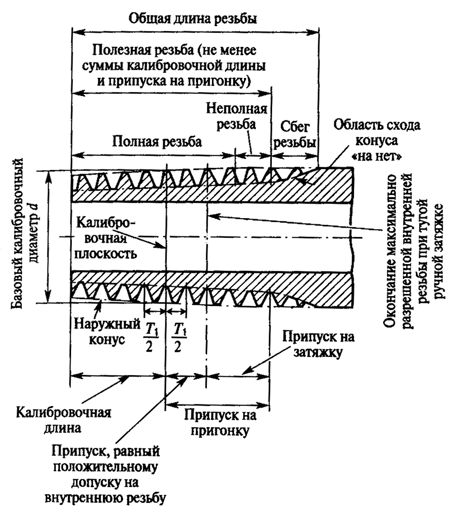

Трубная коническая Rc, R ISO 7/1 конусность 1:16
Обозначение
размера
резьбы		 Шаг Длина резьбы Диаметр резьбы в основной плоскости
Рабочая От торца трубы
до основной плоскости		 Наружный Средний Внутренний
d=D d2=D2 d1=D1
Rc 1/4" 1,337 9,7 6 13,157 12,301 11,445
Rc 3/8" 1,337 10,1 6,4 16,662 15,806 14,95
Rc 1/2" 1,814 13,3 8,2 20,955 19,793 18,631
Rc 3/4" 1,814 14,5 9,5 26,441 25,279 24,117
Rc 1" 2,309 16,8 10,4 33,249 31,77 30,291
Rc 1 1/4" 2,309 19,1 12,7 41,91 40,431 38,952
Rc 1 1/2" 2,309 19,1 12,7 47,803 46,324 44,845
Rc 2" 2,309 23,4 15,9 59,614 58,135 56,565

* в зависимости от партии изделий, наружные диаметры внешней резьбы могут колебаться в пределах допустимых значений.

R Rc ISO 7/1

ASTM NPT
R Rc G



Общие параметры конической резьбы



Силиконовая смазка CRV-SiI

Силиконовая смазка CRV-SiI

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Cиликоновая смазка серии CRV-Si сертифицирован для использования совместно с фитингами, коробками ExdIIB и кабельными вводами ООО «КОРТЕМ-ГОРЭЛТЕХ». Специальная силиконовая герметизирующая смазка не смывается водой и позволяет обеспечить защиту IP66.

Характеристики

Cиликоновая смазка поставляется в пластиковых банках.

Тип: CRV-420/100Si
Упаковка: 100 грамм


СЕРТИФИКАЦИЯ
Сертификаты соответствия
и разрешения:
TC RU C-RU.ГБ05.В.01023
Ростехнадзор РФ Разрешение № РРС 00-044017
ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура
окружающей среды, °С:
-60...+250
