НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

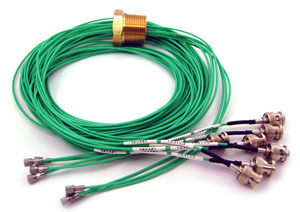

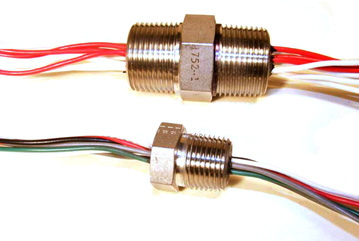

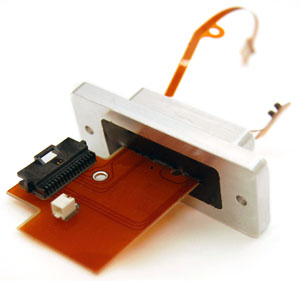

Взрывозащищенные разделительные переходные кабельные элементы предназначены для соединения электрических или оптических цепеймежду двумя оболочками взрывозащищенного оборудования, как правило, между Exd-оболочкой и вводной Exe-оболочкой, или же между двумяExd оболочками. Действительный диапазон рабочих температур определен примененным типом проводов или кабеля. Более подробная информация для конкретных типов предоставляется по запросу. По заказу взрывозащищенные разделительные переходные кабельные элементы выпускаются смонтажными проводами (проводниковый), с коаксиальными кабелями (коаксиальный), с оптическими кабелями (оптический), с плоскими проводами, с зажимным винтом (болтовой).
По требованию заказчика используются многожильные газоблокирующие теплостойкие монтажные провода ООО «КОРТЕМ-ГОРЭЛТЕХ» для заливных разделительных барьеров с полностью заполненным внутренним пространством.
| АКСЕССУАРЫ Жидкий фиксатор Контргайка DL Зажимное кольцо Компаунд CRV Защитная транспортировочная сетка /GRID |  |  |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
 |  |  |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U Ex d I Mb U |
| Защита: | IP66/67 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+150 |
Резьба: | |
Коническая: | Стандартная трубная R, Rc ISO 7/1 (по умолчанию) NPT ANSI ASME B1.20.1 код N, |
Цилиндрическая: | Трубная G ISO 228/1 код С ISO 965 Metric код I BET BS31 код T N.P.S.M. код NC PG DIN 40430 код P |
Материал: | Никелированная латунь OT58 B (по умолчанию) Оцинкованная сталь G Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) S |
Заполнение: | Компаунд CRV |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
 |  |  |
ТИПОВЫЕ КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ | |
 |  |
ТИП ФИТИНГА | ДИАМЕТР М | H, ММ | L, ММ | H, ММ | AС, ММ | S, MM |
NPZ | 10 | 30 | 15 | 9 | 14 | 16,5 |
12 | 16 | 19 | ||||
16 | 20 | 23,5 | ||||
24 | 28 | 32,5 | ||||
25 | 30 | 34,5 | ||||
33 | 36 | 42 | ||||
36 | 40 | 46,5 | ||||
38 | 42 | 48,5 | ||||
42 | 45 | 52 |
 |  |  |

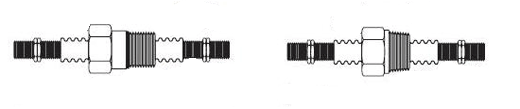

 | Тип резьбы Metric | Тип резьбы NPT |
 | ||
 |  |  |
