НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные заглушки серии CPP применяются для закрытия неиспользуемых вводных отверстий.
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Контргайка (только цилиндрическая резьба) DL
Внешнее уплотнительное кольцо для обеспечения защиты IP 66/67 на резьбе (только цилиндрическая резьба) GRN
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СООТВЕТСТВИЕ СТАНДАРТАМ |
| ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ГОСТ 30852.10-2002, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011 |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U /  Ex e II Gb U /  Ex ia IIC Ga U Ex d I Mb U /  Ex e I Me U /  Ex ia I Ma U |
| Защита: | IP66/67 |
| Сертификаты соответствия и разрешения: | TC RU C - RU.ГБ05.B.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60 / -40 ... +150/+185 Символ обозначения измененных характеристик оборудования в связи с его совершенствованием: применением инновационных технологий, новых технических решений, использованием новейших электрических компонентов |
Резьба: | |
Коническая: | Стандартная трубная R / Rc ISO 7/1 NPT ANSI ASME B1.20.1 код N |
Цилиндрическая: | Трубная G ISO 228/1 код С ISO 965 Metric код I |
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код В Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) код S Нержавеющая сталь марки AISI 304 код SS Латунь код BB Коррозионностойкий алюминиевый сплав код A |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
ТАБЛИЦА РЕЗЬБ:
| КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ |
*Габаритные размеры подтверждаются при заказе.
Опросный лист на заглушки серии CPP |

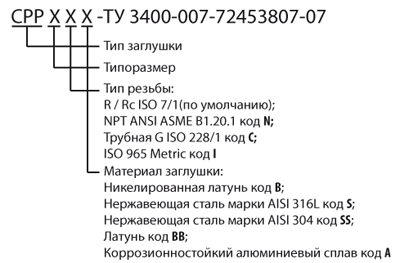

ФОРМИРОВАНИЕ МАРКИРОВКИ
