НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

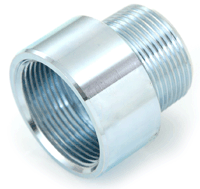

Переходники REB применяются для увеличения диаметра вводных отверстий с внутренней резьбой и для уменьшения диаметра вводов с внешней резьбой.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – горнодобывающая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СООТВЕТСТВИЕ СТАНДАРТАМ |
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011 |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U /  Ex e II Gb U /  Ex ia IIC Ga U Ex d I Mb U /  Ex e I Mc U /  Ex ia I Ma U |
| Защита: | IP66/67 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+150 |
Резьба: | |
Коническая: | Стандартная трубная R, Rc ISO 7/1 (по умолчанию) NPT ANSI ASME B1.20.1 код N, |
Цилиндрическая: | Трубная G ISO 228/1 код С ISO 965 Metric код I BET BS31 код T N.P.S.M. код NC PG DIN 40430 код P |
| Материал: | Оцинкованная сталь G (по умолчанию) Коррозионностойкий алюминиевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный A Никелированная латунь OT58 B Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) S |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Контргайка DL для цилиндрической резьбы | /DL |
| Внешнее уплотнительное кольцо GRN для обеспечения защиты IP 66/67 на резьбе (только цилиндрическая резьба) | /GRN |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ВНЕШНИЙ ДИАМЕТР M | ||||||||||||
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 21/2" | 3" | 4" | ||
ВНУТРЕННИЙ ДИАМЕТР F | 3/8" | 3814 | | | | | | | | | | |
| 1/2" | 114 | 138 | | | | | | | | | | |
| 3/4" | 214 | 238 | 21 | | | | | | | | | |
| 1" | 314 | 338 | 31 | 32 | | | | | | | | |
| 1 1/4" | 414 | 438 | 41 | 42 | 43 | | | | | | | |
| 1 1/2" | 514 | 538 | 51 | 52 | 53 | 54 | | | | | | |
| 2" | 614 | 638 | 61 | 62 | 63 | 64 | 65 | | | | | |
| 2 1/2" | | | 71 | 72 | 73 | 74 | 75 | 76 | | | | |
| 3" | | | 81 | 82 | 83 | 84 | 85 | 86 | 87 | | | |
| 4" | | | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | | |
| 5" | | | 1201 | 1202 | 1203 | 1204 | 1205 | 1206 | 1207 | 1208 | 1210 | |
Пример: | REB42 ТУ 3400-007-72453807-07 (переходник: 1 1/4" ISO7/1 внутренняя резьба - 3/4" ISO7/1 внешняя резьба) REBIF50NM3 ТУ 3400-007-72453807-07 (переходник: M50 внутренняя резьба - 1" NPT внешняя резьба) |
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример заказа:
Переходник типа RE: | RE21 ТУ 3400-007-72453807-07 (R 3/4" - Rc 1/2") REGM5NF3 ТУ 3400-007-72453807-07 (1 1/2" GAS UNI ISO 7/1 - 1" NPT) |
Переходник типа REB: | REB31 ТУ 3400-007-72453807-07 (Rс 1" - R 1/2") REBNF7PM8 ТУ 3400-007-72453807-07 (2 1/2" NPT - PG36) |
Переходник типа REM: | REMGF5NF2 ТУ 3400-007-72453807-07 (1 1/2" GAS UNI ISO 7/1 - 3/4" NPT) REMIF32PF3 ТУ 3400-007-72453807-07 (ISO 32 шаг 1,5 - PG 11) |
Переходник типа REN: | RENTM5NM3 ТУ 3400-007-72453807-07 (BET 1 1/4" - 1" NPT) RENIM25IM40 ТУ 3400-007-72453807-07 (ISO 25 шаг 1,5 - ISO 40 шаг 1,5) |
ТИП РЕЗЬБЫ | КОД ВНУТРЕННЕЙ РЕЗЬБЫ | КОД ВНЕШНЕЙ РЕЗЬБЫ |
| Трубная коническая R, Rc ISO7/1 | GF | GM |
| NPT ANSI/ASME B1.20.1 | NF | NM |
| ISO 965 (Metric) | IF | IM |
| Трубная цилиндрическая GISO 228 | CF | CM |
| PG | PF | PM |
| BET BS 31 | TF | TM |
| N.P.S.M | NCF | NCM |
Пример заказа:
Переходник типа RE: | REPM10IF20 ТУ 3400-007-72453807-07 (PG48 - ISO 2 0 шаг 1,5) REGM5NF3 ТУ 3400-007-72453807-07 (1 1/2" GAS UNI ISO 7/1 - 1" NPT) |
Переходник типа REB: | REBIF50NM3 ТУ 3400-007-72453807-07 (ISO 5 0 шаг 1,5 - 1" NPT) REBNF7PM8 ТУ 3400-007-72453807-07 (2 1/2" NPT - PG36) |
Переходник типа REM: | REMGF5NF2 ТУ 3400-007-72453807-07 (1 1/2" GAS UNI ISO 7/1 - 3/4" NPT) REMIF32PF3 ТУ 3400-007-72453807-07 (ISO 32 шаг 1,5 - PG 11) |
Переходник типа REN: | RENTM5NM3 ТУ 3400-007-72453807-07 (BET 1 1/4" - 1" NPT) RENIM25IM40 ТУ 3400-007-72453807-07 (ISO 25 шаг 1,5 - ISO 40 шаг 1,5) |
Переходник RE (внешняя резьба/внутренняя резьба) | Переходник REB (внутренняя резьба/внешняя резьба) |
Переходник REM (внутренняя резьба/внутренняя резьба) | Переходник REN (внешняя резьба/внешняя резьба) |
