НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

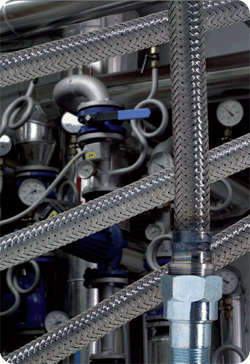

Взрывозащищенные гибкие армированные кабельные элементы SP (взрывозащищенные гибкие металорукава, рукав, шланг) применяются для соединения оборудования и устройств, подверженных сильной вибрации, таких как, например, электродвигатели, насосы, вентиляторы и т.п., для защиты уязвимых электрических кабелей, проводов и волоконной оптики. Это очень эффективный и надежный способ защиты кабеля, получивший распространение в различных системах, который может справляться с целым рядом различных неблагоприятных факторов окружающей среды, внешних воздействий и условий эксплуатации. Их использование также является предпочтительным при установке подвесной осветительной арматуры с помощью трубной проводки.
Модификация с вращающимися фитингами обеспечивает независимое вращение резьбового соединения во время монтажа. Взрывозащищенные гибкие армированные кабельные элементы SP также предназначены для создания подвижного моста между участками трубной проводки для компенсации температурного расширения/сжатия, сейсмических волн и других подвижек.

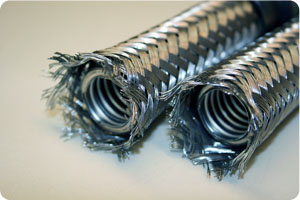

Гофрированные оболочки (рукава герметичные трубные) изготавливаются однослойными, методом гидроформировки цельнотянутых трубных заготовок из высококоррозионностойкой нержавеющей стали AISI 316L, которые сварены аргоновой сваркой встык по кольцу. На гибкие оболочки гофры, для повышения прочности и защиты от статических, осевых и радиальных нагрузок, надевается проволочная металлическая оплетка сетчатого типа, изготовленная из высококоррозионностойкой нержавеющей стали AISI 316L. Материал гибкого рукава и оплетки – высококоррозионностойкая нержавеющая сталь.
Широкий выбор продукции позволяет найти именно то решение, которое Вам необходимо. В ассортименте имеются различные системы металлорукава, с размерами резьбы от 1/2” до 4”, из оцинкованной и нержавеющей стали с покрытием/оплеткой.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
ПРЕИМУЩЕСТВА
- Высокая механическая прочность
- Высокая стойкость к абразивному износу
- Высокая прочность на сжатие
- Высокая прочность на разрыв
- Высокая ударопрочность
- Высокая гибкость
- Пыле влагостойкость
- Стойкость к выплеску металла и мелкой металлической стружки
- Диапазон температур: -60°C...+150°C
- электромагнитное экранирование 55дБ/1Мгц
- Высокая стойкость к вибрации
- Вращающиеся фитинги
- Поддерживает целостность системы в тяжёлых условиях эксплуатации
- Подходит для широкого диапазона агрессивных сред
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 14254-96 (МЭК 529-89), гл. 7.3 ПУЭ,
ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – железнодорожной транспорт, метрополитен | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d IIC Gb U  Ex d IIB Gb U |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | TC RU C - RU.ГБ05.B.01023 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С | -60...+150 |
Резьба: | |
Коническая: | Стандартная трубная R, Rc ISO 7/1 (по умолчанию) NPT ANSI ASME B1.20.1 код N, |
Цилиндрическая: | Трубная G ISO 228/1 код С ISO 965 Metric код I BET BS31 код T N.P.S.M. код NC PG DIN 40430 код P |
Неподвижные фитинги от 1/2" до 1" : | нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) |
от 1 1/4" до 4" и более: | оцинкованная сталь (по умолчанию) нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) |
| Вращающиеся фитинги: | оцинкованная сталь (по умолчанию) нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) |
| Гибкий шланг: | нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
|  | ||||||||||||||||
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Фитинг 2 / Фитинг 1 | ИСПОЛНЕНИЕ IIC | ИСПОЛНЕНИЕ IIB | Исполнение IIC | ||||
НЕПОДВИЖНЫЙ (внешняя) | НЕПОДВИЖНЫЙ (внутренняя) | ВРАЩАЮЩИЙСЯ (внешняя) | ВРАЩАЮЩИЙСЯ (внутренняя) | ВРАЩАЮЩИЙСЯ (внешняя) | ВРАЩАЮЩИЙСЯ (внутренняя) | ||
| ИСПОЛНЕНИЕ IIC | НЕПОДВИЖНЫЙ (внешняя) | SPH | SPG | SPN | SPI | SPRN | SPRI |
| Неподвижный (внутренняя) | | SPZ | SPY | SPD | SPRY | SPRD | |
| Исполнение IIB | Вращающийся (внешняя) | | | SPP | SPE | | |
| Вращающийся (внутренняя) | | | | SPT | | | |
| Исполнение IIC | Вращающийся (внешняя) | | | | | SPRP | SPRE |
| Вращающийся (внутренняя) | | | | | | SPRT | |
РЕЗЬБОВЫЕ ОТВЕРСТИЯ | |||||||||
ТИПОРАЗМЕР | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
ДИМЕТР РЕЗЬБЫ ISO 7/1 Rc, ISO 7/1 r | (1/2") | (3/4") | (1") | (1 1/4") | (11/2") | (2") | (2 1/2") | (3") | (4") |
МИН. ДЛИНА ШЛАНГА, ММ | 300 | 300 | 300 | 400 | 500 | 500 | 700 | 700 | 700 |
ДЛИНА, ММ | ИСПОЛНЕНИЕ | |
ОТ | ДО | |
| 300 | 5000 |  ExdIIBU /  ExdIIICU Ex d IIC Gb U /  Ex d IIB Gb U |
| 5000 | 10000 |  ExdIIBU Ex d IIB Gb U |
ТИПОРАЗМЕР | МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА | |
КОД | ДЮЙМ | ММ |
1 | 1/2" | 140 |
2 | 3/4" | 170 |
3 | 1" | 190 |
4 | 1 1/4" | 260 |
5 | 1 1/2" | 300 |
6 | 2" | 320 |
7 | 2 1/2" | 350 |
8 | 3" | 360 |
10 | 4" | 380 |
№ П/П | ТИП ФИТИНГА ДЛЯ ШЛАНГА | ОПИСАНИЕ |
1 |  | Неподвижный (внешняя) |
2 |  | Неподвижный (внутренняя) |
3 |  | Вращающийся (внешняя) |
4 |  | Вращающийся (внутренняя) |
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: | SPN35S ТУ 3400-007-72453807-07 (вращающийся внешний 1" ISO7/1 - неподвижный внешний 1" ISO7/1) длина 0,5 м нержавеющая сталь |
НЕПРАВИЛЬНАЯ УСТАНОВКА | ПРАВИЛЬНАЯ УСТАНОВКА | |
 | Не вытягивайте гибкий элемент SP - аккуратно разматывайте его |  |
 | Не перекручивайте гибкий элемент SP - установите его без перекручивания |  |
 | Старайтесь, чтобы длина гибкого элемента SP не получилась слишком короткой |  |
 | Избегай чрезмерного сгибания гибкого элемента SP, используйте фитинги ELM |  |
 | Не двигайте гибкий элемент SP поперек устанавливаемой поверхности, двигайте только по оси |  |
 | Старайтесь, чтобы гибкий элемент SP не перегибался, используйте шаблон |  |
 | Если происходит сильное движение по оси, не устанавливайте гибкий элемент SP по прямой линии, устанавливайте его в U-образном изгибе |  |
 | Избегайте скручивания, когда оборудование находится не на одной линии, устанавливайте только в одной плоскости |  |
 | Избегайте перегиба гибкого элемента SP в подвешенном состоянии, используйте катушку |  |
 | Избегайте чрезмерного перегиба концов гибкого элемента SP, применяйте фитинги ELM |  |
 | Избегайте колебаний по направлению оси, устанавливайте гибкий элемент SP вертикально направлению движения |  |
 | Не допускайте колебания с различных направлений на один гибкий элемент SP - устанавливайте несколько шлангов |  |
 | Не позволяйте гибкому элементу SP двигаться только в одном направлении - переместите его в центр, чтобы распределить движение в обоих направлениях |  |
 | Не допускайте осевых колебаний, устанавливайте гибкий элемент SP вертикально направлению движения |  |
 | Избегайте колебания со стороны - устанавливайте гибкий элемент SP под углом 90° |  |
 | Избегайте изгиба - изгиб гибкого элемента SP и колебание должны быть в одной плоскости |  |
 | Не допускайте чрезмерного изгиба концов гибкого элемента SP, используйте фитинги ELM |  |
 | Не устанавливайте гибкие элементы SP большей длины - устанавливайте гибкие элементы Sp точной длины |  |
 | Старайтесь чтобы расстояние не было слишком большим применяйте точные размеры |  |
 | Не допускайте изгиба при угловых колебаниях, все движения гибкого элемента SP только по оси |  |
 | Не тяните гибкий элемент SP по полу без какой-либо защиты. Избегайте повреждений, используя защитный коврик |  |
