НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Беспроводной комплекс безопасности и контроля является новым высокотехнологичным решением, разработанным для обеспечения контроля, безопасности и мониторинга на потенциально опасных объектах горнодобывающей и нефтегазовой отрасли. Беспроводная система безопасности позволяет отслеживать местоположение рабочего или спасателя в режиме реального времени, обеспечивать двухстороннюю передачу сигналов безопасности и оповещения.
Головные фонари SECURLUX L10 ALFA, ручные фонари SECURLUX L3000 и индивидуальные блоки безопасности L-SICS укомплектованы беспроводными модулями SICS с возможностью программирования характеристик устройств. Модули SICS оснащены датчиком движения, температурным сенсором и датчиком уровня шума. Устройства непрерывно ведут обмен данными по беспроводному каналу связи через беспроводные роутеры и координаторы, расположенные непосредственно в шахте или опасной зоне наземных объектов. Координаторы по локальной сети соеденены с постом управления и мониторинга. Таким образом, данные с устройств о передвижении персонала и техническом состоянии устройства передается на пост управления и мониторинга в реальном времени.
Беспроводной комплекс контроля и безопасности SICS включает в себя пост управления и мониторинга, размещенный вне опасной зоны и подключенный к беспроводной сети SICS через один или несколько координаторов по искробезопасному Ethernet или по оптоволокну через дополнительный модуль CCFE-МЕДИАКОНВЕРТОР. Рекомендуемая скорость оптического канала связи 1Гбит.

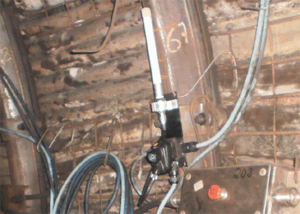

Роутеры беспроводной связи выполнены на основе корпуса светильника L10 ALPHA, установленного во взрывозащищенном зарядном устройстве. К устройству подключается антенна беспроводной связи, обесцвечивающая дальность приема / передачи сигнала по прямой видимости до 600 метров. Роутеры устанавливаются на объекте и соединяются между собой в сеть по беспроводному каналу связи. Соединение роутеров физическим кабелем данных не требуется. При выходе одного роутера из строя его функции берут на себя роутеры, перекрывающие зону охвата. Рекомендуемая плотность установки роутеров в шахтах, рудниках и на конструкционно сложных объектах – 100 метров. Допускается транзитное питание роутеров, до 10 устройств. Автономная работа роутера до 12 часов.
 |  |  |
Технология построения сети напоминает пчелиные соты. Основное отличие от подобных сетей, ранее используемых форматов, заключается в меньшем количестве потребляемой в процессе работы энергии, в большей по сравнению с остальными надежности при передаче данных и в улучшенной системе защиты информации. Простота создания сетей сбора данных, возможность их оперативного развёртывания и сворачивания, их интеллектуальность и дешевизна, лёгкость их расширения и сокращения - вот принципы, заложенные в идеологию стандарта сетей SICS. В зависимости от того, насколько мощный передатчик и насколько чувствительный приемник используются, изменяется радиус охвата устройств. Так, при работе на открытых площадях радиус охвата может достигать нескольких сотен метров. Благодаря тому, что наращивание сети происходит за счет повторной трансляции сообщений, зона покрытия сетей SICS на самом деле большая, чем общая зона покрытия узлов. Протокол, разработанные с учетом максимального энергосбережения, позволяют своим устройствам находиться в спящем режиме основную часть времени. Только изредка, на долю секунды, им достаточно включать приемник и проверять — не обращаютя ли к ним мобильные устройства. Беспроводная сеть обладает уникальными свойствами самовосстановления и самообразования. Это достигается благодаря тому, что устройства сети в момент включения самостоятельно формируют сеть, безошибочно находя друг друга. Если даже одно из устройств сети выходит из строя сеть самостоятельно восстанавливается, начиная передавать данные по новому маршруту. Такие свойства беспроводной сети позволяют использовать данную технологию в организации как простых сетей с двумя точками передачи данных, так и для устройства сетей, носящих более сложный, разветвленный характер. |  | |
 | ||
 |
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002, ТР ТС 012/2011, ПБ 05-618-03, ПБ 03-553-03, Гл. 7.3 ПУЭ, ГОСТ Р 53270-2009, РД 5.2-093-2004, ТР ТС 012/2011 |
ОБЛАСТЬ ПРИМЕНЕНИЯ |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  0Ex ia IIC T4 Ga X PO Ex ia I Ma X Ex ia IIIC T135°C Da X |
| Защита: | не менее IP65 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория I по рудничному газу и пыли; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 |
|  | ||||||||||||||||||||||
|  | ||||||||||||||||||
 |
 |
 |
 |
ОСНОВНЫЕ ФУНКЦИИ СИСТЕМЫ
ИДЕНТИФИКАЦИЯ
На каждого пользователя системы заводится индивидуальная карточка с фотографией и удостоверением личности. Закреплять за пользователями индивидуальные и групповые фонари, и блоки индивидуальной безопасности L-SICS. Система позволяет объединять пользователей по категориям и группам, для разграничения и контроля доступа на различные участки объекта.
КОНТРОЛЬ И МОНИТОРИНГ
В режиме реального времени оператор комплекса может отслеживать местоположение персонала, его передвижение движение через различные области добычи или опасные зоны наземных объектов. Система позволяет определить число работников находящихся на объекте, идентифицировать каждого работника в отдельности и его местоположение, отобразить статус технического состояния закрепленным за пользователем устройств SICS и их местоположение. Взрывозащищенные блоки L-SICS оснащаются датчиком движения, температурным сенсором и датчиком уровня шума. Данные с датчиков передаются на пост управления и мониторинга, позволяя оператору отслеживать показания в режиме реального времени.
АВАРИЙНЫЙ СИГНАЛ «ОТСУТСТВИЕ ДВИЖЕНИЯ»
Аварийный сигнал "Отсутствие движения" включаться автоматически, когда модуль SICS не обнаруживает движение рабочего/спасателя в опасной зоне заданный период времени. Фонарь или проблесковый маячок блока L-SICS переходит в импульсный режим свечения, посылается аварийный радиосигнал на пост управления и мониторинга и другим рабочим/спасателям, находящимся в рабочем окружении источника тревожного сигнала, переводя их фонари в импульсный режим работы на одну минуту.
Период времени срабатывания аварийного сигнала «Отсутствие движения» может меняться на посте управления и мониторинга.
СИГНАЛ ОПОВЕЩЕНИЯ О ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ «ОПАСНОСТЬ»
Сигнал оповещения о чрезвычайных ситуациях «ОПАСНОСТЬ» активируется работником вручную посредством длительного нажатия (4-е секунды) на кнопку включения / выключения устройства SICS. Как и в случае аварийного сигнала "Отсутствие движения", фонарь пользователя или проблесковый маячок блока L-SICS переходит в импульсный режим работы и посылает радиосигнал другим рабочим/спасателям, находящимся в рабочем окружении, переводя их фонари в импульсный режим работы на одну минуту.
ФУНКЦИЯ "ВЫЗОВ"
Оператор поста мониторинга в любое время может передавать сигнал «ВЫЗОВ» конкретному работнику, либо группе пользователей. Сигнал подается импульсным режимом работы фары фонаря или проблесковым маячком индивидуальный блока безопасности L-SICS.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Беспроводной интерфейс SICS передает диагностическую информацию устройств на пост управления и мониторинга. Это позволяет контролировать такие важные параметры, как: напряжение питания батареи, время заряда и разряда батареи, рабочее время фонаря при различных источниках освещения, количество полных циклов заряда/разряда. Предоставляемые комплексом данные позволяют своевременно производить диагностику устройств и обслуживать аккумуляторные батарей.
СОСТАВЛЕНИЕ ОТЧЕТОВ
Беспроводной комплекс безопасности и контроля SICS предоставляет гибкий инструмент конфигурирования графиков и сводных отчетов по таким параметрам, как: время входа / выхода, вход и пересечение персоналом контрольных зон, эффективность работы аккумуляторных батарей устройств.
Индивидуальные устройства комплекса SECURLUX SICS
 | ||
| Взрывозащищенный индивидуальный фонарь SECURLUX L10 ALFA | Взрывозащищенный индивидуальный / групповой фонарь SECURLUX L3000 | Взрывозащищенный индивидуальный блок безопасности и контроля L-SICS |
Взрывозащищенный индивидуальный блок безопасности и контроля L-SICS снабжены аккумуляторной батареей обеспечивающей автономную работу устройства до 5 суток. Блок надежно крепится на поясе рабочего/спасателя помощью скоб из нержавеющей стали. На корпусе устройства расположено два светодиода индикации работы устройства и кнопка подачи оповещения о чрезвычайных ситуациях «ОПАСНОСТЬ». Сигнал активируется работником вручную посредством длительного нажатия на кнопку устройства. Аварийный сигнал "ОТСУТСТВИЕ ДВИЖЕНИЯ" включатся автоматически, когда модуль L-SICS не обнаруживает движение рабочего/спасателя в опасной зоне заданный период времени. Опционально поддерживается оснащение модуля проблесковым маячком для передачи сигнала «ВЫЗОВ» и облегчения обнаружения пользователя в случае возникновения чрезвычайных ситуаций. Взрывозащищенные индивидуальные блоки безопасности и контроля L-SICS оснащены датчиком движения, температурным сенсором и датчиком уровня шума. Блоки безопасности поставляются с индивидуальными или групповыми зарядными устройствами на 1,3 или 5 устройств.
