Электротехническое взрывозащищенное оборудование

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

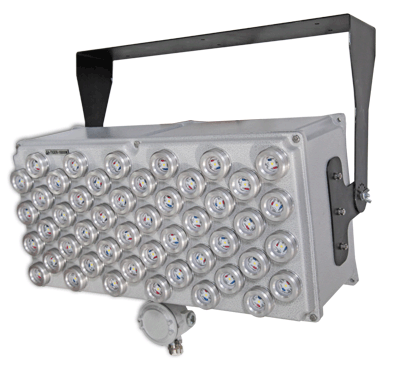

Взрывозащищенные светильники серии SA-TIGER-U это светильники четвертого поколения популярной серии SA-TIGER. В светильниках серии SA-TIGER-U применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155Лм на 1Вт.

В светильниках SA-TIGER-U использована технология технология сужения спектрального излучения. Исходя из этого для определения визуальной яркости светильника к лампе накаливания необходимо умножить его энергетическую мощность светового потока (Лм) на коэффициент 2,77.

Практические испытания позволили подтвердить, что светильники SA-TIGER-8960U/LS по визуальной яркости превосходят светильники с лампами ДРЛ 250 и могут являться оптимальной заменой светильников на основе ртутных газоразрядных ламп.  К тому же светильники серии SA-TIGER-U/LS в несколько раз превосходят ртутные лампы по сроку службы и лишены таких недостатков ДРЛ, как плохая цветопередача, долгое зажигание и перезажигание лампы, занимающее в некоторых  условиях до 10 минут. Время включения светильника SA-TIGER-U/LS и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей. Многолинзовая структурура светильника позволяет создать более комфортное равномерное освещение не слепящее глаз.

Светильники серии SA-TIGER-U/LS состоят из корпуса, изготовленного из коррозионностойкого модифицированного алюминиево-кремниевого сплава, плафоноы из ударопрочного поликарбоната и кабельных вводов. При необходимости светильники могут быть укомплектованы кабелем для подключения светильника длиной 5 метров сечением 3x1,5мм² или другим кабелем по спецификации заказчика.

Область применения - невзрывоопасные зоны на поднадзорных объектах Ростехнадзора РФ и национальных технических надзорах стран СНГ.

Светильники SA-TIGER-U выпускаются на основе солнечно белых сверхъярких светодиодов нового поколения NICHIA (Япония)



СЕРТИФИКАЦИЯ
Защита:	IP66
Сертификаты соответствия и разрешения:	ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) НСОПБ.RU.ПР 014.Н.00033 Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+60
Номинальное напряжение, В:	12...24 / ~220 127-370 (для Токр от -40°С)
Цветовая температура:	5255К (по требованию от 3500К до 7500К)
Наработка на отказ чипа сверхъярких светодиодов:	50000 часов. (Используются сверхъяркие кристаллы со сроком службы 100 тысяч часов)
Коэффициент пульсации светового потока:	менее 0,1%
Электрическая схема:	Подключение к клеммам барьера L, N, PЕ сечением 1,5 мм
Материал корпуса SA искробезопасного блока:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал радиатора:	Ударопрочный алюминиевый сплав, фрикционно искробезопасный
Материал плафонов:	Ударопрочный поликарбонат, устойчивый к ультрафиолету
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3

АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ Взрывозащищенное исполнение Номинальное напряжение 12...24B /12DС Номинальное напряжение 127...370B для Токр от -40°С /220DС Другая длина кабеля в метрах /Кабель XX м Вводная коробка с защитой 1ExdIICT4 /SC1 Проходная вводная коробка с защитой 1ExdIICT4 /ST1 Взрывозащищенный источник бесперебойного питания для аварийного освещения /БАТ Переносное напольное исполнение с ручкой /P Настенное крепление c регулируемым углом /IX Крепление на трубу /T Рым-болты для подвесного крепления /CG Потолочное крепление /X Крепление на штативе /S Невзрывозащищенное общепромышленное исполнение /LS

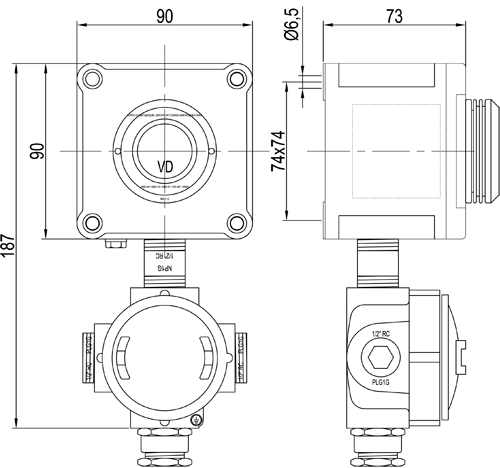

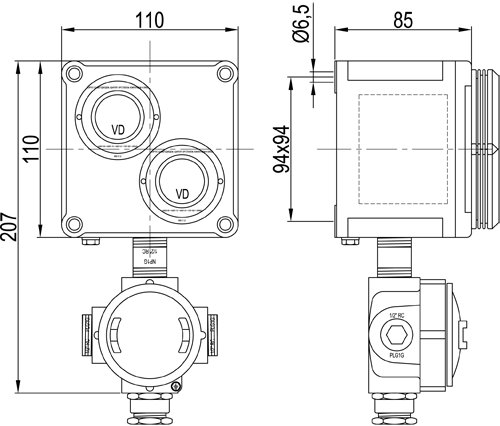

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

SA-TIGER-620U



SA-TIGER-1240U

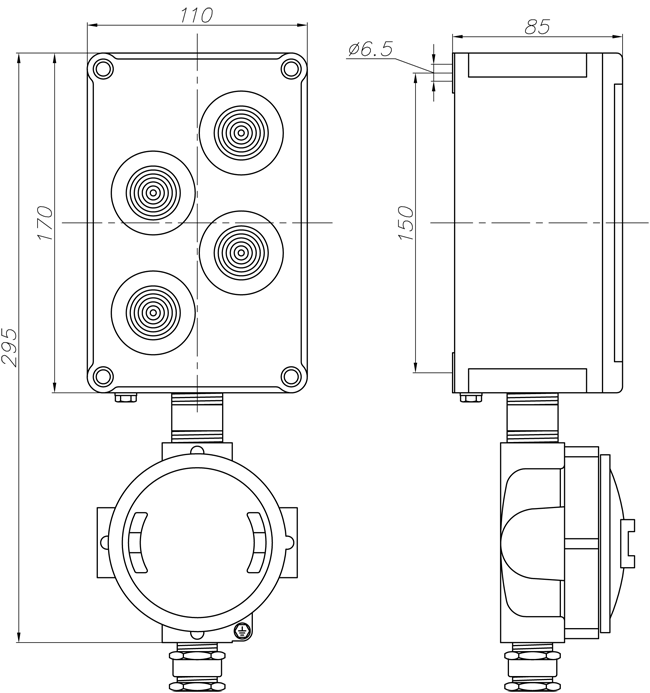

SA-TIGER-2480U

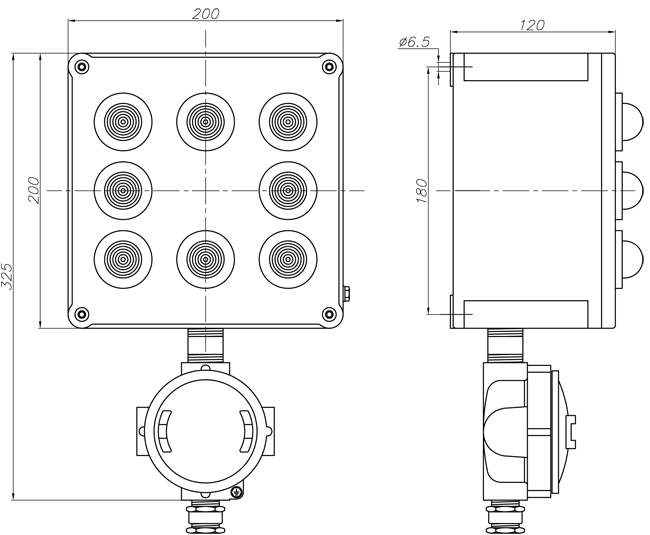

SA-TIGER-4960U

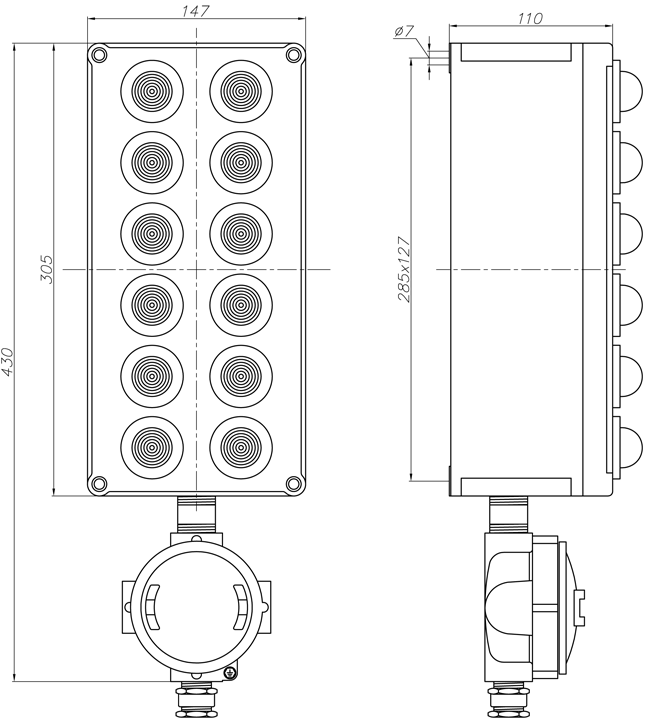

SA-TIGER-7440U

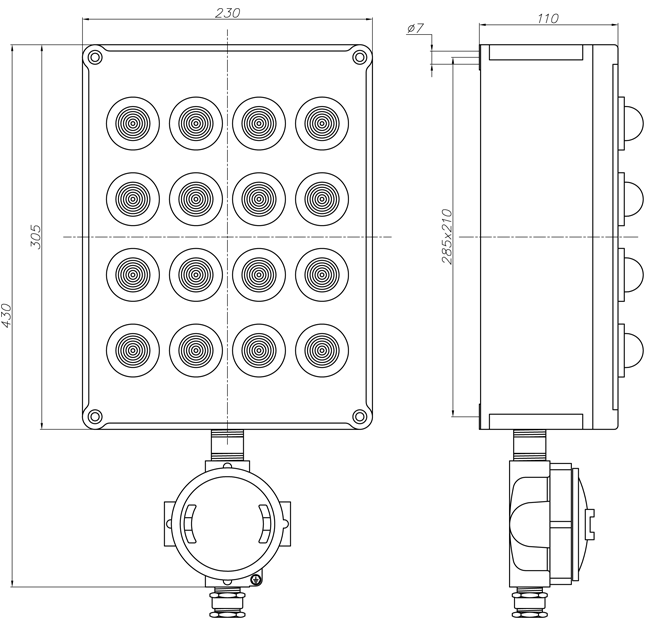

SA-TIGER-9920U

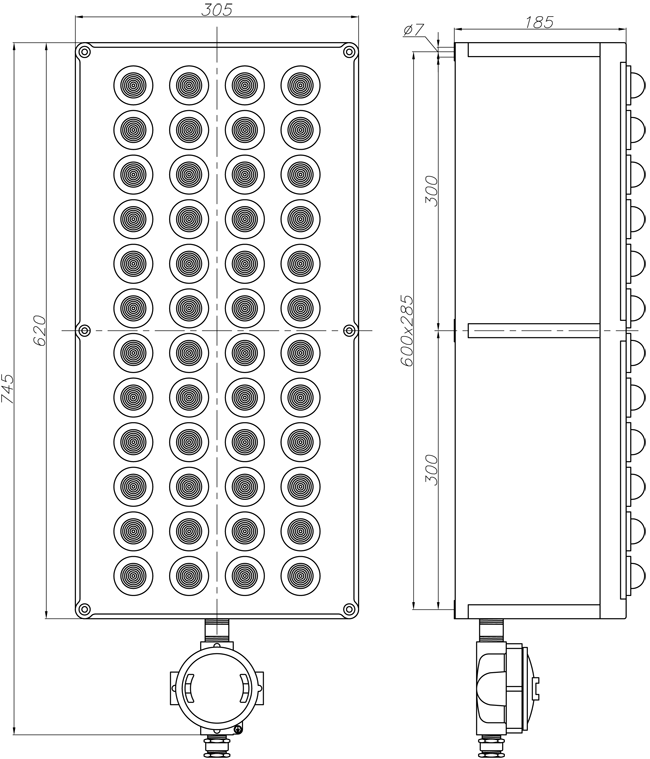

SA-TIGER-29760U



МОДЕЛЬ	3D МОДЕЛЬ	ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ:	УГОЛ СВЕТОВОГО ПОТОКА	НАПРЯЖЕНИЕ, В	ПОТРЕБ. ТОК, А
SA-TIGER-620U/90/12DC/LS	-	620	90°	12...24	0,15...0,3
SA-TIGER-620U/90/220AC/LS	-	620	90°	~220	0,04
SA-TIGER-1240U/90/12DC/LS	-	1240	90°	12...24	0,3...0,6
SA-TIGER-1240U/90/220AC/LS	-	1240	90°	~220	0,05
SA-TIGER-2480U/90/12DC/LS		2480	90°	12...24	0,6...1,2
SA-TIGER-2480U/90/220AC/LS		2480	90°	~220	0,1
SA-TIGER-4960U/90/12DC/LS	-	4960	90°	12...24	1,2...2,4
SA-TIGER-4960U/90/220AC/LS	-	4960	90°	~220	0,2
SA-TIGER-7440U/90/12DC/LS	-	7440	90°	12...24	1,8...3,6
SA-TIGER-7440U/90/220AC/LS	-	7440	90°	~220	0,3
SA-TIGER-9920U/90/12DC/LS		9920	90°	12...24	2,4...4,8
SA-TIGER-9920U/90/220AC/LS		9920	90°	~220	0,4
SA-TIGER-29760U/90/12DC/LS	-	29760	90°	12...24	7,2...14,4
SA-TIGER-29760U/90/220AC/LS	-	29760	90°	~220	1,2

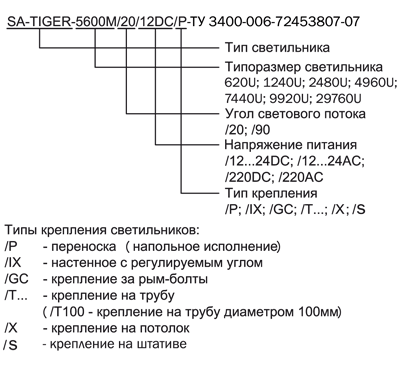

Пример маркировки для заказа:



ВАРИАНТЫ КРЕПЛЕНИЯ

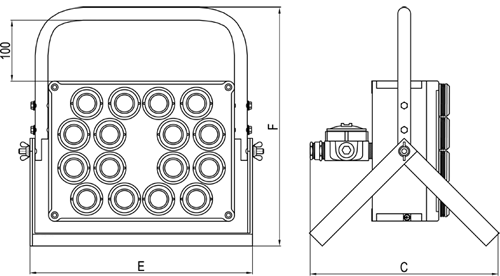

ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ /P

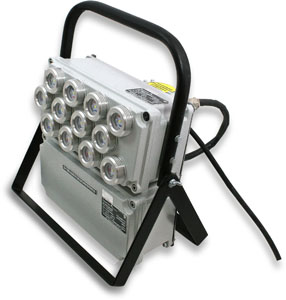

ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ С АККУМУЛЯТОРНОЙ БАТАРЕЕЙ /БАТ/P
ПО СХЕМЕ ЗАКАЗЧИКА

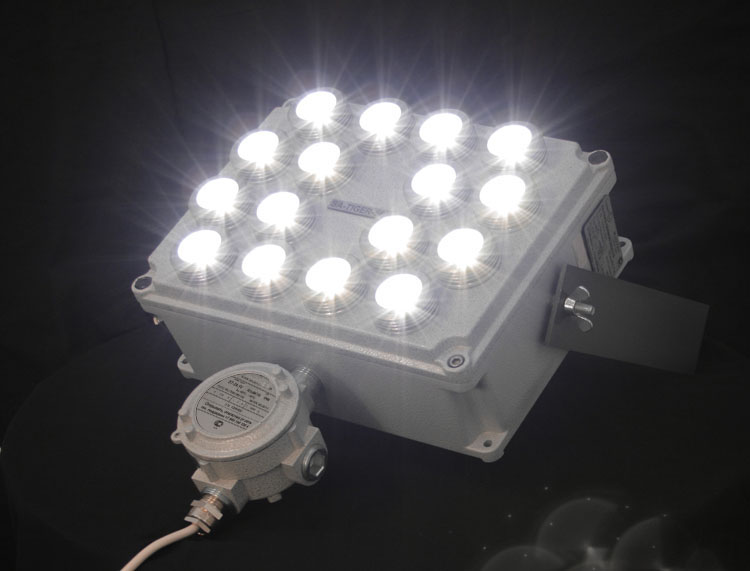

НАСТЕННОЕ КРЕПЛЕНИЕ С РЕГУЛИРУЕМЫМ УГЛОМ /IX



КРЕПЛЕНИЕ НА ТРУБУ /T



ПОДВЕСНОЕ КРЕПЛЕНИЕ /GC



Габаритные и присоединительные размеры, мм

Модель	L	D1	H	D2	A	B	D3	C	E	F
SA-TIGER-620U	60	6	-	48	-	-	-	-	-	-
SA-TIGER-1240U	80	6	-	48	-	-	-	-	-	-
SA-TIGER-2480U	120	6	-	48	-	-	-	-	-	-
SA-TIGER-4960U	80	8	100	48	180	180	20	300	260	365
SA-TIGER-7440U	120	8	200	48	285	127	20	310	365	315
SA-TIGER-9920U	120	8	200	48	285	210	20	310	365	395
SA-TIGER-29760U	120	8	200	48	300	285	25	470	680	395

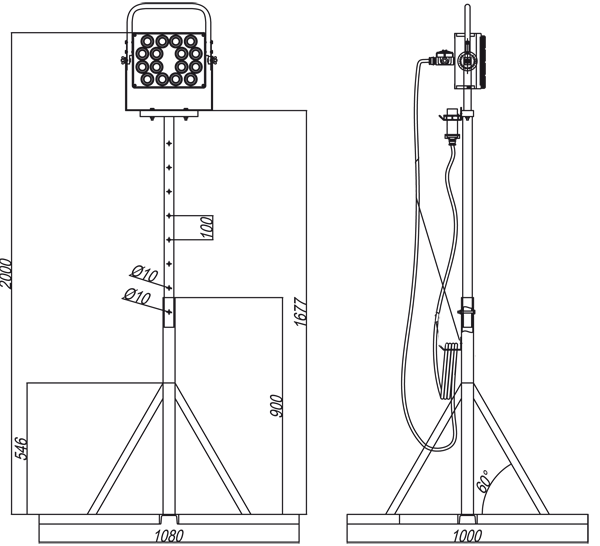

КРЕПЛЕНИЕ НА ШТАТИВЕ /S

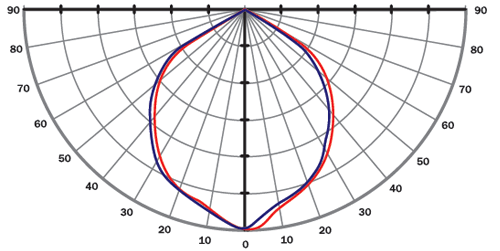

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА SA-TIGER-U/LS
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
