НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

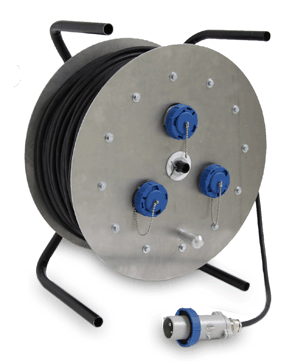

Взрывозащищенные удлинители PY-EXT относятся к мобильным устройствам и предназначены для коммутации электрических цепей на различных промышленных объектах. Удлинители комплектуется разъемами серии PY предназначении для подключения мобильного оборудования: переносных светильников, измерительных приборов, аккумуляторных батарей, насосов, вентиляторов, воздуходувов, компрессоров, генераторов, и прочих нестационарных и переносных приборов, нагрузка по току которых не превышает 32А. Разъемы серии PY производятся с разъединителем с взаимной блокировкой, могут использоваться на объектах, где присутствует потенциально взрывоопасная атмосфера, а также на обычных промышленных объектах.
Включение разъема производится путем вставки вилки в разъем и поворота её на 45°, что дает возможность замкнуться внутреннему переключателю. Выключение переключателя возможно только при вставленной вилке SPY. Вынуть вилку из разъема возможно только тогда, когда переключатель находится в положении “выключено”.
Разъемы имеют самоочищающиеся и калиброванные контакты.
Согласно стандарту МЭК (IEC) разъемы на разное напряжение, частоту, ток и с разным числом полюсов соединить невозможно.
Положение гнезда заземления по отношению к направляющей различно для различных напряжений и частот. Помимо этого, для того, чтобы легче различить устройства для различных напряжений и частот, используют кодировку цветом, в зависимости от значений номинального тока, меняются и размеры разъемов. В системе МЭК (IEC) контакты и гнезда располагаются по-разному, в разъемах с различным числом полюсов и контактов, а земляной контакт и его гнездо больше, чем другие контакты и гнезда. Все это сделано для повышения безопасности.
Вилка SPY полностью совместима с пылевлагозащищенным разъемом по стандарту МЭК 60309 и позволяет подключаться к общепромышленному разъему, что позволяет расширить возможности применения взрывозащищенных удлинителей PY-EXT.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, ТР ТС 012/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 |
Совместимость с другими типами разъемов: | вилка совместима с пылевлагозащищенным разъемом по стандарту МЭК 60309 и взрывозащищенными разъемами PY |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+60 |
Максимальное напряжение, В: | 500 |
Максимальная сила тока, А: | 32 |
Материал корпуса разъемов: | Коррозионностойкий модифицированный алюминиево-кремниевый
сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие разъемов: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|  |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

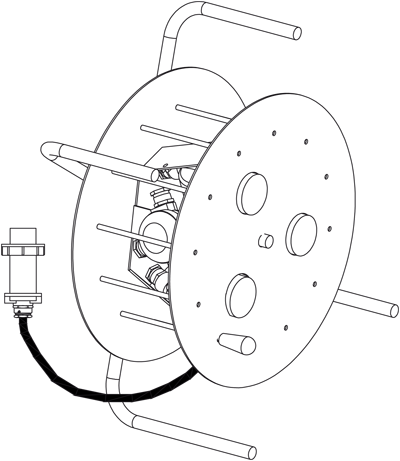

PY-EXT-3x216B/50
 |  |
ИСПОЛНЕНИЕ РАЗЪЕМОВ | КОЛ-ВО ПОЛЮСОВ | НАПРЯ-ЖЕНИЕ, В | ТОК, A | ЦВЕТ |
216B | 2+T | 200/250 | 16 | синий |
216G | 2+T | 100/130 | 16 | желтый |
216V | 2+T | 12/24 | 16 | фиолетовый |
| 216BI | 2+T | 40/50 | 16 | белый |
316B | 3+T | 200/250 | 16 | синий |
316G | 3+T | 100/130 | 16 | желтый |
316V | 3+T | 12/24 | 16 | фиолетовый |
232B | 2+T | 200/250 | 32 | синий |
232BI | 2+T | 40/50 | 32 | белый |
232G | 2+T | 100/130 | 32 | желтый |
232R | 2+T | 380/415 | 32 | красный |
232V | 2+T | 12/24 | 32 | фиолетовый |
232VE | 2+T | 30/50 | 32 | зеленый |
332B | 3+T | 200/250 | 32 | синий |
332G | 3+T | 100/130 | 32 | желтый |
332N | 3+T | 500 | 32 | черный |
332R | 3+T | 380/415 | 32 | красный |
332RR | 3+T | 440 | 32 | красный |
332V | 3+T | 12/24 | 32 | фиолетовый |
332VE | 3+T | 30/50 | 32 | зеленый |
432B | 3+N+T | 200/250 | 32 | синий |
432G | 3+N+T | 100/130 | 32 | желтый |
432N | 3+N+T | 500 | 32 | черный |
432R | 3+N+T | 380/415 | 32 | красный |
432RR | 3+N+T | 440 | 32 | красный |
432V | 3+N+T | 12/24 | 32 | фиолетовый |
432VE | 3+N+T | 30/50 | 32 | зеленый |
