 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенный светильник для освещения протяженных помещений серии EVGC-P220 состоит из алюминиевого корпуса со встроенным патроном и огнестойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы. Светильники имеют крюк для подвешивания. Область применения - взрывоопасные зоны помещений и наружных установок, шахты и рудники, опасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75; ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T3 Gb РВ Ex d I Mb Ex tb IIIC T63°C...T185°C Db |
Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 Морской регистр (по запросу) ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+50 |
Номинальное напряжение питания трансформатора: | ~220В (50/60 Гц) |
Патрон: | E27 |
| Сечение кабеля: | 2,5мм2 или 4мм2 |
| Внешний диаметр кабеля: | от 6мм до 12мм для кабельного ввода FL1 от 12мм до 17мм для кабельного ввода FL2 от 8мм до 17мм для кабельного ввода FAL1 от 17мм до 25мм для кабельного ввода FAL2 |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - огнестойкое ударопрочное боросиликатное стекло |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Модуль коммутации взрывозащищенный CCA-УЗО с устройством защитного отключения | /УЗО |
| Комплект: 5 светильников накаливания 220В | /5 |
| Комплект: 10 светильников накаливания 220В | /10 |

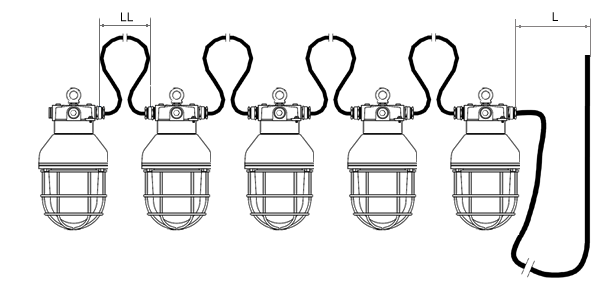

| Длина кабеля для подключения (XXм ) | /LXX |
| Длина кабеля между светильниками (XXм) | /LLXX |
| Лампа накаливания 220В в комплекте | /LAMP |
| Светодиодная лампа 220В в комплекте | /LED |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИП | МАКСИМАЛЬНАЯ МОЩНОСТЬ ЛАМПЫ, ВТ | ТИП ЛАМПЫ | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕРЫ СВЕТИЛЬНИКА, ММ | МАССА ОДНОГО СВЕТИЛЬНИКА БЕЗ КАБЕЛЯ, КГ | |
A | B | |||||
EVA-4050-P220 | до 100 | ЛОН | T4 | 311 | 150 | 1,9 |
EVA-4050-AL-P220 | 70 | Галогенная | T4 | |||
105 | Галогенная | T4 | ||||
140 | Галогенная | T4 | ||||
EVA-4050-ELS-P220 | 15 | *Эн.сб. сп. | T6 | |||
EVA-4050-LED-P220 | 8 | Светодиодная | T6 | |||
EVGC-4060-ELS-P220 | 23 | *Эн.сб. | T6 | 367 | 170 | 3,3 |
EVGC-4060-LED-P220 | 23 | Светодиодная | T6 | |||
ЛОН | Лампа общего накала |
Галогенная | Галогенная лампа |
*Эн.сб. сп. | Энергосберегающая лампа со спиралевидным типом колбы (ограничение Токр, уточнить при заказе) |
*Эн.сб. | Энергосберегающая лампа с U-образным типом колбы (ограничение Токр, уточнить при заказе) |
Светодиодная | Светодиодная лампа |
Смешанного света | Лампы смешанного света прямого включения |
