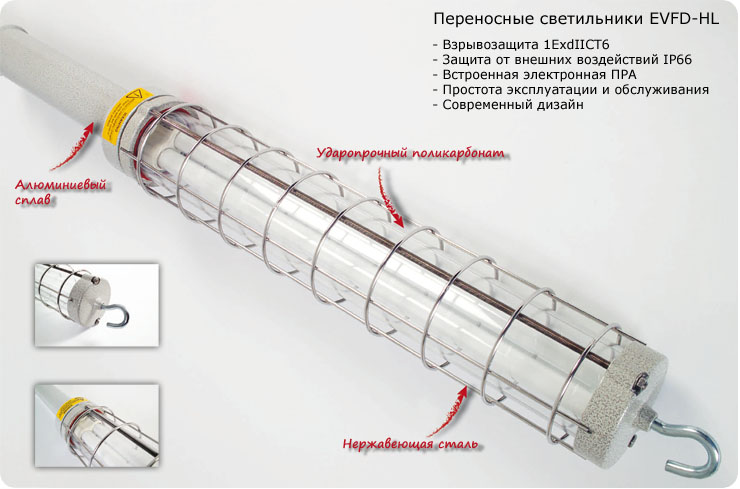

 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные переносные светильники EVFD-HL предназначены для проведения инспекции, диагностики и ремонтных работ подвижных платформ и оборудования в зонах, опасных по газу и пыли. В качестве источника света используются люминесцентные лампы 24Вт или 36Вт в зависимости от исполнения светильника. Благодаря конструктивным особенностям, взрывозащищенные переносные светильники EVFD-HL просты в эксплуатации, прочны, стойки к ударным воздействиям, имеют степень защиты от внешних воздействий IP66 и обеспечивают высокую производительность освещения в местах, где необходимы источники безопастного портативного освещения. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011, ПБ 03-553-03, ГОСТ Р МЭК 60598-1-2003,
ГОСТ Р МЭК 598-2-1-97, ГОСТ Р 51318.15-99, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6 Gb X Ex tb IIIC T85°С Db X |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00394 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.00514.315 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -40…+50 |
Патрон: | двухконтактный G13 |
Номинальное напряжение: |  24В (~220В через блок питания 220В/24В с разъемом и вилкой /TP) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колба из прозрачного, устойчивого к ультрафиолету невозгораемого поликарбоната |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Подключение: | Кабельный ввод FL1NBK NPT 1/2" (другой кабельный ввод по требованию) |
| Класс защиты от поражения электрическим током: | III |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенный разъем PY | /PY |
| Взрывозащищенная вилка для подключения SPY | /SPY |
| Крюк для крепления | /HOOK |

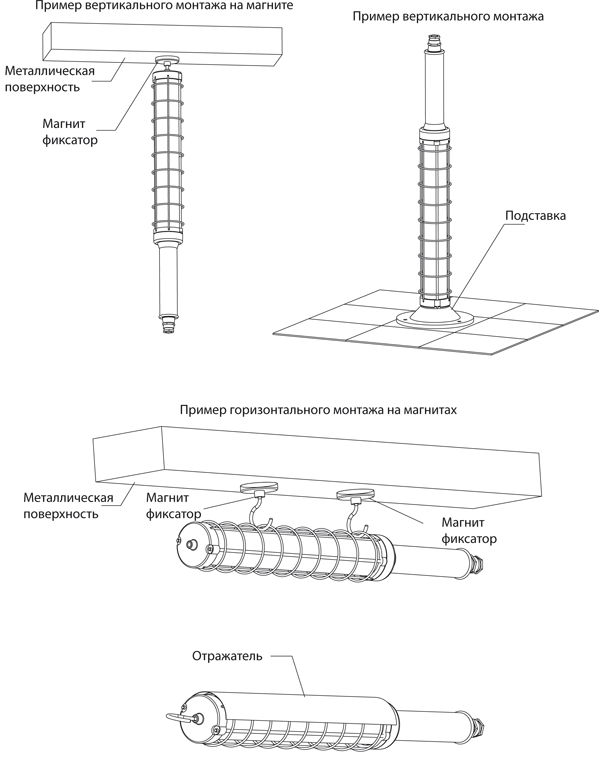

| Магнит фиксатор светильника для вертикального монтажа | /MGT |
| Напольная подставка для вертикального монтажа | /CAP |
| Защитный отражатель | /RFL |

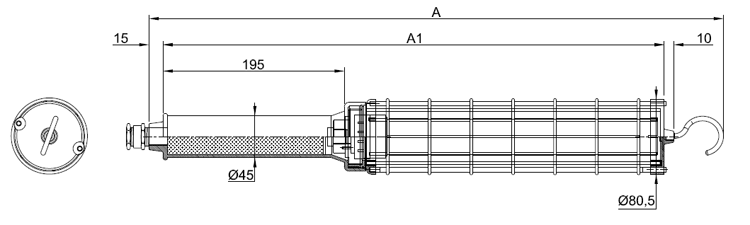

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель | Количество ламп | Мощность ламп, Вт | Напряжение, В | A | A1 | Масса, кг |
| EVFD-HL24 | 1 | 24 | 24 | 730 | 544 | 1,3 |
| EVFD-HL36 | 1 | 36 | 830 | 638 | 1,5 |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
Пример заказа светильника:
 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/24В С ОДНИМ РАЗЪЕМЕМ
ДЛЯ ПЕРЕНОСНОГО СВЕТИЛЬНИКА EVFD-HL
| ПРИМЕР ЗАКАЗА СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/24В С ОДНИМ РАЗЪЕМОМ ДЛЯ ПЕРЕНОСНОГО СВЕТИЛЬНИКА EVFD-HL: |
 |

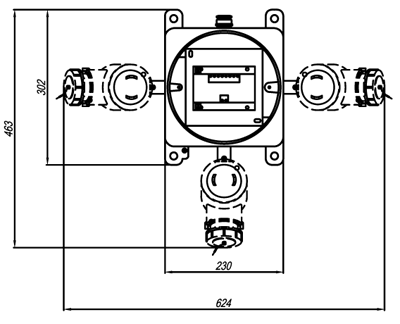

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/24В
ДЛЯ ПЕРЕНОСНЫХ СВЕТИЛЬНИКОВ EVFD-HL
ПРИМЕР ЗАКАЗА СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ 220В/24В: | ||||||||||||||||||||||||||||||||||||||||||||||||||

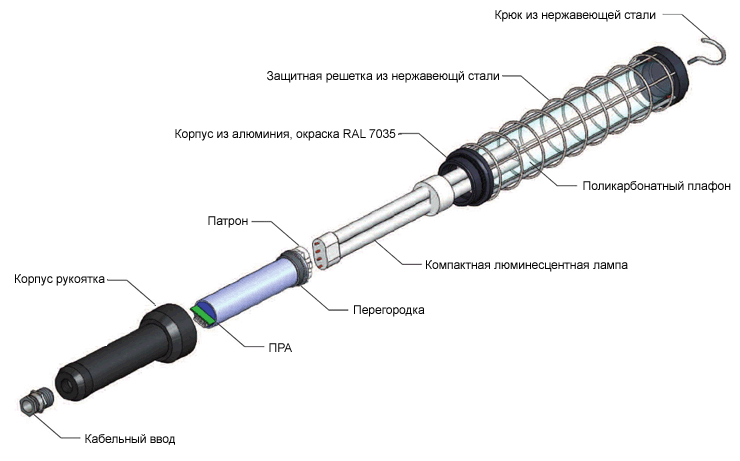

ОПИСАНИЕ КОНСТРУКЦИИ
| ||||||||||||||||||||||||||||||||||||||||||||||||||
