ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенные светильники серии SA-TIGER-M это светильники второго поколения популярной серии SA-TIGER. Применяются сверхъяркие светодиодоы с высоким КПД и световым потоком приблизительно 120Лм на 1Вт. 2.
Практические испытания позволили подтвердить, что стандартная лампа с обычным ПРА и ДРЛ 250 по визуальной чувствительности сопоставима со светодиодным светильником SA-TIGER-5600M (общей мощностью около 50Ватт). При этом энергетическая яркость ДРЛ 13500 лм, а светодиодной матрицы 5600Лм. Этого удалось достичь благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов нового поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| Взрывозащищенные светильники серии SA-TIGER-M выпускаются на основе солнечно белых сверхъярких светодиодов NICHIA (Япония) |  |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ IEC 61241-1-1-2011, , ГОСТ Р 51318.15-99
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 22782.3-77, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 23198-94,
ГОСТ Р 53320-2009, ТР ТС 012/2011, ГОСТ Р МЭК 60598-1-2003, ГОСТ Р МЭК 598-2-1-97, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008
 |
Испытание светильника на соответствие маркировке DIP |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d s llC T4 Gb Ex tb IIIC T135°С Db 1Ex d s llB T4 Gb (для исполн. /TERMO) |
| Защита: | IP66 |
Сертификаты соответствия | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) НСОПБ.RU.ПР 014.Н.00033 Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||
| Температура окружающей среды, °С: | -60…+60 -40...+125 (для исполнения /TERMO (в диапазоне то +90°С до +125°С устройство обеспечивает непрерывный рабочий режим в течении 15 минут, после чего переходит в импульсный режим)) | ||||
| Номинальное напряжение, В: |  12...24 / ~220  127-370 (для Токр от -40°С) | ||||
| Цветовая температура: | 5255К (по требованию от 3500К до 7500К) | ||||
| Наработка на отказ чипа сверхъярких светодиодов: | 50000 часов. (Используются сверхъяркие кристаллы со сроком службы 100 тысяч часов) | ||||
| Коэффициент пульсации светового потока: | менее 0,1% | ||||
| Электрическая схема: | Подключение к клеммам барьера L, N, PЕ сечением 1,5 мм | ||||
| Материал корпуса SA искробезопасного блока: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный | ||||
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 | ||||
| Материал радиатора: | Ударопрочный алюминиевый сплав, фрикционно искробезопасный | ||||
| Материал плафонов: | Ударопрочный поликарбонат, устойчивый к ультрафиолету | ||||
| Класс защиты от поражения электрическим током: | I | ||||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | ||||
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 | ||||
|  | ||||||||||||||||||||||||||||||||||
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
SA-TIGER-350M
SA-TIGER-700M

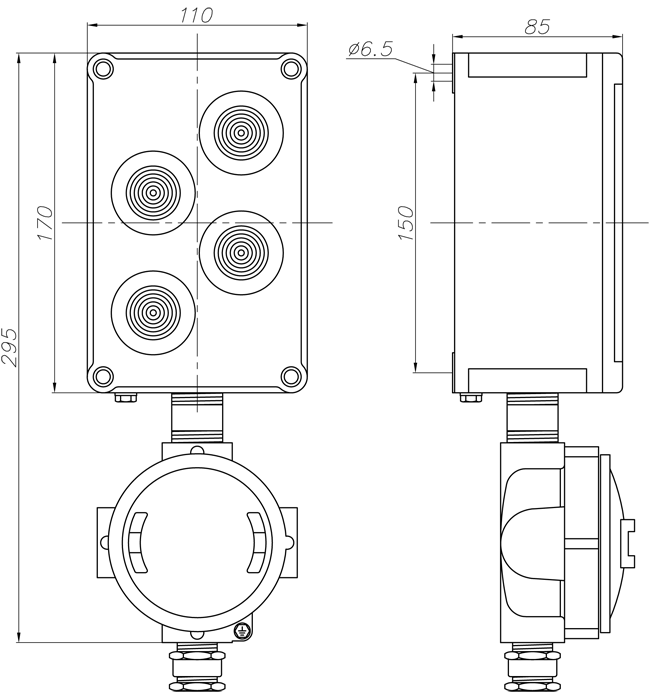

SA-TIGER-1400M (угол светового потока 90 °)
*Для светильников SA-TIGER-1400M с углом светового потока 20 ° габаритные размеры корпуса: 147х147х100мм.
SA-TIGER-2800M

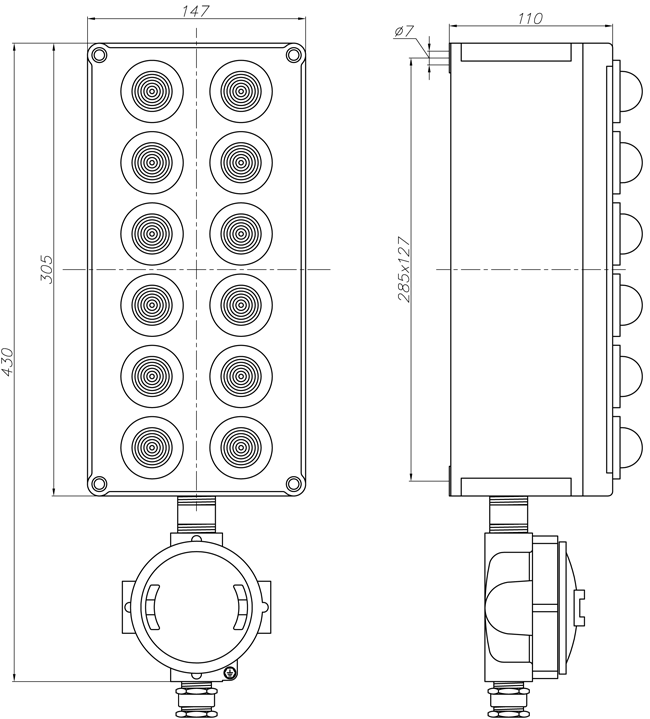

SA-TIGER-4200M
SA-TIGER-5600M
SA-TIGER-16800M
МОДЕЛЬ | 3D МОДЕЛЬ | ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ: | УГОЛ СВЕТОВОГО ПОТОКА | НАПРЯЖЕНИЕ, В | ПОТРЕБ. ТОК, А |
SA-TIGER-350M/20/12DC | - | 350 | 20° |  12...24 | 0,15...0,3 |
SA-TIGER-350M/20/220AC | - | 350 | 20° | ~220 | 0,04 |
SA-TIGER-700M/20/12DC | - | 700 | 20° |  12...24 | 0,3...0,6 |
SA-TIGER-700M/20/220AC | - | 700 | 20° | ~220 | 0,07 |
SA-TIGER-1400M/20/12DC | 1400 | 20° |  12...24 | 0,6...1,2 | |
SA-TIGER-1400M/20/220AC | 1400 | 20° | ~220 | 0,14 | |
SA-TIGER-2800M/20/12DC | - | 2800 | 20° |  12...24 | 1,2...2,4 |
SA-TIGER-2800M/20/220AC | - | 2800 | 20° | ~220 | 0,28 |
SA-TIGER-5600M/20/12DC | 5600 | 20° |  12...24 | 2,4...4,8 | |
SA-TIGER-5600M/20/220AC | 5600 | 20° | ~220 | 0,56 | |
SA-TIGER-16800M/20/12DC | - | 16800 | 20° |  12...24 | 7,2...14,4 |
SA-TIGER-16800M/20/220AC | - | 16800 | 20° | ~220 | 1,69 |
SA-TIGER-350M/90/12DC | - | 350 | 90° |  12...24 | 0,15...0,3 |
SA-TIGER-350M/90/220AC | - | 350 | 90° | ~220 | 0,04 |
SA-TIGER-700M/90/12DC | - | 700 | 90° |  12...24 | 0,3...0,6 |
SA-TIGER-700M/90/220AC | - | 700 | 90° | ~220 | 0,07 |
SA-TIGER-1400M/90/12DC | 1400 | 90° |  12...24 | 0,6...1,2 | |
SA-TIGER-1400M/90/220AC | 1400 | 90° | ~220 | 0,14 | |
SA-TIGER-2800M/90/12DC | - | 2800 | 90° |  12...24 | 1,2...2,4 |
SA-TIGER-2800M/90/220AC | - | 2800 | 90° | ~220 | 0,28 |
SA-TIGER-4200M/90/12DC | - | 4200 | 90° |  12...24 | 1,8...3,6 |
SA-TIGER-4200M/90/220AC | - | 4200 | 90° | ~220 | 0,42 |
SA-TIGER-5600M/90/12DC | 5600 | 90° |  12...24 | 2,4...4,8 | |
SA-TIGER-5600M/90/220AC | 5600 | 90° | ~220 | 0,56 | |
SA-TIGER-16800M/90/12DC | - | 16800 | 90° |  12...24 | 7,2...14,4 |
SA-TIGER-16800M/90/220AC | - | 16800 | 90° | ~220 | 1,69 |
Пример маркировки для заказа:
|  |
ВАРИАНТЫ КРЕПЛЕНИЯ
ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ /P
|
|
ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ С АККУМУЛЯТОРНОЙ БАТАРЕЕЙ /БАТ/P
ПО СХЕМЕ ЗАКАЗЧИКА

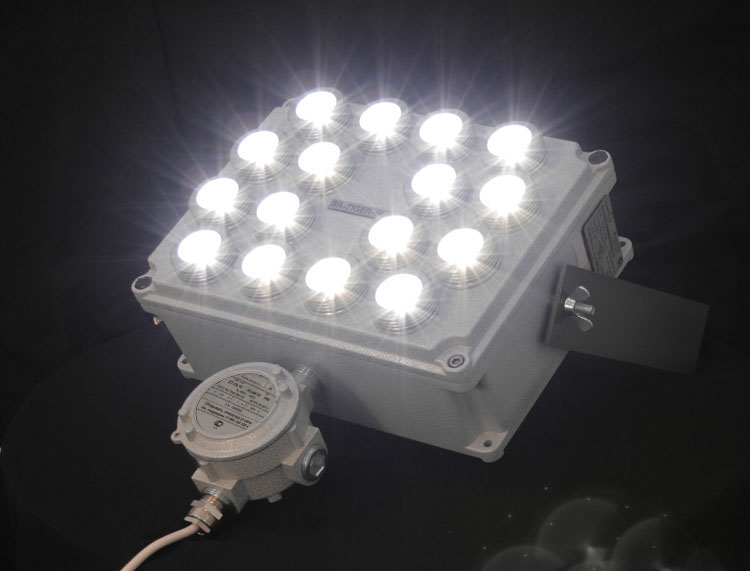

НАСТЕННОЕ КРЕПЛЕНИЕ С РЕГУЛИРУЕМЫМ УГЛОМ /IX
 |  |
КРЕПЛЕНИЕ НА ТРУБУ /T
 |  |
ПОДВЕСНОЕ КРЕПЛЕНИЕ /GC
 |  |
| Модель | L | D1 | H | D2 | A | B | D3 | C | E | F |
| SA-TIGER-350M | 60 | 6 | - | 48 | - | - | - | - | - | - |
| SA-TIGER-700M | 80 | 6 | - | 48 | - | - | - | - | - | - |
| SA-TIGER-1400M | 120 | 6 | - | 48 | - | - | - | - | - | - |
| SA-TIGER-2800M | 80 | 8 | 100 | 48 | 180 | 180 | 20 | 300 | 260 | 365 |
| SA-TIGER-4200M | 120 | 8 | 200 | 48 | 285 | 127 | 20 | 310 | 365 | 315 |
| SA-TIGER-5600M | 120 | 8 | 200 | 48 | 285 | 210 | 20 | 310 | 365 | 395 |
| SA-TIGER-16800M | 120 | 8 | 200 | 48 | 300 | 285 | 25 | 470 | 680 | 395 |
КРЕПЛЕНИЕ НА ШТАТИВЕ /S
ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА SA-TIGER-M
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 20°
КД/1000 ЛМ
ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА SA-TIGER-M
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
