ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Взрывозащищенные светильники серии EXEL для люминесцентных ламп предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.
Корпус взрывозащищенных светильников серии EXEL состоит из антистатического полиэстера с добавлением графита, армированного длинными волокнами стекловолокна, с прозрачным поликарбонатным колпаком, который блокируется поворотным замком с переключателем блокировки питания. Благодаря чему взрывозащищенные люминесцентные светильнки устойчивы к постоянному воздействию агрессивных сред, в том числе к парам сероводорода, химически стойкого по отношению к рабочим средам и устойчивого к УФ-излучению. Это позволяет расширить область эксплуатации светильников EXEL и повысить их отказоустойчивость относительно тех же показателей светильников из стальных корпусов, в том числе обработанных композитным сплавом или покрытых порошковой эпоксидно-полимерной эмалью (быстрое разрушение от паров сероводорода, а так же несоответствие требованиям РД в части по воздействию сероводорода).
Для удобства и экономии времени анодированная алюминиевая панель закреплена замками-защелками. Искробезопасные патроны специально разработаны для применения в первой зоне. Светильник имеет проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника до 6 мм кв. (с кабельным наконечником) кабельные вводы UNI или другого типа ( по требованию ) с одной или двух сторон корпуса. Безопасная электронная ПРА разработана для быстрого, надежного и щадящего зажигания люминесцентных ламп при отрицательных температурах до -40°С, без мерцания с автоматической функцией отключения дефектных или отказавших ламп. При этом обеспечивается зажигание в рабочем состоянии, что позволяет увеличить срок службы лампы не менее 39%.
Для аварийного режима работы во взрывозащищенных светильниках аварийного освещения применяется никелево-кадмиевая (Ni-Cd) батарея, что позволяет гарантировать аварийную работу даже при температуре до -40°С, в отличии от традиционных герметичных свинцово-кислотных (SLA) батарей. Правильная работа светильника при температуре до -40°С, подтверждена и функциональными испытаниями с наработкой на отказ. Исполнение светильников с внешним блоком аккумуляторных батарей предназначены для длительной эксплуатации при повышенных температурах окружающей среды.
В разработке находится светодиодный светильник в основе которого лежит технология удаленного люминофора. |
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.8-2002, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ Р 53320-2009, ГОСТ IEC 61241-1-1-2011,
РД 5.2-093-2004, ТР ТС 012/2011, ГОСТ 24754-81, ТР ТС 004/2011, ТР ТС 020/2011
Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d e IIC T5...T4 Gb Ex tb IIIC T70°C...T80°C Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01021 РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТС RU C-RU.МЛ02.В.00394 НСОПБ.RU.ПР 014.Н.00034 Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.00514.315 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -40…+40/+55 |
Патрон: | G13 двухконтактный |
Номинальное напряжение: | ~110/230 В (50/60 Гц) |
Электрическая схема: | Подключение к клеммной коробке, клеммы L, N, PЕ кабелем сечением 4 мм2 |
Коэффициент мощности: | 0,96 |
Материал корпуса: | Ударопрочный антистатический полиэстер с добавлением графита, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. Колпак - прозрачный, устойчивый к ультрафиолету невозгораемый поликарбонат |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН1 |
| Корпус светильника из серого полиэстера | |
| Корпус светильника из нержавеющей стали | |
| Люминесцентная лампа по заказу | |
МОЩНОСТЬ Вт | ЕМКОСТЬ АККУМУЛЯТОРА, Ач | ВРЕМЯ РАЗРЯДКИ, МИН |
18 | 4 | 120 |
7 | 210 | |
36 | 4 | 90 |
7 | 180 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель | Количество ламп | Мощность ламп, Вт | Тип ПРА | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | ||||||
| EXEL-118 | 1 | 18 | двухканальная электронная | 110/230 | 785 | 420 | 185 | 155 | 5 |
| EXEL-136 | 1 | 36 | 1370 | 720 | 185 | 155 | 8 | ||
| EXEL-218 | 2 | 18 | 785 | 420 | 185 | 155 | 5,5 | ||
| EXEL-236 | 2 | 36 | 1370 | 720 | 185 | 155 | 8,5 | ||
| EXEL-118M | 1 | 18 | электронная | 230 | 785 | 420 | 185 | 155 | 5 |
| EXEL-136M | 1 | 36 | 1370 | 720 | 185 | 155 | 8 | ||
| EXEL-218M | 2 | 18 | 785 | 420 | 185 | 155 | 5,5 | ||
| EXEL-236M | 2 | 36 | 1370 | 720 | 185 | 155 | 8,5 | ||
| Модель | Количество ламп | Мощность ламп, Вт | Режим работы | Время разряда аккумулятора, мин | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | |||||||
| EXEL-118EF4 | 1 | 18 | нормальный+аварийный | 120 | 110/230 | 785 | 420 | 185 | 155 | 7,0 |
| EXEL-136EF4 | 1 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-218EF4 | 2 | 18 | нормальный+аварийный | 120 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-236EF4 | 2 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-118EE4 | 1 | 18 | аварийный | 120 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EE4 | 1 | 36 | аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-118EF7 | 1 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EF7 | 1 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-218EF7 | 2 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 11,0 | |
| EXEL-236EF7 | 2 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
| EXEL-118EE7 | 1 | 18 | аварийный | 200 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-136EE7 | 1 | 36 | аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
ВНЕШНИЙ БЛОК АККУМУЛЯТОРНЫХ БАТАРЕЙ
| Модель | Количество ламп | Мощность ламп, Вт | Режим работы | Время разряда аккумулятора, мин | Напряжение, В | Размер, мм | Масса, кг | |||
| А | А1 | В | С | |||||||
| EXEL-118EF4E | 1 | 18 | нормальный+аварийный | 120 | 110/230 | 785 | 420 | 185 | 155 | 7,0 |
| EXEL-136EF4E | 1 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-218EF4E | 2 | 18 | нормальный+аварийный | 120 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-236EF4E | 2 | 36 | нормальный+аварийный | 90 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-118EE4E | 1 | 18 | аварийный | 120 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EE4E | 1 | 36 | аварийный | 90 | 1370 | 720 | 185 | 155 | 10,0 | |
| EXEL-118EF7E | 1 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 7,0 | |
| EXEL-136EF7E | 1 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 10,5 | |
| EXEL-218EF7E | 2 | 18 | нормальный+аварийный | 200 | 785 | 420 | 185 | 155 | 11,0 | |
| EXEL-236EF7E | 2 | 36 | нормальный+аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
| EXEL-118EE7E | 1 | 18 | аварийный | 200 | 785 | 420 | 185 | 155 | 7,5 | |
| EXEL-136EE7E | 1 | 36 | аварийный | 180 | 1370 | 720 | 185 | 155 | 11,5 | |
Пример заказа:
 |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
| Схема подключения светильника | |
| без аккумуляторной батареи | с аккумуляторной батареей |
 |  |
 |
 |

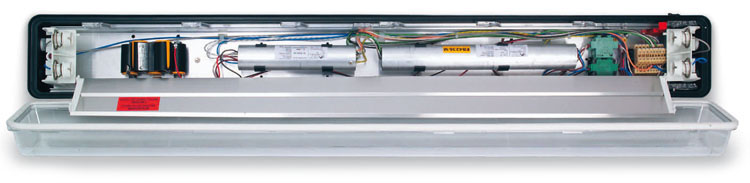

ОПИСАНИЕ КОНСТРУКЦИИ
- Корпус из черного устойчивого к ультрафиолету полиэстера, усиленного стекловолокном
- Прозрачный поликарбонатный, невозгораемый устойчивый к ультрафиолету колпак
- Выключатель в Ехde исполнении
- Внутренняя панель из прессованного алюминия
- Внутренний светорассеивающий отражатель из пластифицированного алюминия белого цвета
- Винты из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей
среды до 200 °С - Силиконовые уплотнительные кольца, устойчивые к кислотам и углеводородам
 |  |  |
ПОДБОР ЛЮМИНЕСЦЕНТНОЙ ЛАМПЫ
 | Холодный белый Естественный солнечный Спецификация 35/полный спектр Дневной свет делюкс |
Лампа холодного белого цвета (внизу) кажется ярче, но лампы дневного света с более высокой цветовой температурой дают приятный свет и лучшую цветопередачу.
|
ВНЕШНИЙ ВИД | ОПИСАНИЕ | МОДЕЛЬ | ХАРАКТЕРИСТИКИ | ОБОЗНАЧЕНИЕ | ||||||
|
| Люминесцентная лампа (по заказу) | 18Вт | 1350Лм | LAMP-L18W21 | ||||||
36Вт | 3350Лм | LAMP-L36W21 | ||||||||
|
| Шпилька M8 | 250мм | Оцинкованная сталь | BRF8MIN/250 | ||||||
 | Рым-болт | Оцинкованная сталь | GOF-8 | |||||||
 | Скоба крепления "U" | Оцинкованная сталь | G-244 | |||||||
 | Скоба крепления "V" | Оцинкованная сталь | G-263 | |||||||
 | Скоба крепления "D" | Оцинкованная сталь | G-258 | |||||||
 | Скоба крепления "P" | Оцинкованная сталь | G-0480 | |||||||
 | Прозрачный колпак-рассеиватель | 18Вт | Поликарбонат | B18-363 | ||||||
36Вт | B36-363 | |||||||||
 | Отражатель | 18Вт | Алюминий | B18-0213 | ||||||
36Вт | B36-0213 | |||||||||
 | Взрывобезопасный выключатель | 18Вт | 2 для нормального | M-0530/A | ||||||
| 36Вт | 4 для аварийного | |||||||||
36Вт | 2 x M-0530/A + 2 x M-0530 | M-0530 | ||||||||
 | Держатель электронной ПРА | Нейлон | B-380 | |||||||
 | Шестигранный ключ | CLAFT10 | ||||||||
 | Инвертор | 110/240В 50/60Гц | EI-58 | |||||||
 | Компактный аккумулятор Ni/Cd | 4 | G-0309B | |||||||
| 7 | G-0309 | |||||||||
 | Патрон | G13 | 250В 4А | G-0312E/... | ||||||
 | Двухканальная электронная ПРА | 1 x 18Вт | 110/240В | EB4118/M | ||||||
| 2 x 18Вт | EB4218/M | |||||||||
| 1 х 36Вт | EB4136/M | |||||||||
| 2 х 36Вт | EB4236/M | |||||||||
| Одноканальная электронная ПРА | 1 x 18Вт | 230/240В | EB218/240 | |||||||
| 2 x 18Вт | ||||||||||
| 1 х 36Вт | EB236/240 | |||||||||
| 2 х 36Вт | ||||||||||
 |
| |||||||||
| Табличка с надписью или пиктограммой стандартная или произвольная на русском, английском, казахском, украинском, белорусском языках по выбору заказчика | |||||||||
 | Заглушка с уплотнительным кольцом и контргайкой | М25х1.5 | 2ЕхеIIT6 IP66/67 | PLG1IXEP DL2IXEP | ||||||
 | Кабельный ввод с набором резиновых прокладок, колец и контргаек | М25х1.5 | 2ЕхеIIT6 IP66/67 | UNI2XE DL2IXEP | ||||||
ОПИСАНИЕ ДЕТАЛЕЙ СВЕТИЛЬНИКА
ВАРИАНТЫ МОНТАЖА
 |  |  |
| Монтаж на скобе крепления "D" 45° | Подвесной монтаж на рым-болтах | Монтаж на трубу |
 |  |
| Монтаж на скобе крепления "U" | Монтаж на скобе крепления "V" |
Монтаж на опоре |
Линейный монтаж |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
EXEL-118 | EXEL-136 |
 |  |
EXEL-218 | EXEL-236 |
 |  |
EXEL-218EF4 | EXEL-236EF4 |
 |  |
 | |
