 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные светильники серии EVFD-18EX состоят из электронного ПРА клаcса A1 (по классификации электромагнитных балластов дроссельного типа по уровню потерь мощности) в корпусе из модифицированного алюминиевого сплава, Ni-Cd аккумулятора (заряд на три часа) и химически-стойкой термостойкой ударопрочной боросиликатной стеклянной колбы. Взрывозащищенные светильники серии EVFD-18EX автоматически включаются при отключении источника питания. Безопасная электронная ПРА разработана для быстрого, надежного и щадящего зажигания люминесцентных ламп при отрицательных температурах до -40°С, без мерцания с автоматической функцией отключения дефектных или отказавших ламп. При этом обеспечивается зажигание в рабочем состоянии, что позволяет увеличить срок службы лампы более чем на 39%. Для аварийного режима работы применяется никелево-кадмиевая (Ni-Cd) батарея, что позволяет гарантировать аварийную работу даже при температуре до -40°С, в отличии от традиционных герметичных свинцово-кислотных (SLA) батарей. Правильная работа светильника при температуре до -40°С подтверждена и функциональными испытаниями и наработкой на отказ. |
Взрывозащищенные светильники серии EVFD-18EX устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли. Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb Ex tb IIIC T85°С ...T100°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00394 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -40…+50/+55 |
Номинальное напряжение: | 230В (50/60 Гц) (другое напряжение по согласованию) |
Патрон: | двухконтактный G5 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колба - термостойкое ударопрочное боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Резьба на присоединительных отверстиях: | 2 x 3/4" Rc, NPT |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Модель | Количество ламп | Мощность ламп, Вт | Время разряда аккумулятора,мин | Напряжение, В | Масса, кг |
EVFD-18EX | 1 | 8 | 150 | 230 | 3,5 |
Пример заказа:
 |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

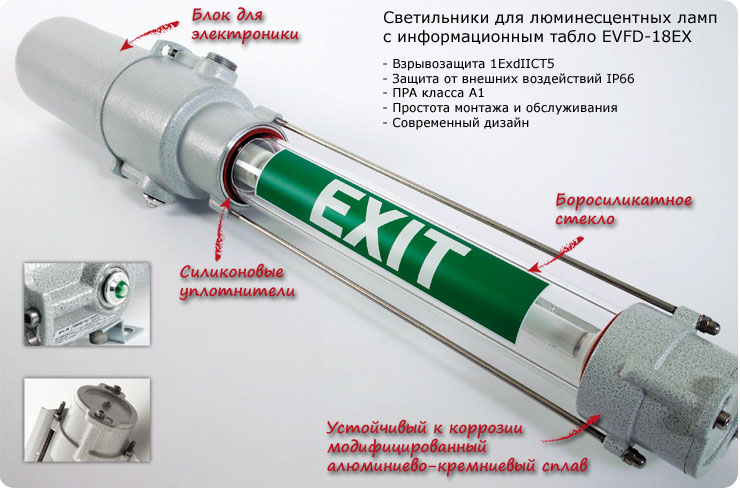

ОПИСАНИЕ КОНСТРУКЦИИ
- Пускорегулирующая аппаратура в корпусе из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Колба из ударопрочного жаростойкого боросиликатного стекла
- Внутренний и внешний зажим заземления из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
ВНЕШНИЙ ВИД | ОПИСАНИЕ | МОДЕЛЬ | ХАРАКТЕРИСТИКИ | КОДЫ | ||||||
 | Лампа линейная | 8Вт | LAMPL8W21 | |||||||
 | Табличка с надписью или пиктограммой стандартная или произвольная на русском, английском, казахском, украинском, белорусском языках по выбору заказчика |
| ||||||||
 | Шпилька M8 | 250мм | Оцинкованная сталь | BRF8MIN/250 | ||||||
 | Скоба крепления "D" | Оцинкованная сталь | G-258 | |||||||
 | Рым-болт | Оцинкованная сталь | GOF-8 | |||||||
 | Скоба крепления "P" | Оцинкованная сталь | G-0480 | |||||||
 | Патрон | G5 | 230В 4А | G-0448 | ||||||

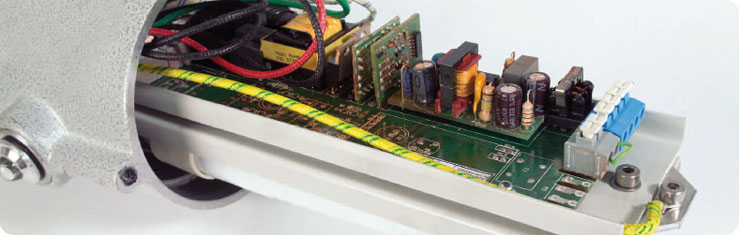

 | Панель с аккумулятором и электронным ПРА | 230В 50/60Гц | G-0451/1 | |||||||
 | Блок аккумуляторных батарей | Ni-Cd 2.5 А/ч - 16.5 В | BATT2.5AH/NC | |||||||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||||||||
ВАРИАНТЫ МОНТАЖА
 |  |  |
| Монтаж на скобе крепления "D" 45° | Подвесной монтаж на рым-болтах | Монтаж на трубу |
