ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

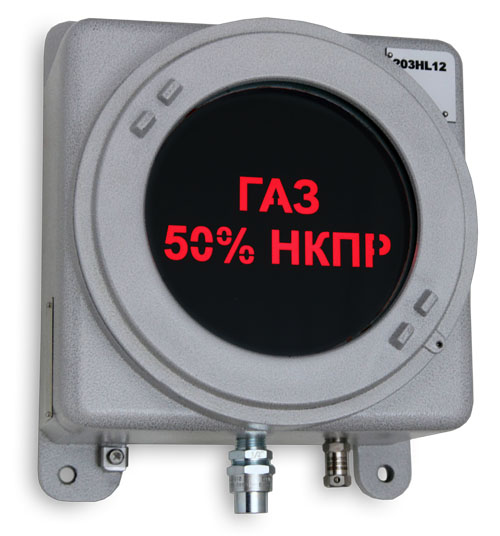

Табло световое взрывозащищенное CCA-03H-INDICATOR применяется в качестве информационного указателя, для выдачи сигналов светового оповещения во взрывоопасных зонах с целью регулирования поведения человека как в штатном режиме, так и при возникновении чрезвычайных ситуаций, применяются в системах оповещения пожарных сигнализаций и системах автоматического пожаротушения. Табло имеет два режима свечения: непрерывное и прерывистое с частотой около 1,5Гц (только для ламп накаливания и светодиодных ламп). Режим свечения зависит от выбора цепи.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 004/2011, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T4 Gb Ex tb IIIC T85°С ...T135°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ТС RU C-RU.МЛ02.В.00396 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+40/+55 -20...+85 (для рудничного исполнения) |
Номинальное напряжение, В: | ~ 220 (50/60 Гц) (другое напряжение по согласованию) |
Номинальный ток, А: | 0,5 |
Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
Электрическая схема: | Подключение к трем клеммам, сечением 4мм2 |
Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное боросиликатное стекло |
Крепление корпуса: | 4 внешние монтажные точки |
Крепление крышки: | Резьбовое соединение |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Окрашивание RAL 3000 FIRE | /RAL FIRE |
| Окрашивание изнутри для защиты от конденсата | /ORANGE |
| Клапан для дренажа и слива конденсата | /ECD |
| Светодиодная лампа | /LED |
| Компактная люминесцентная лампа | /EL |
| Лампа накаливания | /INC |
| Аккумуляторная батарея для аварийного питания | /БАТАРЕЯ |
| Табличка с надписью или пиктограммой стандартная или произвольная по выбору заказчика | |
| Резьбовые отверстия для кабельных вводов на стенках по требованию заказчика | |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

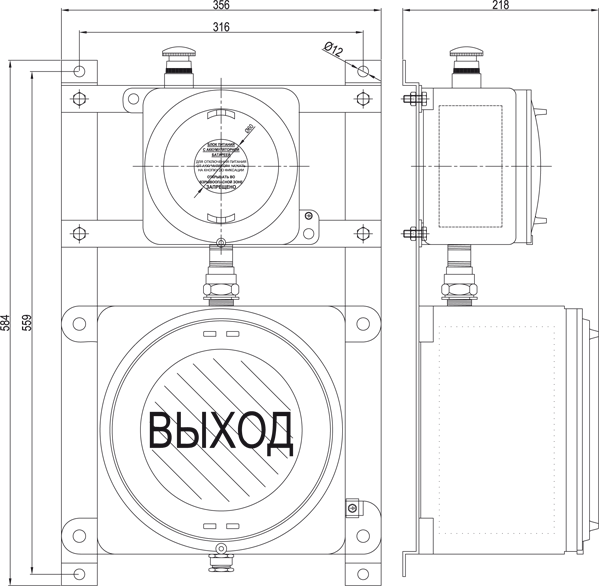

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ CCA-03H-INDICATOR/БАТАРЕЯ
ИСПОЛНЕНИЕ С АККУМУЛЯТОРНОЙ БАТАРЕЕЙ ДЛЯ АВАРИЙНОГО ПИТАНИЯ
Типовые надписи:
| ПОЖАР | ПОЖАР | ВЫХОД |
красные буквы, черный фон | белые буквы, красный фон | белые буквы, зеленый фон |
* Изготовим любую надпись или пиктограмму, типовую или произвольную

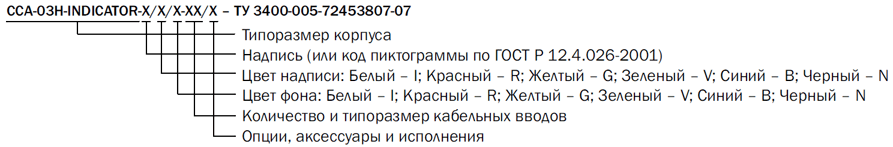

ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: CCA-03H-INDICATOR-ЗАГАЗОВАНО-R-N-FECA1I/LED-ТУ 3400-005-72453807-07.
Типоразмер корпуса CCA-03H-INDICATOR, надпись ЗАГАЗОВАНО красного цвета R на черном фоне N, кабельный вод FECA1I, источник света - светодиодная лампа /LED.
ТЕХНИКА БЕЗОПАСНОСТИ
Все электрическое оборудование устанавливается и эксплуатируется в соответствии с законодательными положениями страны, регламентирующими технику безопасности на рабочем месте. Покупатель несет ответственность за выбор, установку, использование и поддержание работоспособности электрооборудования в соответствии с действующими правилами и положениями. Каждый светильник имеет инструкцию по применению, безопасности и эксплуатации.
