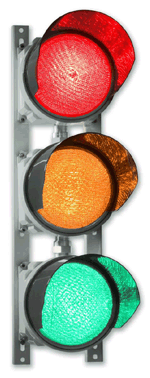

 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные светофоры CCA-02E/S являются результатом научных исследований и последних достижений в области светодиодных технологий. Светофоры CCA-02E/S обеспечивают оптимальный световой поток и время отклика светодиодной матрицы при минимальном энергопотреблении. Конструкция светофильтров из поликарбоната исключает возможность возникновения ложных показаний из-за отраженных источников света, сигналы светофора читаются четко и однозначно. Взрывозащищенный светодиодный светофор ССА-02/S выполнен в виде модульных конструкций и может содержать один, два или три модуля. Внутренние и внешние болты заземления изготовлены из нержавеющей стали. Подключение производится через клеммы, сечение провода до 4мм2. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. СООТВЕТСТВИЕ СТАНДАРТАМ |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1E x d IIC T4 Gb Ex tb IIIC T135°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 РОСС RU.ГБ05.В04322 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды,°С: | -60…+55 |
| Напряжение питания, B: | ~220 |
| Мощность, Вт: | 6 (12 по требованию) |
| Коэффициент мощности: | 0,96 |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Стекло - термостойкое ударопрочное боросиликатное. |
Материал рамы: | Оцинкованная сталь |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение РН2 | /РН2 |
| Антикондесантое покрытие | /ORANGE |
| Дренажный клапан | /ECD |

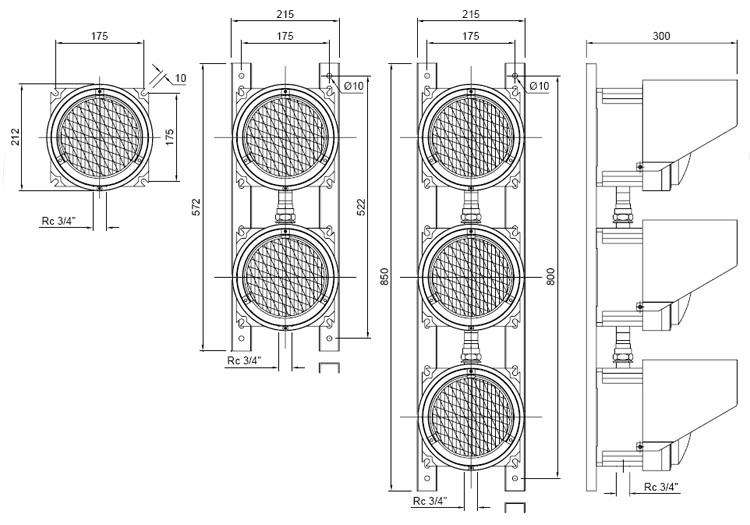

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ССА-02E/S1 | ССА-02E/S2 | ССА-02E/S3 |
 | ||

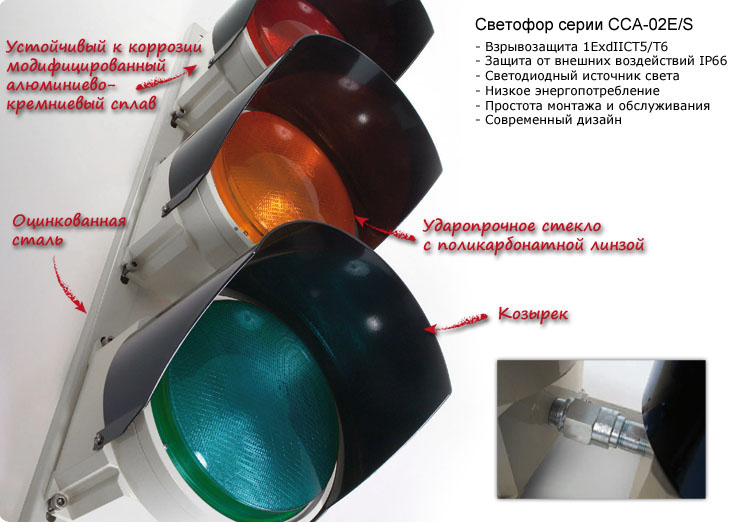

ОПИСАНИЕ КОНСТРУКЦИИ
МАРКИРОВКА | ЦВЕТ МАТРИЦЫ | КОЛИЧЕСТВО МОДУЛЕЙ, ШТ |
ССА-02E/S1-1-ТУ 3400-006-72453807-07 | Зеленый | 1 |
ССА-02E/S1-2-ТУ 3400-006-72453807-07 | Желтый | |
ССА-02E/S1-3-ТУ 3400-006-72453807-07 | Красный | |
ССА-02E/S2-4-ТУ 3400-006-72453807-07 | Зеленый + Красный | 2 |
ССА-02E/S2-5-ТУ 3400-006-72453807-07 | Зеленый + Желтый | |
ССА-02E/S2-6-ТУ 3400-006-72453807-07 | Красный + Желтый | |
ССА-02E/S3-7-ТУ 3400-006-72453807-07 | Красный + Желтый + Зеленый | 3 |
| * По требованию заказчика изготавливается любая комбинация цветов, возможно исполнение составных нестандартных светофоров | ||
ИЛЛЮСТРАЦИЯ | ОПИСАНИЕ | МОДЕЛЬ | КОДЫ |
 | Цветные призматический поликарбонатные линзы | Красный | G-572R |
| Желтый | G-572G | ||
| Зеленый | G-572V | ||
 | Линза Френеля | Поликарбонат | G-573 |
 | Защитный кожух | Устойчивый к коррозии алюминиевый сплав | K-320 |
 | Электронный блок питания | 240V±10% | RV-11LED |
 | Уплотнительное кольцо | Силиконовая резина | K20-131 |
 | Светодиодная матрица | Красный | G-614R |
| Желтый | G-614G | ||
| Зеленый | G-614V | ||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | |

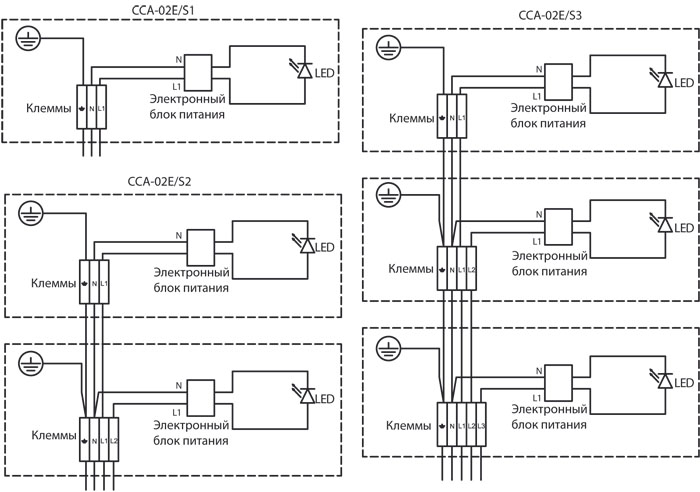

СХЕМА ПОДКЛЮЧЕНИЯ
