НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплекс светового ограждения препятствий заградительными огнями высокой интенсивности предназначены для автоматического управления заградительными огнями, обозначающими высотные и протяжные сооружения (трубы, мачты, линии электропередачи и т.д.), вертолетные площадки и другие объекты, представляющие угрозу безопасности движения воздушного, наземного и речного транспорта. Огни удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Лампы каждого уровня (яруса) вспыхивают одновременно. Последовательность включения определяется по следующей последовательности:
Уровень3-Уровень1-Уровень3-Уровень1-Уровень2-Уровень3- и т.д.
Комплекс оснащен системой блокировки пульта управления ключом, который необходимо установить для управления комплекса с панели щита.
Комплекс работает в автоматическом, ручном и специальном режиме обслуживания.
В автоматическом режиме коммутация комплекса осуществляется в двух режимах:
1) Дистанционное управление контроллером по локальной сети по WEB протоколу (в том числе по годовому графику "заход-восход" солнца и возможностью автоматического контроля облачности) и отслеживание индикации состояния системы. В случае обрыва кабеля управления или аварийного завершения дистанционного управления, система переходит в автоматический режим срабатывания по фотоэлементу "светло-темно".
2) Работа по срабатыванию фотоэлемента оптического извещателя при изменении освещенности "светло-темно".
В ручном режиме комплекс управляется кнопками включения и выключения огней.
В специальном режиме обслуживания отключается питание от распределительных коробок, заградительных огней и шкафа аккумуляторных батарей. Для перехода в специальный режим необходимо установить сервисный ключ.
Комплекс постоянно проверяет состояние работы ламп заградительных огней, аккумуляторной батареи и линий основного и резервного питания. В случае выхода из строя элементов комплекса светового ограждения препятствий, происходит визуальное отображение неполадки на контрольной панели щита и WEB панели дистанционного управления. Устройство самостоятельно собирает и фиксирует информацию обо всех имевших место событиях (режимов работы, команд управления, ошибках) в течение последних 168 часов. Доступ к информации можно получить через WEB-интерфейс, оснащенный надежной системой безопасности (пароли и фиксация IP-адреса пользователя).
Для систем управления в исполнении со сдвоенными заградительными огнями обычно используют вторую лампу как дублирующую. При выходе из строя основой лампы автоматически включается вторая лампа.
Устройство оснащено автоматическим вводом резервного питания, которое производит автоматическое подключение к резервному питающему кабелю. В случае отказа основного и резервного источника питания устройство переключается на встроенный аварийный источник питания на основе шкафа аккумуляторных батарей.
Аккумуляторные батареи утеплены и оснащены системой обогрева, которая питается от основного или резервного источника питания.
Питание заградительных огней каждого яруса оснащено устройством защиты от утечки тока и короткого замыкания, что позволяет при частичном повреждении кабелей и оборудования обеспечить световое ограждение до проведения ремонтных работ.
Область применения - взрывоопасные зоны наружных установок, опасных по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р 12.2.007.0-75, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002,
ГОСТ Р 51321.1-2000, гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РЭГА РФ-94, ВСН 332-93, ТР ТС 012/2011,
Правила безопасности при эксплуатации дымовых вентиляционных промышленных труб;
Требования ИКАО
Некоторые действующие правила для заградительных огней...>>
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: | Исполнение шкафов и распределительных коробок: 1Ex d e IIC T5 Gb (по требованию  1Ex d IIB T5 Gb или  1Ex b IIC T5 Gb) Исполнение оптического извещателя:  1Ex d IIC T5 Gb |
Защита: | IP66 (Устойчивость к удару 7Дж для корпуса, 4Дж для стекла) |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Невзрывоопасная зона наземных строений и открытых площадок |
Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 Cертификат МАК на светосигнальное и светотехническое оборудование при поставке ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Температура окружающей среды, °C: | -60...+50 (до +85 для невзрывозащищенного исполнения) |
Энергия вспышки для одинарной лампы: | >50Дж |
Мощность вспышкиXLF-9: | >30КД |
Номинальное напряжение | ~220В (50/60Гц) |
Работоспособность на высоте над уровнем моря | до 4000м |
Устойчивость к воздействию ветровой нагрузки | до 100м/с |
Устойчивость к воздействию вибрации | в диапазоне частот 10-2000Гц |
Ресурсная наработка устройства: | не менее 100 000 час для огней XLF-9 |
Светофильтр | XLF-9:Без светофильтра, красные светодиоды |
Количество подключаемых заградительных огней: | 3 уровня (яруса) по 4 одинарных огня XLF (другая комплектация по требованию) |
Передача данных дситанционного управления | тип сети:  - Ethernet - Fast Ethernet скорость передачи: - 10/100 Мбит/сек. протоколы удаленного доступа: - HTTP - SNTP поддерживаемые стандарты: - IEEE 802.3 (Ethernet) - IEEE 802.3u (Fast Ethernet) |
Материал корпуса устройства управления и блока аккумуляторных батарей: | Нержавеющая сталь марки AISI 304, устойчивая к высоким температурам и коррозии. По требованию AISI 316L или другого материала (при заказе необходимо уточнить габариты шкафа управления). |
Материал корпуса распределительных ярусных коробок и оптического извещателя: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Покрытие: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. По требованию коробки изготавливаются из другого материала (при заказе необходимо уточнить габариты). |
Материал корпуса заградительных огней XLF: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. Покрытие: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Невзрывозащищенное исполнение (пожаробезопасное), температура эксплуатации до +85°С | /EVSOS |
| Морское исполнение ОМ1 | /МОРЕ |
| Сейсмостойкое исполнение на 9 баллов по шкале Рихтер | /MSK-64 9 БАЛЛОВ |
| Автономная работа от аккумуляторного источника питания 48 часов | /48H |
| Рама для напольной установки шкафа управления и блока аккумуляторной батареи | /РАМА |
| Подключение через другие кабельные вводы | |
| Другой вид взрывозащиты шкафов и коробок | |
| Другая схема и количество уровней (ярусов) | |
| Подключение сдвоенных огней XLF-9/2 | |
| Система без шкафа аккумуляторных батарей (питание только с основной и резервной линии) | |
| Другой материал корпусов устройств | |

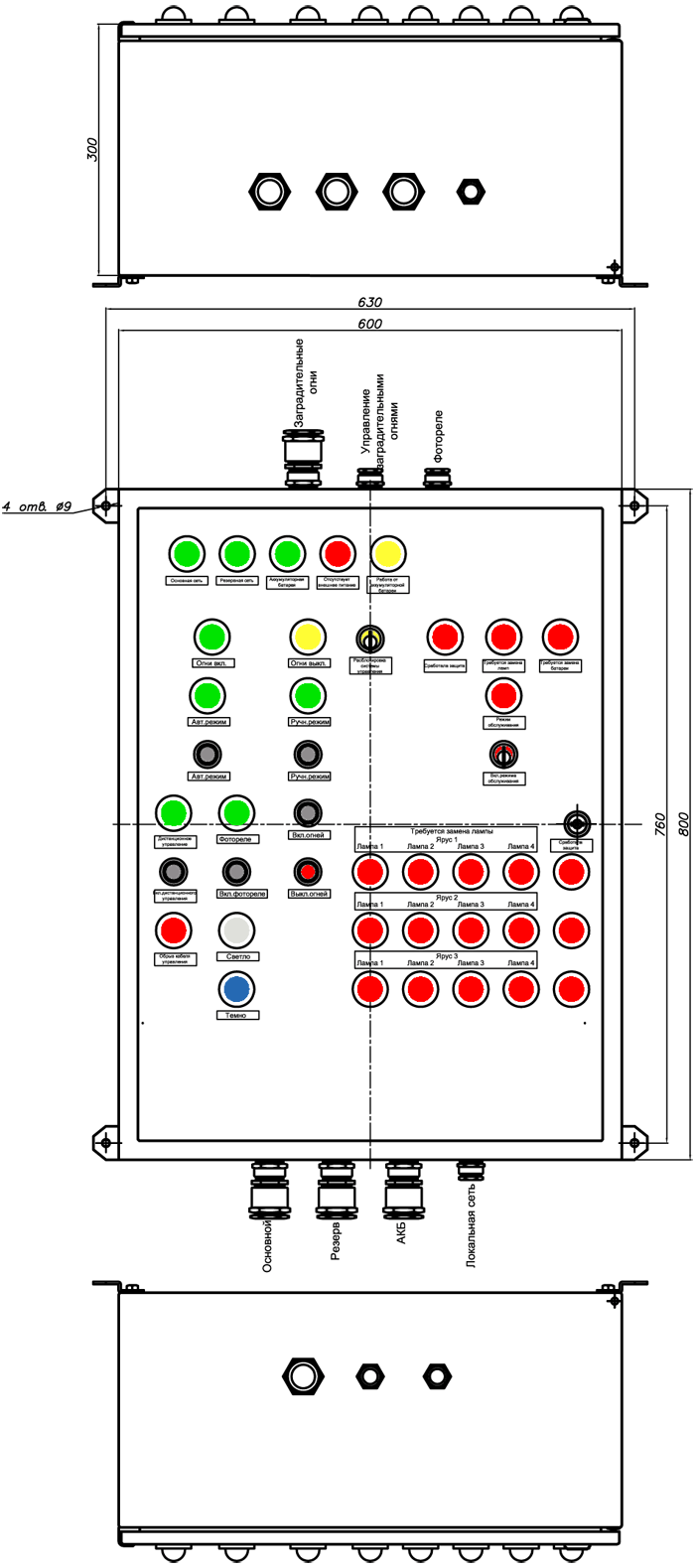

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ПУЛЬТА УПРАВЛЕНИЯ QFM-XLF50-КСРВС
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ШКАФА АККУМУЛЯТОРНОЙ БАТАРЕИ QFM-XLF50-КСРВС-CSE

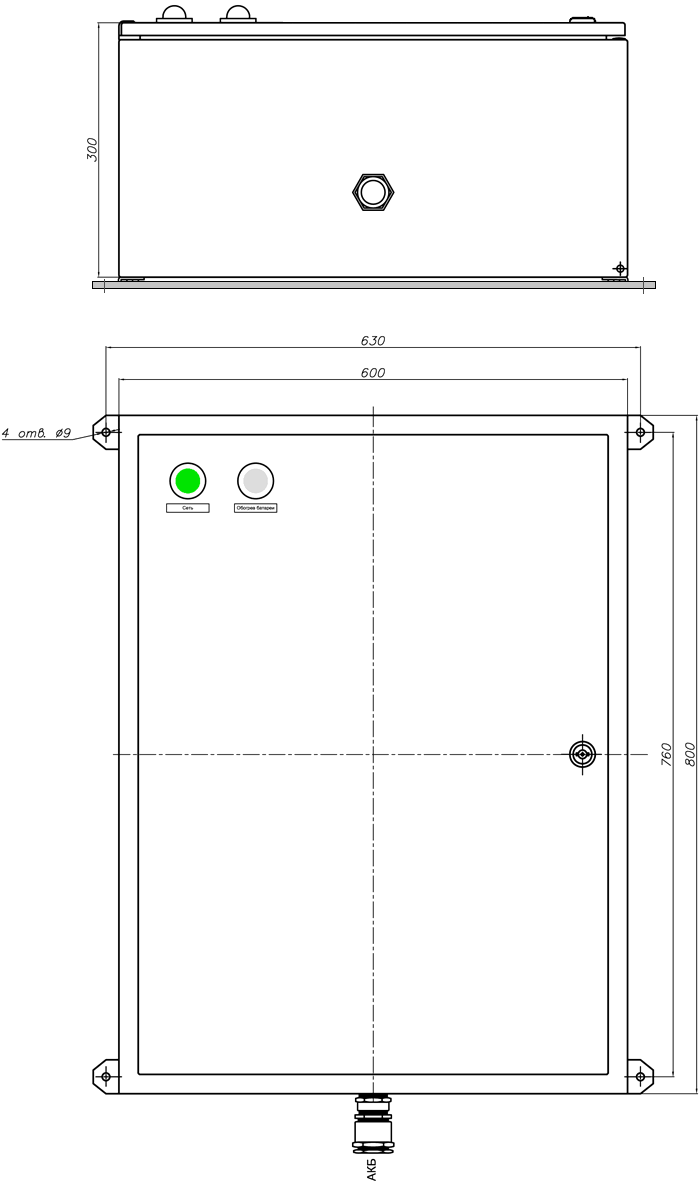

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ШКАФА АККУМУЛЯТОРНОЙ БАТАРЕИ QFM-XLF50-КСРВС-БАТ

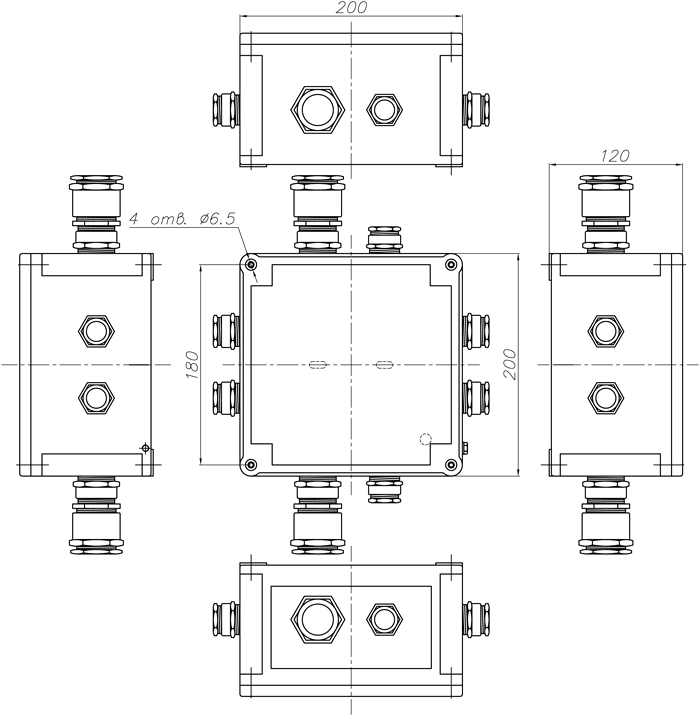

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КОРОБКИ РАСПРЕДЕЛИТЕЛЬНОЙ ЯРУСНОЙ QFM-XLF50-КСРВС-SA
Взрывозащищенные заградительные огни на светодиодах серии XLF-9 |
КОМПЛЕКТ ПОСТАВКИ
- Пульт управления QFM-XLF50-КСРВС -1ШТ
- Извещатель оптический QFM-XLF50-КСРВС-CSE -1ШТ
- Шкаф аккумуляторных батарей QFM-XLF50-КСРВС-БАТ -1ШТ
- Коробки распределительные ярусные QFM-XLF50-КСРВС-SA - 3ШТ
- Заглушка для распределительной коробки верхнего яруса QFM-XLF50-КСРВС-SA PLG2 -1ШТ
- Заглушка для распределительной коробки верхнего яруса QFM-XLF50-КСРВС-SA PLG3 -1ШТ
- Заградительные огни - 12ШТ
- Кабельные вводы FL2 для заградительных огней - 12ШТ
- Кабель и монтажные материалы по требованию
