НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

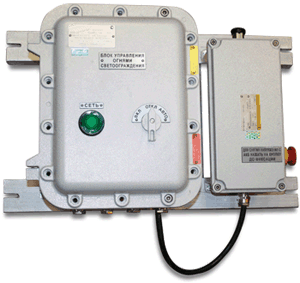

Взрывозащищенные блоки управления светосигнальными устройстваим предназначены для управления питанием заградительных огней, световыми ограждениями и прочими светосигнальными устройствами. По требованию заказчика могут быть изготовлены модули с любыми электротехническими характеристиками.
Поставляемый по умолчанию стандартный блок управления с выносным фотодатчиком и аккумуляторной буферизацией позволяет в автоматическом режиме включать и выключать светосигнальные устройства в зависимости от освещенности (времени суток). Порог включения-выключения источников света можно регулировать, изменяя чувствительность фотоэлемента регулятором, находящимся внутри блока управления. Блок управления может работать как в автоматическом, так и в ручном режиме - позволяет вручную включать и выключать светосигнальные устройства. При падении, либо отключении напряжения на питающем фидере блок управления в автоматическом режиме переходит на питание
от встроенной аккумуляторной батареи (емкостью от 9 до 40 А/ч).
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 60079-0-2011,
ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.20-2002, ГОСТ 22782.3-77, ТР ТС 012/2011,
ПБ 05-618-03, ПБ 03-553-03, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ Р 52350-1-2005
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: | Модули на базе корпусов CCFE: Mодули на базе корпусов CCA: Выносная АКБ: |
Защита: | IP66/67 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок |
Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
1Ex d IIB+H2 T6...T4 Gb
PB Ex d I Mb
Ex tb IIIC T85°C...T135°C Db
1Ex d IIC T6...T4 Gb
Ex tb IIIC T85°С...T135°С Db
1Ex d s IIC T5 Gb
Ex tb IIIC T85°С Db
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Температура окружающей среды, °С: | -60...+40/+55 -20...+50 (для рудничного исполнения) -40...+40 (для АКБ) |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик CRV-Si |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
Сейсмостойкость по шкале MSK-64, балл: | 9 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| Электротехнические характеристики стандартного модуля QFM-XL- CCFE - 220/12 - 3 - 8FL1(D) /A9 /F: | |
| Напряжение питания модуля: | 220 В |
| Напряжение питания потребителей (ламп светосигнального ограждения): | 12В |
| Максимальный ток встроенного источника бесперебойного питания (UPS): | 3А |
| Емкость аккумуляторной батареи: | 9 А/ч. |
Данный блок позволяет запитать пять светильников, оснащенных светодиодными лампами на напряжение 12В, мощностью 5Вт каждая, и поддерживать их горение в течении 4-х часов (при пропаже питающего напряжения).
В случае подключения одного сдвоенного заградительного огня оснащенного аналогичными лампами, время горения увеличится до 10-ти часов.

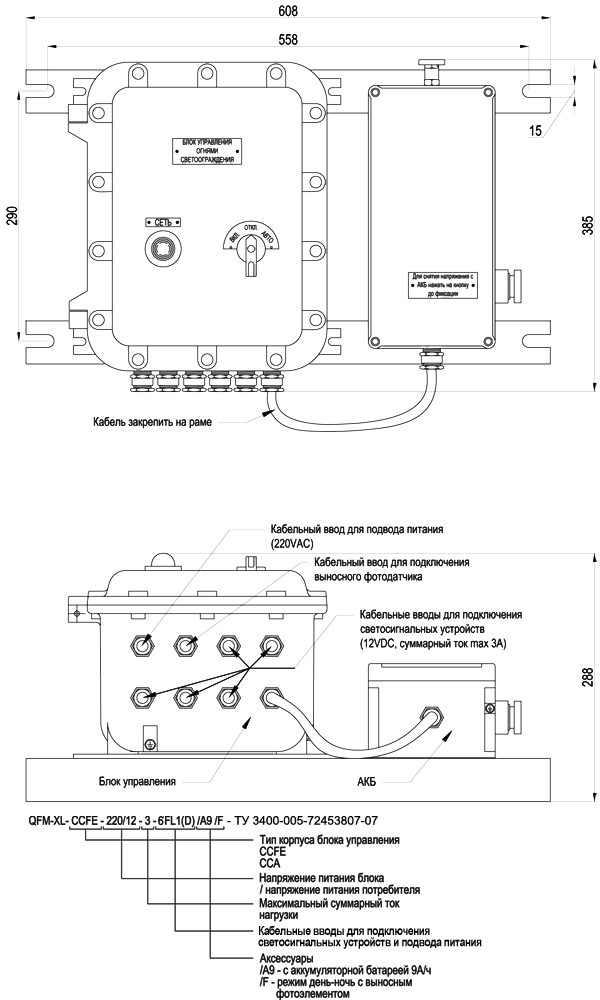

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Так же мы изготавливаем электронные модули управления светосигнальными устройствами по схеме заказчика.
