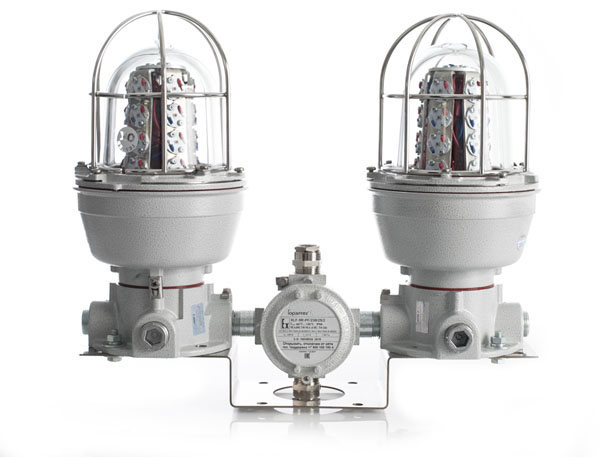

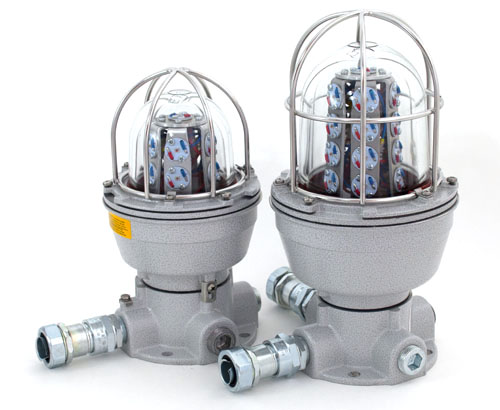

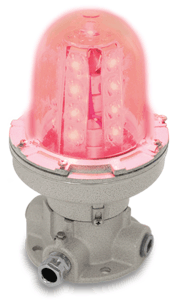

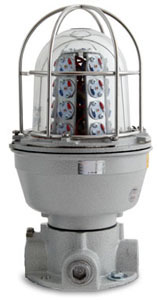

 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные светодиодные заградительные огни (светосигнальные устройства) серии XLF-9 сконструированы для установки на высотных зданиях (башнях) и предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т.п.) ночью и в сумерках, а также днем в условиях плохой видимости. Взрывозащищенные светодиодные заградительные огни серии XLF-9 удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Светодиодные лампы могут работать как в режиме постоянного горения, так и в других режимах: мигание, круговое зажигание. 25 или 13 сверхъярких светодиодов обладают ярким свечением окружностью 360° в горизонтальной плоскости. Эти светодиоды гарантируют малое потребление энергии и длительный срок службы (около 100тыс. часов), что сокращает затраты на эксплуатацию. Соответствуют правилам безопасности при эксплуатации дымовых вентиляционных промышленных труб и требованиям ИКАО. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, |
СООТВЕТСТВИЕ СТАНДАРТАМ Некоторые действующие правила для заградительных огней...>> |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T4 Gb Ex tb IIIC T85°C...T135°C Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+50 |
Номинальное напряжение, В: |  24,  12~220 (50/60Гц) |
Сечение проводов: | 1.5- 4мм2 |
Ток потребления светильника: | 1A (13 светодиодов, U= 12В) 2A (25 светодиодов, U= 12В) 0,125A (13 светодиодов, U= 220В (50/60Гц)) 0,245A (25 светодиодов, U= 220В (50/60Гц)) |
Сила светового потока: | более 32 Кд (13 светодиодов) более 64 Кд (25 светодиодов) |
Нароботка на отказ лампы из светодиодов: | 50000 часов. (Используются сверхъяркие светодиоды производство Япония со сроком службы 100 тысяч часов) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Невзрывозащищенное исполнение (пожаробезопасное) | /EVSOS |
| Резьба других типов во входных отверстиях под заказ | |

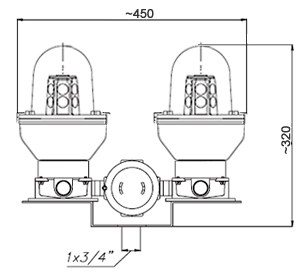

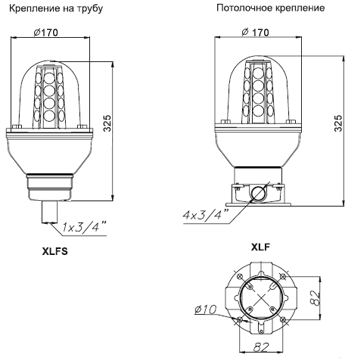

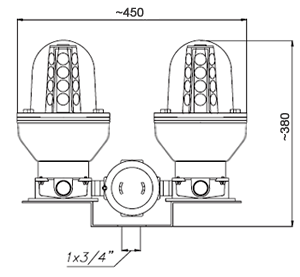

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ЗАГРАДИТЕЛЬНОГО ОГНЯ НА 25 СВЕТОДИОДОВ
 |  |

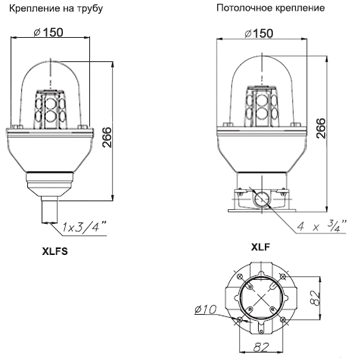

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ЗАГРАДИТЕЛЬНОГО ОГНЯ НА 13 СВЕТОДИОДОВ
 |  |

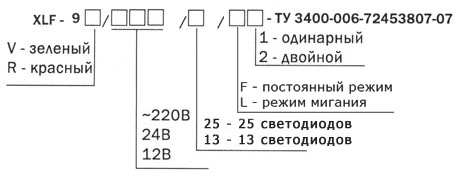

ФОРМИРОВАНИЕ МАРКИРОВКИ
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода ...>>
ОПИСАНИЕ КОНСТРУКЦИИ
- Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Колпак из ударопрочного и жаростойкого боросиликатного стекла
- Внутренний и внешний зажим заземления из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200°С
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Колпак из боросиликатного стекла | 4050 | Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло | G50-0440CM |
| 4060 | G60-0440CM | |||
 | Защитная решетка из нержавеющей стали | 4050 | Нерж. сталь | G50-0417 |
| 4060 | G60-0417 | |||
 | Клеммные зажимы | Возможна установка другого типа и количества клемм | 3x4 mm2 | TPL4 |
 | Подвес типа EVA (на трубу) | 4050 | Одно отверстие 1 х 3/4" Rc | G-0213 |
4060 | ||||
 | Крепление типа EVX (на потолок) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0214 |
4060 | ||||
 | Уплотнительное кольцо | 4050 | Рабочая температура -60°C +100 °C | OR-4512SH70 |
| 4060 | К15-131 | |||
 | Кабельный ввод | Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
