 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные наземные аэронавигационные огни и маяки серии CCA-EV с источником света оптического светодиодного модуля предназначены для оборудования вертодромов во взрывоопасных зонах, во взрывоопасных зонах на поднадзорных объектах Ростехнадзора РФ и национальных технических надзорах стран СНГ, а так же эксплуатации в невзрывоопасных зонах на поднадзорных объектах Ростехнадзора РФ и национальных технических надзорах стран СНГ. Взрывозащищенные наземные аэронавигационные огни и маяки серии CCA-EV работают от двух независимых внешних источников электроэнергии (основного и резервного). При этом обеспечивается автоматическое переключение на работу от резервного источника при отказе основного, а также обратное переключение при восстановлении основного источника. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011, Г ОСТ 54-5-09-93, требования ИКАО
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1E x d IIC T4 Gb Ex tb IIIC T135°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+55 |
| Патрон: | E27, E40 |
| Номинальная частота: | 50/60 Гц |
| Номинальное напряжение: | 110/230В |
| Сейсмостойкость: | 9 баллов по шкале MSK-64 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак – ударопрочное теплостойкое боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
Различные виды установок:
1 углубленный огонь
2 наземный огонь
3 наземный огонь на подставке с ломким штырем
4 наземный огонь на опоре типа «Игла» с ломкой муфтой

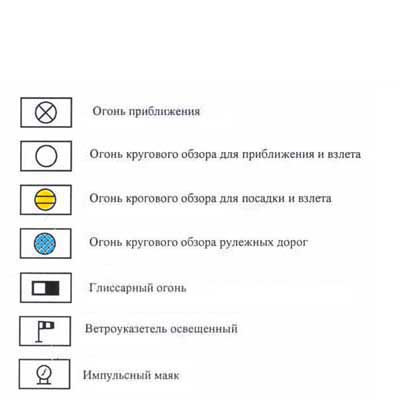

Различные сигналы
1 Огонь периметра (желтый свет)
2 Огонь зоны конечного захода на посадку и взлета (белый свет)
3 Огонь приближения
4 Огонь светового горизонта
5 Огонь наземных рулежных дорожек
6 Глиссарный огонь
7 Вертодромный импульсный маяк
Другое напряжение питания 24В DC
Кабельный вводы по требованию заказчика

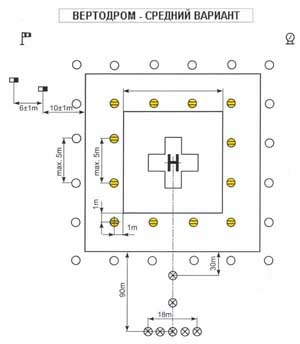

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ИКАО Приложение 14 к Конвенции о международной гражданской авиации Аэродромы. Том II Вертодромы...>> |
