ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

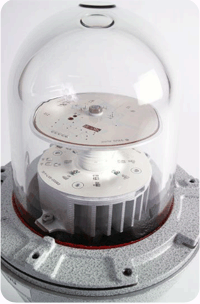

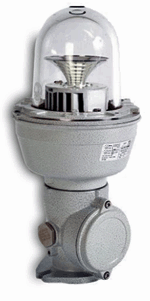

Взрывозащищенные светодиодные заградительные огни (светосигнальные устройства) серии XLF-4 сконструированы для установки на высотных зданиях (башнях) и предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т.п.) ночью и в сумерках, а также днем в условиях плохой видимости. Взрывозащищенные светодиодные заградительные огни серии XLF-4 удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Светодиодные лампы могут работать как в режиме постоянного горения, так и в других режимах: мигание, круговое зажигание. Светодиоды обладают ярким свечением окружностью 360° в горизонтальной плоскости и 10° в вертикальной плоскости. Эти светодиоды гарантируют малое потребление энергии и длительный срок службы (около 50тыс. часов), что сокращает затраты на эксплуатацию.

Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.

По специальному заказу изготавливаются взрывозащищенные модульные светосигнальные устройства  различной конфигурации и мощности. В корпусе модуля по требованию могут быть установлены система управления, аварийный источник питания, сумеречное реле и другие необходимые электронные компоненты.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011,
ГОСТ 22782.3-77; Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 004/2011
Правила безопасности при эксплуатации дымовых вентиляционных промышленных труб
Требования ИКАО

Некоторые действующие правила для заградительных огней...>>

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d e IIC T6 Gb 1Ex d s IIC T6 Gb 1Ex d IIC T6 Gb (по запросу) Ex tb IIIC T78°С Db
Защита:	IP66
Установка:	Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 Морской регистр (по запросу) ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+50
Номинальное напряжение, В:	~/24, ~110 (50/60 Гц), ~230 (50/60 Гц)
Потребляемая мощность:	менее 10Вт
Сечение проводов:	1.5- 4мм2
Сила светового потока:	32 Кд
Распределение светового потока в горизонтальной плоскости:	360°
Распределение светового потока в вертикальной плоскости:	10°
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3

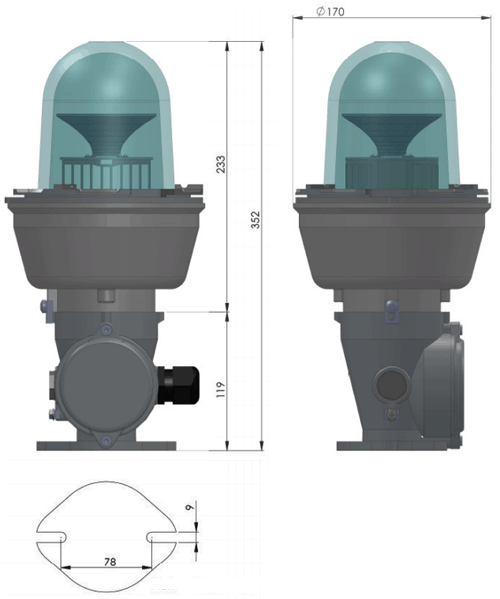

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Пример заказа:

Формирование маркировки:

ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

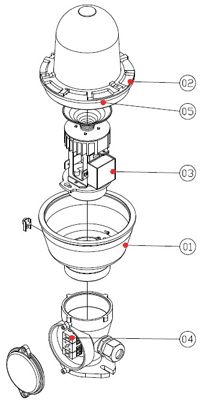

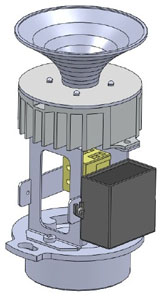

ОПИСАНИЕ КОНСТРУКЦИИ 1) Взрывозащищенный корпус из алюминиево-кремниевого сплава GALSi13, антистатическое полимерно-эпоксидная окраска, цвет RAL 7035. Внутренний и внешний зажим заземления из нержавеющей стали. 2) Колпак из ударопрочного жаростойкого боросиликатного стекла. 3) Источник света, состоящий из: LED матрицы, отражателя ,радиатора, опорной рамы, блока питания, винтовых клемм. 4) Клеммная колодка. 5) Уплотнительное кольцо, устойчивое к кислотам и углеводородам.

Аксессуары и запасные детали

ИЛЛЮСТРАЦИЯ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Кабельный ввод	Примечание: коды и характеристики в каталоге по кабельным вводам. (заказывается отдельно)
