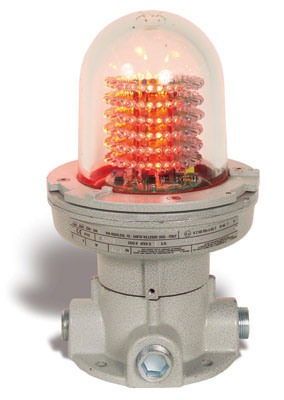

Взрывозащищенные заградительные огни на светодиодах серии XLF-3

Заградительные огни на светодиодах серии XLF-3ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИВзрывозащищенные заградительные огни

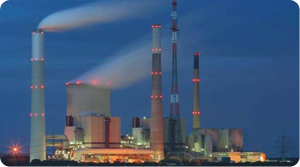

Взрывозащищенные заградительные огни (светосигнальные устройства) серии XLF-3 сконструированы для установки на высотных зданиях (башнях) и предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т.п.) ночью и в сумерках, а также днем в условиях плохой видимости.

Взрывозащищенные заградительные огни (светосигнальные устройства) серии XLF-3 удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Светодиодные лампы могут работать как в режиме постоянного горения, так и в других режимах: мигание, круговое зажигание. 180 светодиодов обладают ярким свечением окружностью 360° в горизонтальной плоскости и 20° в вертикальной плоскости. Эти светодиоды гарантируют малое потребление энергии и длительный срок службы (около 50тыс. часов), что сокращает затраты на эксплуатацию.

Взрывозащищенные заградительные огни на светодиодах серии XLF-3

Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.

По специальному заказу изготавливаются взрывозащищенные модульные светосигнальные устройства  различной конфигурации и мощности. В корпусе модуля по требованию могут быть установлены система управления, аварийный источник питания, сумеречное реле и другие необходимые электронные компоненты.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011, РЭГА РФ-94, ВСН 332-93, РД 5.2-093-2004,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 004/2011, ТР ТС 012/2011
Правила безопасности при эксплуатации дымовых вентиляционных промышленных труб
Требования ИКАО

Некоторые действующие правила для заградительных огней...>>

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность		 – среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт


Взрывозащищенные модульные светосигнальные устройства различной конфигурации и мощности. В корпусе модуля по требованию могут быть установлены система управления, аварийный источник питания , сумеречное реле и другие необходимые электронные компоненты
СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex d IIC T6 Gb
Ex tb IIIC T78°C Db
Защита:
IP66
Установка: Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия
и разрешения:
TC RU C -RU.ГБ05.В.01021
ГОСТ ISO 9001-2011 (ISO 9001:2008)
ТС RU C-RU.МЛ02.В.00396
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр (по запросу)
ТУ 3400-006-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:
-60…+55
Номинальное напряжение:
~/24 В
~110/230 В (50/60 Гц)
Сечение проводов:
1.5- 4мм2
Расход энергии:
~230 В: 50мA
~110 В: 85мA
~/24 В: 700мA
Световой поток:
10 Кд
Нароботка на отказ лампы из светодиодов:
50000 часов. (Используются сверхъяркие светодиоды PHILIPS
со сроком службы 100 тысяч часов)
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Класс защиты от поражения
электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: по требованию Х1, Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Напряжение питания ~/24 В 400 мA /24AC
/24DC
Периодическая вспышка с регулированием времени включения и выключения:
­ настройка режима «включено»: 0.3-3 сек;
­ настройка режима «выключено»: 0.3-3 сек.
Другие типы резьбы и цвета светодиодов
Невзрывозащищенное исполнение (пожаробезопасное) /EVSOS

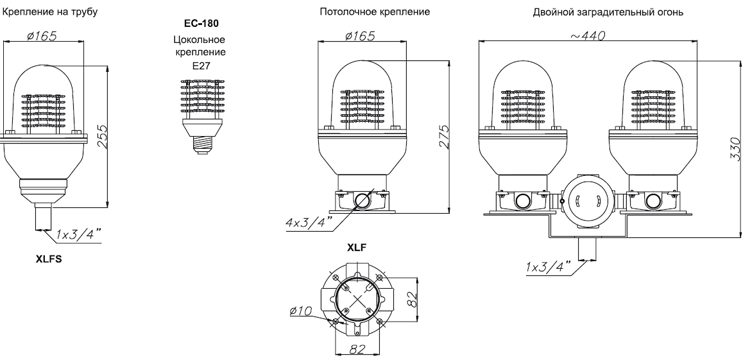

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Взрывозащищенные заградительные огни на светодиодах серии XLF-3



Модель светильника
Количество ламп
Цвет светодиодов
Режим работы
Напряжение, В
Вес, кг
XLF-3B/024/F1
1
синий
 постоянный режим
24
2,4
XLF-3B/024/F2
2
синий
 постоянный режим
24
5,5
XLF-3B/024/L1
1
синий
 режим мигания
24
2,4
XLF-3B/024/L2
2
синий
 режим мигания
24
5,5
XLF-3B/110/F1
1
синий
 постоянный режим
110-230
2,4
XLF-3B/110/F2
2
синий
 постоянный режим
110-230
5,5
XLF-3B/110/L1
1
синий
 режим мигания
110-230
2,4
XLF-3B/110/L2
2
синий
 режим мигания
110-230
5,5
XLF-3G/024/F1
1
желтый
 постоянный режим
24
2,4
XLF-3G/024/F2
2
желтый
 постоянный режим
24
5,5
XLF-3G/024/L1
1
желтый
 режим мигания
24
2,4
XLF-3G/024/L2
2
желтый
 режим мигания
24
5,5
XLF-3G/110/F1
1
желтый
 постоянный режим
110-230
2,4
XLF-3G/110/F2
2
желтый
 постоянный режим
110-230
5,5
XLF-3G/110/L1
1
желтый
 режим мигания
110-230
2,4
XLF-3G/110/L2
2
желтый
 режим мигания
110-230
5,5
XLF-3R/024/F1
1
красный
 постоянный режим
24
2,4
XLF-3R/024/F2
2
красный
 постоянный режим
24
5,5
XLF-3R/024/L1
1
красный
 режим мигания
24
2,4
XLF-3R/024/L2
2
красный
 режим мигания
24
5,5
XLF-3R/110/F1
1
красный
 постоянный режим
110-230
2,4
XLF-3R/110/F2
2
красный
 постоянный режим
110-230
5,5
XLF-3R/110/L1
1
красный
 режим мигания
110-230
2,4
XLF-3R/110/L2
2
красный
 режим мигания
110-230
5,5
XLF-3V/024/F1
1
зеленый
 постоянный режим
24
2,4
XLF-3V/024/F2
2
зеленый
 постоянный режим
24
5,5
XLF-3V/024/L1
1
зеленый
 режим мигания
24
2,4
XLF-3V/024/L2
2
зеленый
 режим мигания
24
5,5
XLF-3V/110/F1
1
зеленый
 постоянный режим
110-230
2,4
XLF-3V/110/F2
2
зеленый
 постоянный режим
110-230
5,5
XLF-3V/110/L1
1
зеленый
 режим мигания
110-230
2,4
XLF-3V/110/L2
2
зеленый
 режим мигания
110-230
5,5


Пример заказа:
Формирование маркировки:
 Формирование маркировки

ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>



ОПИСАНИЕ КОНСТРУКЦИИ

  • Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
  • Колпак из ударопрочного жаростойкого боросиликатного стекла
  • Внутренний и внешний зажим заземления из нержавеющей стали
  • Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
  • Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
  • Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Аксессуары и запасные детали
ИЛЛЮСТРАЦИИ
ОПИСАНИЕ
РАЗМЕР
ХАРАКТЕРИСТИКИ
КОДЫ
Колпак из боросиликатного стекла
Колпак из боросиликатного стекла
4060
Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло
 G60-0440CM
Защитная решетка из нержавеющей стали
Защитная решетка
из нержавеющей стали
4060
Нерж. сталь
G60-0417
Патрон
Патрон
Е27
250В 4A
E27
Клеммные зажимы
Клеммные зажимы
Возможна установка другого типа и количества клемм
3x4 mm2
TPL4
Крепление типа EVX (на потолок)
Крепление типа EVX
(на потолок)
4060
Четыре отверстия
4 х 3/4" Rc
G-0214
Уплотнительное кольцо
Уплотнительное кольцо
4060
Рабочая температура -60°C +100 °C
К15-131
Лампа со светодиодами (180 шт.)
Лампа со светодиодами (180 шт.) 50000 часов гарантированной непрерывной работы светодиодной матрицы. Используются сверхъяркие светодиоды PHILIPS со сроком службы 100 тысяч часов.
10кд (100Вт)
Формирование маркировки
Кабельный ввод
Кабельный ввод
Рекомендуемые кабельные вводы: FL2BK, FAL2BK
Коды и характеристики вводов см. в разделе "Кабельные вводы"
(заказывается отдельно)

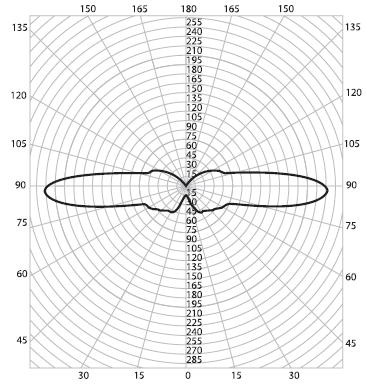

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ

XLF-3 EC-180
XLF-3 EC-180
XLF-3 EC-180
