ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Невзрывозащищенные общепромышленные пылевлагозащищенне химически стойкие cветильники светодиодные EV-1050/EVSOS, EV-2100/EVSOS предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие агрессивных сред.
Светодиодные светильники состоят из алюминиевого корпуса, светодиодной матрицы и термостойкого ударопрочного боросиликатного стеклянного колпака, крепящегося к корпусу с помощью резьбы. Практические испытания позволили подтвердить, что стандартная лампа накаливания мощностью 150Вт по визуальной чувствительности сопоставима со светодиодным светильником EV-4050-1050/EVSOS, а лампа накаливания мощностью 300Вт со светодиодным светильником EV-4060-2100/EVSOS. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов последнего поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Область применения - эксплуатация в невзрывоопасных зонах на поднадзорных объектах Ростехнадзора РФ и национальных технических надзорах стран СНГ.
| Светильники EV-1050, EV-2100 выпускаются на основе солнечно белых сверхъярких светодиодов NICHIA (Япония) |  |
АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
|   |
| СЕРТИФИКАЦИЯ | |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) НСОПБ.RU.ПР 014.Н.00023 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 Морской регистр СТО №13.00514.315 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды: | -60…+85 |
Номинальная частота: | 50/60 Гц |
Номинальное напряжение: | 220В, по требованию 12В |
| Потребляемый ток, A: | 0,12 (для EV-1050) 0,25 (для EV-2100) |
| Уст. мощность Py, Вт: | 20 (для EV-1050) 40 (для EV-2100) |
| Коэффициент пульсации светового потока: | менее 0,1% |
Электрическая схема: | Прямое подключение к патрону или к клеммам L, N, PЕ сечением 4 мм2 |
Сейсмостойкость: | 9 баллов по шкале MSK-64 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
 |  | ||
 |  |  |  |
EVA... | EVGC... | EVX... | EVIX... |
МОДЕЛЬ | Энергетический световой поток, Лм | ПОТРЕБЛ. ТОК, А | УСТ. МОЩНОСТЬ Py, Вт | ТЕМПЕРАТУРНЫЙ КЛАСС | РАЗМЕР, ММ | МАССА, КГ | ||
А | В | C | ||||||
EVA-4050-1050 | 1050 | 0,12 | 20 | Т4 | 266 | 150 | - | 1,90 |
| EVA-4060-2100 | 2100 | 0,25 | 40 | 325 | 170 | 3,45 | ||
| EVGC-4050-1050 | 1050 | 0,12 | 20 | 311 | 150 | 2,04 | ||
| EVGC-4060-2100 | 2100 | 0,25 | 40 | 367 | 170 | 3,55 | ||
| EVX-4050-1050 | 1050 | 0,12 | 20 | 266 | 150 | 2,25 | ||
| EVX-4060-2100 | 2100 | 0,25 | 40 | 325 | 170 | 3,70 | ||
| EVIX-4050-1050 | 1050 | 0,12 | 20 | 289 | 150 | 311 | 3,20 | |
EVIX-4060-2100 | 2100 | 0,25 | 40 | 342 | 170 | 345 | 4,55 | |

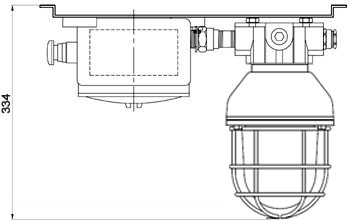

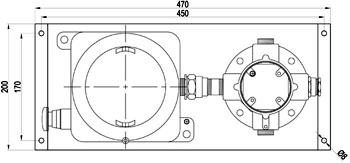

СВЕТИЛЬНИК EVX-4060-2100/EVSOS /БАТАРЕЯ
|

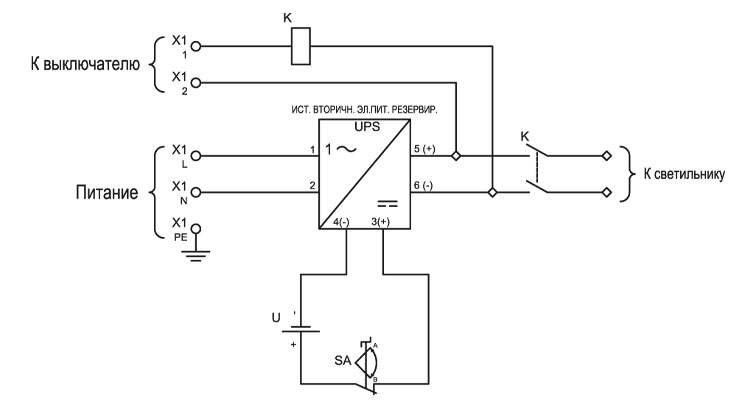

ЭЛЕКТРИЧЕСКАЯ СХЕМА СВЕТИЛЬНИКА EVX-4060-2100/EVSOS /БАТАРЕЯ
Пример заказа:
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ОПИСАНИЕ КОНСТРУКЦИИ
- Решетка из нержавеющей стали
- Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Колпак из ударопрочного жаростойкого боросиликатного стекла
- Внутренний и внешний зажим заземления из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Колпак из боросиликатного стекла | 4050 | Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло | G50-0440CM |
| 4060 | G60-0440CM | |||
 | Защитная решетка из нержавеющей стали | 4050 | Нерж. сталь | G50-0417 |
| 4060 | G60-0417 | |||
 | Отражатель из окрашенного алюминия или нержавеющей стали (по заказу) | 4050 | Алюминий/ Нерж. сталь | G50-427D/ G50-427DIN |
4060 | G60-427D/ G60-427DIN | |||
 | Клеммные зажимы | Возможна установка другого типа и количества клемм | 3x4 mm2 | TPL4 |
 | Подвес типа EVA (на трубу) | 4050 | Одно отверстие 1 х 3/4" Rc | G-0213 |
| 4060 | ||||
 | Подвес типа EVGC (на рым-болт) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0216 |
| 4060 | ||||
 | Крепление типа EVX (на потолок) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0214 |
| 4060 | ||||
 | Крепление типа EVIX (настенное, под углом 30°) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0215 |
| 4060 | ||||
 | Рым-болт | Оцинкованная сталь | GOF-8 | |
 | Уплотнительное кольцо | 4050 | Рабочая температура -60°C +100 °C | OR-4512SH70 |
| 4060 | К15-131 | |||
 | Радиатор со светодиодами. Используются солнечно белые сверхъяркие светодиоды NICHIA со сроком службы 100 тысяч часов. | 4050 | 2918Лм 15Вт | R-LED 1050EV |
| 4060 | 5835Лм 30Вт | R-LED 2100EV | ||
 | Кабельный ввод | Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||

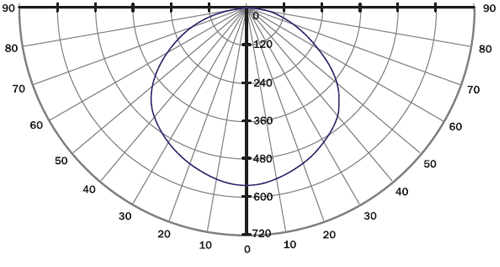

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА EV-1050
КД/1000 ЛМ

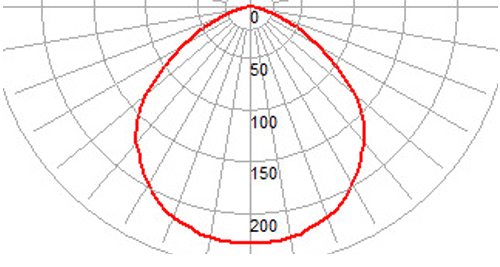

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА EV-2100
КД/1000 ЛМ
