ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

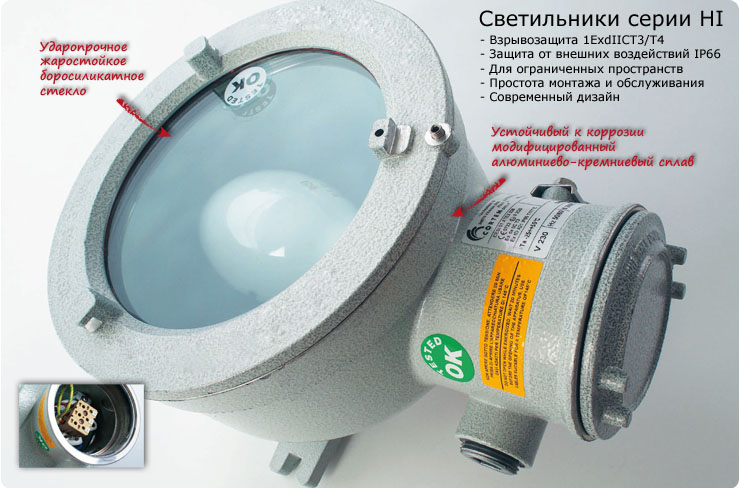

Взрывозащищенные светильники серии HI предназначены для освещения низких помещений, мест с ограниченным пространством и других мест, где возможно присутствие взрывоопасных сред. Взрывозащищенные светильники серии HI состоят из алюминиевого корпуса со встроенным патроном и крышки, с термостойким ударопрочным боросиликатным стеклом, крепящейся к корпусу с помощью резьбы.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ТР ТС 012/2011 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T3 Gb 1Ex d e IIC T6...T3 Gb Ex tb IIIC T81°C...T177°C |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00394 ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -25…+55 |
Патрон: | E-27 |
Номинальная частота, Гц: | 50/60 |
Номинальное напряжение, В: | ~110/230 |
Электрическая схема: | Прямое подключение к патрону или к клеммам L, N, PЕ кабелем сечением 4 мм2 – для газоразрядных ламп Прямое подключение к патрону – для ламп накаливания |
Коэффициент мощности: | 0.98 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Крышка - термостойкое ударопрочное боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM4) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Решетка из нержавеющей стали | /G |
| Лампа по заказу | |

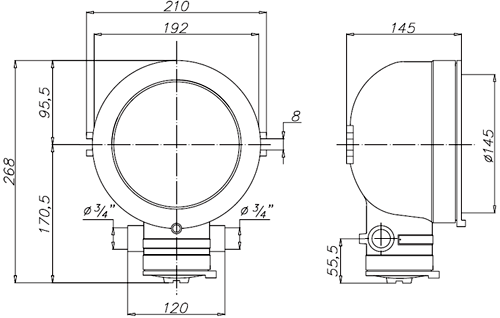

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель | Мощность лампы, Вт | Тип лампы | Патрон | Температурный класс | Масса, кг |
| HI-200 | до 100 | ЛОН | Е27 | Т4 | 3,1 |
| HI-200N0 | 50 | ДНаТ | Е27 | Т3 | 3,1 |
| HI-200N1 | 70 | ДНаТ | Е27 | Т3 | 3,1 |
| HI-200F0 | 50 | ДРЛ | Е27 | Т3 | 3,1 |
| HI-200F1 | 80 | ДРЛ | Е27 | Т3 | 3,1 |
| HI-200AL0 | 50 | ГЛ | G53 | Т4 | 3,1 |
| HI-200AL1 | 100 | ГЛ | G53 | Т4 | 3,1 |
| HI-200EL1 | 20 | Эн.сб. | E27 | Т6 | 3,1 |
| HI-200EL2 | 23 | Эн.сб. | E27 | Т6 | 3,1 |
| Примечание: | ЛОН | Лампа общего накаливания |
| ДРЛ | Ртутная лампа | |
| ДНаТ | Натриевая лампа | |
| ГЛ | Галогенная лампа | |
| Эн.сб. | Энергосберегающая лампа |
 | HI-200 | 50Вт ДРЛ | CCA-02/50 |
80Вт ДРЛ | CCA-02/80 | ||
50Вт Днат | CCA-02/50N1 | ||
70Вт Днат | CCA-02/70N2 |
Пример заказа:
 |
ПОДКЛЮЧЕНИЕ Подключение производится через кабельный или трубный ввод.
ОПИСАНИЕ КОНСТРУКЦИИ
|  |
ВНЕШНИЙ ВИД | ОПИСАНИЕ | МОДЕЛЬ | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Лампа общего накала | Е27 | 40Вт | LAMPLON40W |
| 60Вт | LAMPLON60W | |||
| 75Вт | LAMPLON75W | |||
| 100Вт | LAMPLON100W | |||
 | Ртутная лампа ДРЛ (по заказу) | Е27 | 50Вт | LAMP50WHQL |
80Вт | LAMP80WHQL | |||
 | Натриевая лампа со встроенным ИЗУ Днат (по заказу) | E27 | 50Вт со встроенным ИЗУ | LAMPNAV50W |
70Вт со встроенным ИЗУ | LAMPNAV70W | |||
 | Энергосберегающая лампа со спиралевидным типом колбы (по заказу) | Е27 | 20Вт | LAMPSP15W |
| 23Вт | LAMPSP23W | |||
 | Галогенная лампа (по заказу) | G53 | 50Вт | HALOSPOT111/50 |
| 100Вт | HALOSPOT111/100 | |||
 | Патрон для галогенных ламп | G53 | Алюминий | G-0428 |
 | Крышка светильника | Алюминий, термостойкое ударопрочное боросиликатное стекло | G-0118 | |
 | Защитная решетка | Нержавеющая сталь | G-290 | |
 | Отражатель | Алюминий | G-322 | |
 | Патрон | E27 | 250В 4A | E27 |
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||

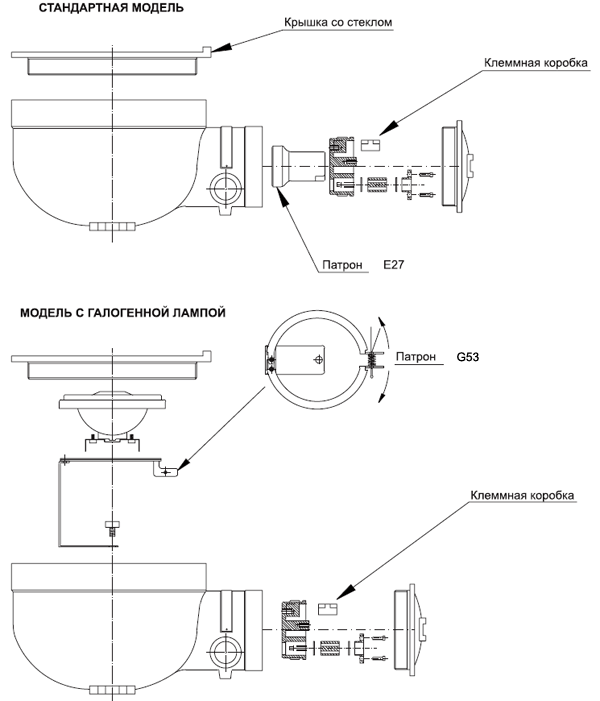

ОПИСАНИЕ ДЕТАЛЕЙ СВЕТИЛЬНИКА

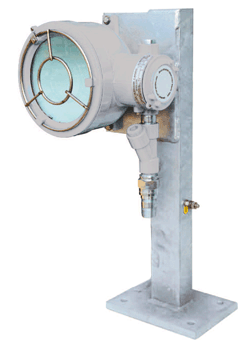

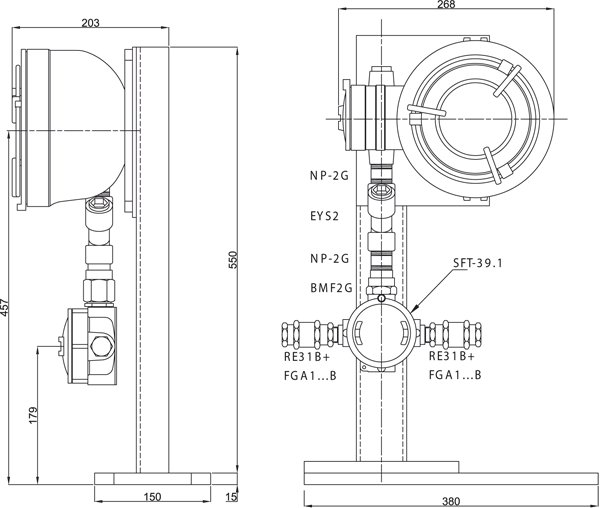

ПРИМЕР МОНТАЖА СВЕТИЛЬНИКА НА ОПОРЕ

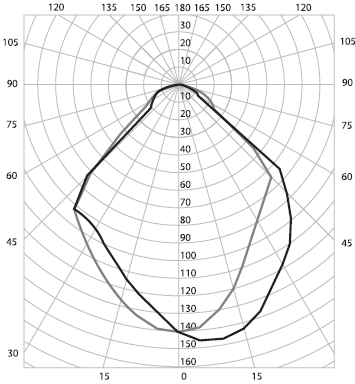

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
HI-200 100Вт |
 |
 |
